Pozor: nainštalujte ventily na ich pôvodné miesta.

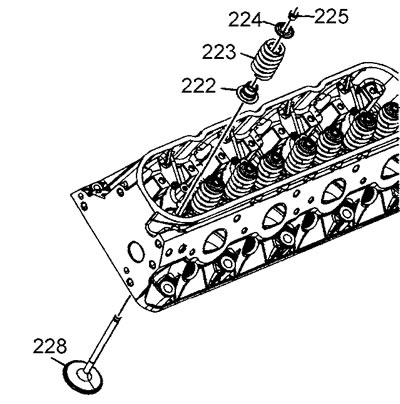

2. Nainštalujte ventily (228).
3. Nainštalujte olejové tesnenie (222).
4. Nainštalujte pružinu ventilu (223).
5. Nainštalujte tanier pružiny ventilu (224).
6. Pomocou sťahováka ventilu stlačte pružinu ventilu.
7. Nainštalujte závlačky drieku ventilu.
- A) Krekry namažte tukom, aby krekry držali na stopke.
- b) Uistite sa, že závlačky sú správne usadené v drážkach drieku ventilu.
- V) Uvoľnite pružinu a poklepte na koniec ventilu plastovým kladivom.

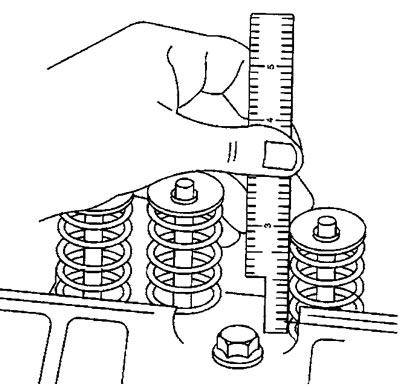

8. Odmerajte výšku inštalácie ventilovej pružiny medzi sedlom a miskou pružiny.
Ak je montážna výška pružiny väčšia ako 46,25 mm, nainštalujte hrubšiu podložku (asi 0,5 mm).
9. Nainštalujte zvyšné ventily a súvisiace diely.
10. Naneste tesniacu hmotu na závity snímača teploty chladiacej kvapaliny.
11. Namontujte snímač teploty chladiacej kvapaliny do hlavy ľavého polobloku, utiahnite snímač. Uťahovací moment 20 Nm.
12. Naneste tesniaci prostriedok na závity zátky chladiaceho plášťa.
13. Nainštalujte zástrčku do hlavy pravého polobloku, utiahnite zástrčku. Uťahovací moment 20 Nm.

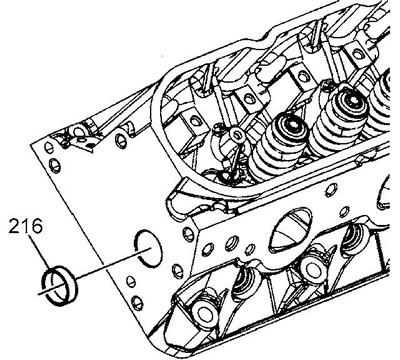

14. Naneste na vonkajšiu stranu procesnej zátky (216) uzamykacie lepidlo chladiacich plášťov.
15. Nainštalujte zátku do hlavy valca do hĺbky 2,5 mm od povrchu hlavy.
