Katalytický konvertor — séria 2500

Séria 2500, ľavá strana

1. Zdvihnite vozidlo a zasuňte bezpečnostné vzpery pod rám.

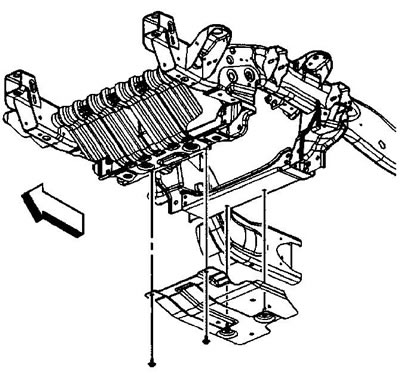

2. Uvoľnite dve upevňovacie skrutky zadnej ochrany motora a odskrutkujte dve upevňovacie skrutky prednej ochrany, odstráňte ochranu.



Uťahovací moment 28 Nm.

3. Odstráňte tlmič výfuku.

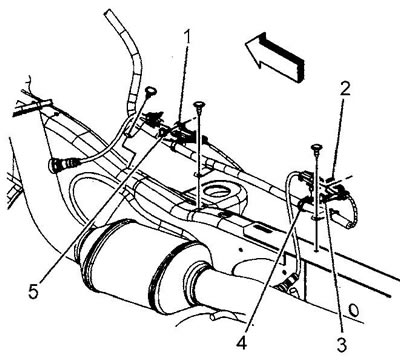

4. Odpojte konektory lambda sondy na ľavej strane výfukového systému, pozri str. Časť 8-11 "Demontáž a montáž izolátorov katalyzátora".

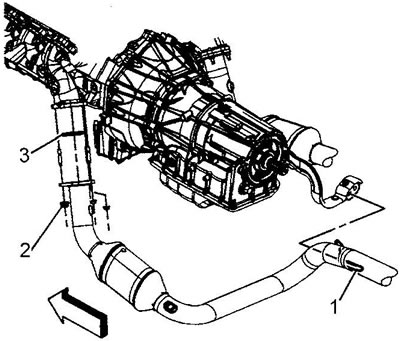

5. Uvoľnite matice (2) pripevnenie katalyzátora na výfukové potrubie. Uťahovací moment 50 Nm.

6. Oddeľte katalyzátor od výfukového potrubia.



7. Posuňte katalyzátor (1) zo slučky závesnej konzoly.

8. Pri výmene katalyzátora vykonajte nasledujúce operácie, inak pokračujte v inštalácii.


9. Odstráňte izolátor (3).

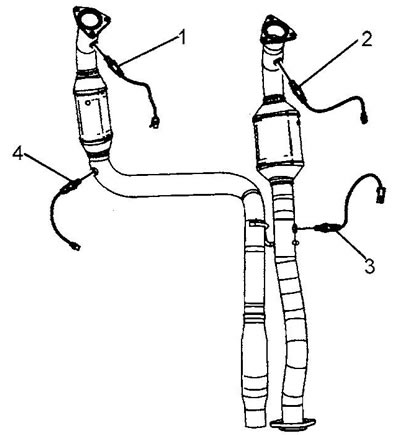

10. Odstráňte kyslíkové senzory (1) A (4).



Uťahovací moment 42 Nm.

11. Inštalácia sa vykonáva v opačnom poradí.

Pozor: pred inštaláciou dôkladne očistite závity senzorov a ich sediel, potom naneste špeciálnu nelepivú zmes na závity kyslíkových senzorov.

Séria 2500, pravá strana

1. Postupujte podľa krokov na str. 1-7 sekcií "Demontáž a montáž izolátora katalyzátora".

2. Odstráňte tlmič výfuku.

3. Odstráňte podporný priečnik automatickej prevodovky.

4. Uvoľnite matice (2) pripevnenie katalyzátora na výfukové potrubie.



Uťahovací moment 50 Nm.

5. Oddeľte katalyzátor od výfukového potrubia.

6. Vytiahnite háčik (3) zavesenie katalyzátora z držiaka.


7. Pri výmene katalyzátora vykonajte nasledujúce operácie, inak pokračujte v inštalácii.

8. Odstráňte izolátor (1).

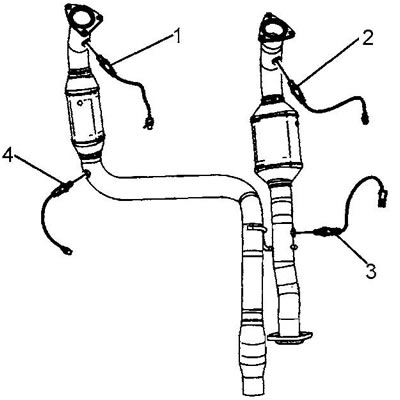

9. Odstráňte kyslíkové senzory (2) A (3). Uťahovací moment 42 Nm.



11. Inštalácia sa vykonáva v opačnom poradí.

Pozor: pred inštaláciou dôkladne očistite závity senzorov a ich sediel, potom naneste špeciálnu nelepivú zmes na závity kyslíkových senzorov.
