Tahoe 2 a 3 (2000-2014) Tahoe 1 (1992-2000)

Elektrická schéma elektrického zariadenia motora

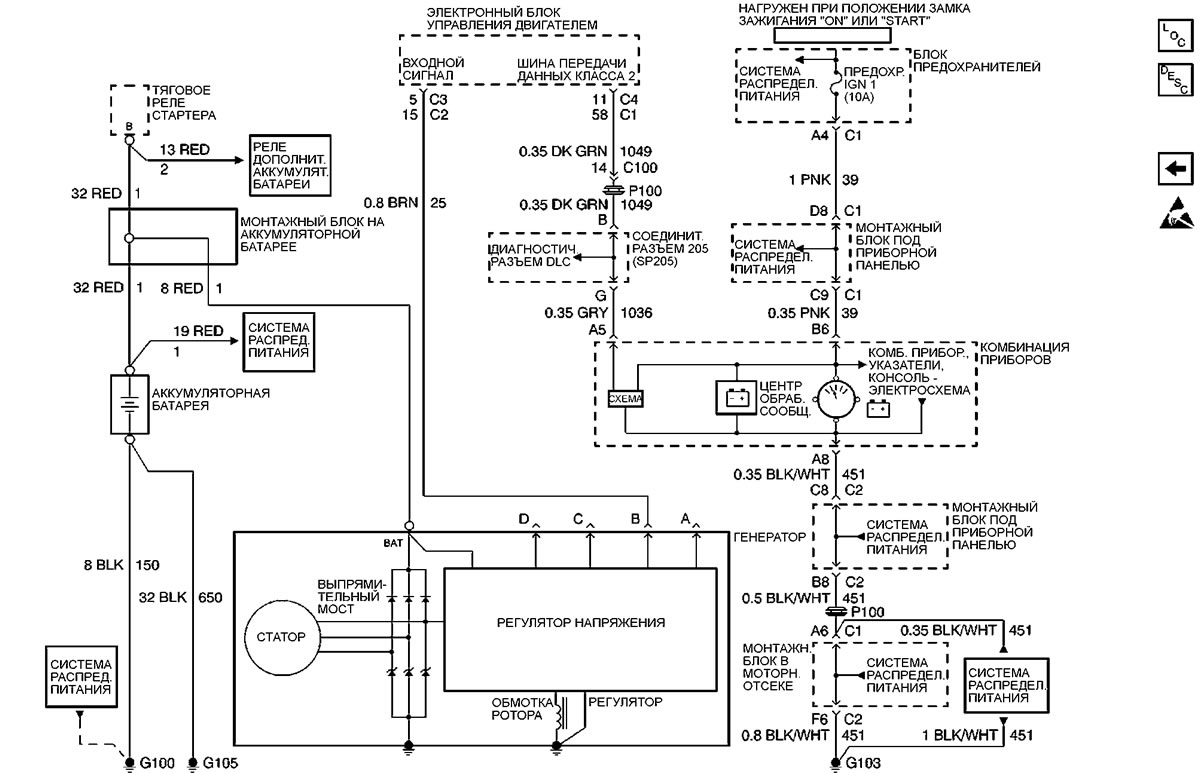

Generátor, napájanie, uzemňovacie body

{{Открыть большую картинку в новом окне}} »

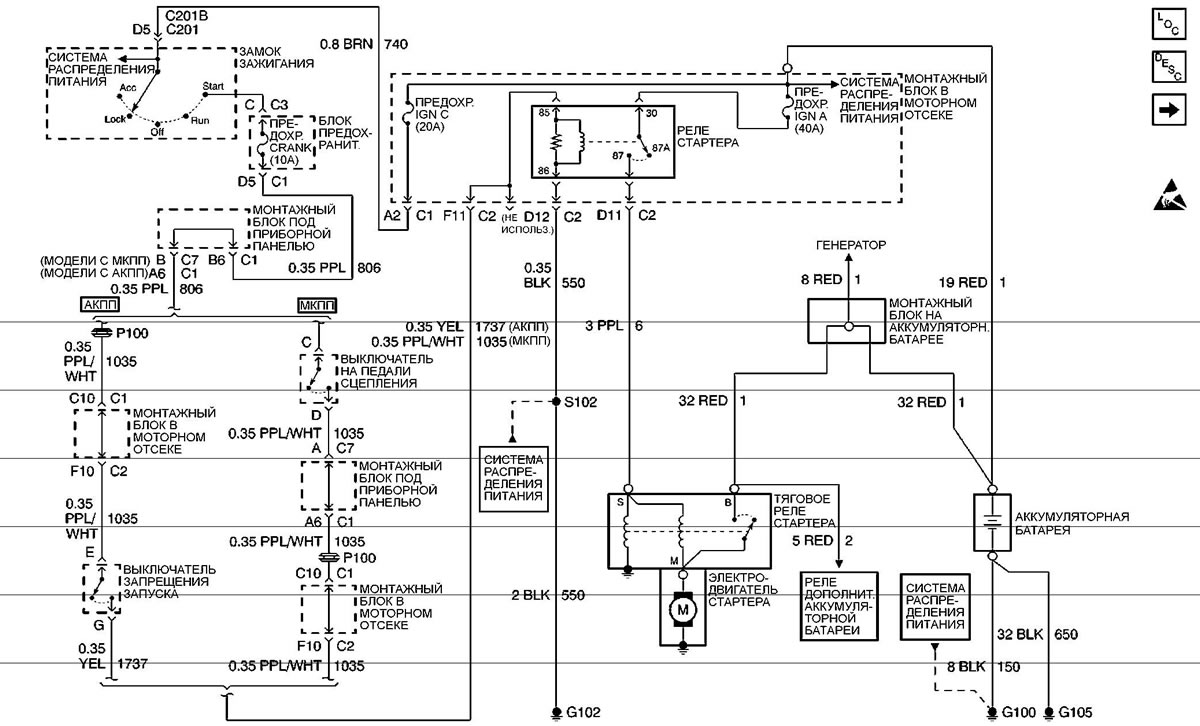

Zámok zapaľovania, štartér

{{Открыть большую картинку в новом окне}} »

Pravidlá používania elektrických obvodov sú tu →

Tento článok je dostupný na ruský, anglicky, bulharský, bieloruský, ukrajinský, srbský, chorvátsky, rumunský, poľský, maďarský
