Odstúpenie
Cadillac
1. Vypnite systém pasívnej bezpečnosti.
2. Odstráňte ozdobnú lištu z čelného skla.
3. Odstráňte panel s mriežkami, ktoré vyfukujú čelné sklo.
4. Odstráňte bočné kryty palubnej dosky.
5. Na ľavej strane palubnej dosky odstráňte deflektor.
6. Odstráňte kombináciu zariadení.
7. Odstráňte horné obloženie palubnej dosky.
- A) Pomocou skrutkovača obaleného ochrannou páskou vypáčte horný okraj (1) na okrajoch a odstráňte upevňovacie prvky (2) svietidlá z prístrojovej dosky.

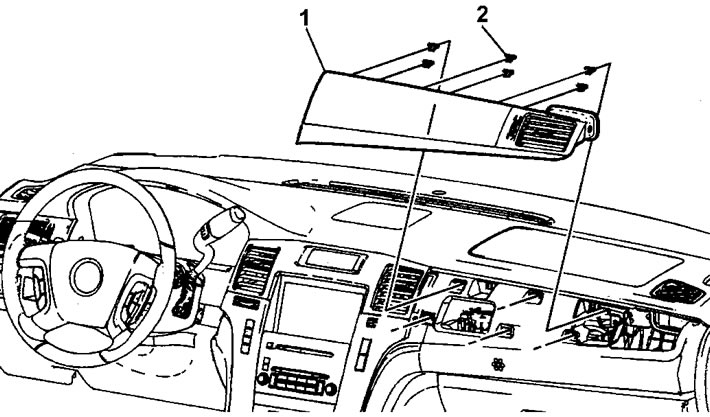

- b) Odpojte spony z horného lemu.
8. Demontujte centrálny obklad palubnej dosky.
- A) Odstráňte predné obloženie stredovej konzoly (pozri časť "stredová konzola").
- b) Pomocou skrutkovača omotaného ochrannou páskou vypáčte stredovú lištu (1) na okrajoch a odstráňte upevňovacie prvky (2) svietidlá z prístrojovej dosky.
- V) Odpojte elektrické konektory.

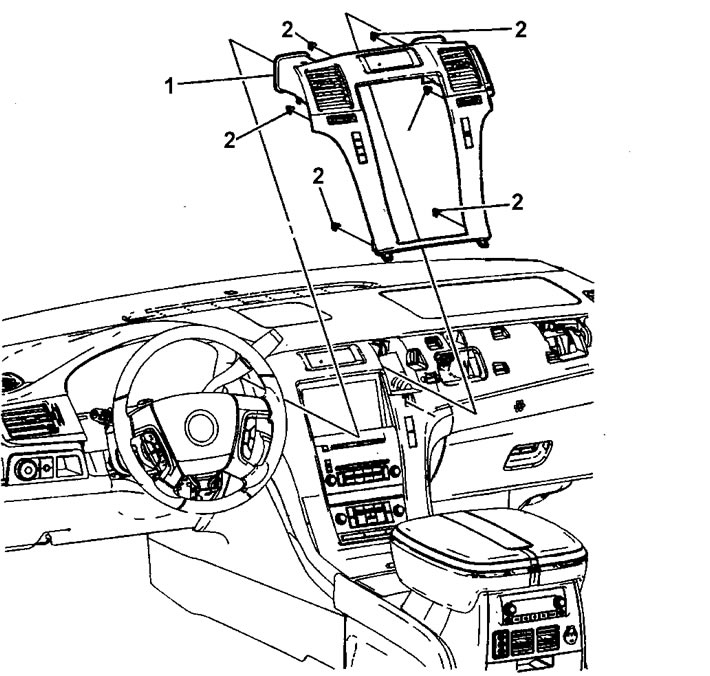

- G) Odpojte spony od stredového obloženia.
9. Demontujte jednotku airbagu spolujazdca.

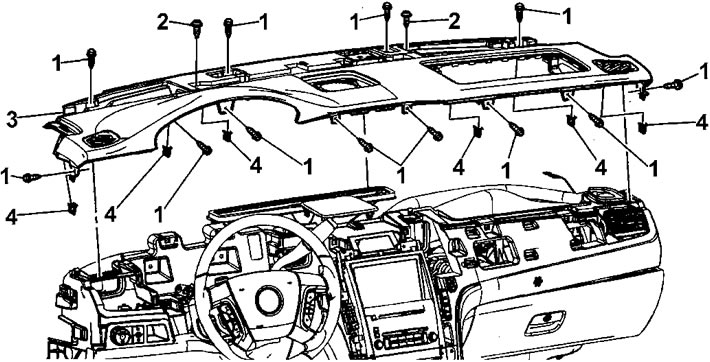

10. Odstráňte osem skrutiek (1) upevnenie horného obloženia palubnej dosky. Uťahovací moment 9 Nm.
11. Odskrutkujte skrutky (2) potrubia ohrievača/klimatizácie. Uťahovací moment 2 Nm.
12. Zdvihnite obloženie a odpojte káblové konektory.
13. Spoločne uvoľnite obloženie zo svoriek (4).
14. Odstráňte obloženie palubnej dosky.
15. Inštalácia sa vykonáva v opačnom poradí.
Okrem Cadillacu
1. Vypnite systém pasívnej bezpečnosti.
2. Odstráňte ozdobnú lištu z čelného skla.
3. Odstráňte panel s mriežkami, ktoré vyfukujú čelné sklo.
4. Demontujte predný reproduktor audio systému (ak je nainštalovaný).
5. Odstráňte bočné kryty prístrojovej dosky.
6. Na ľavej strane palubnej dosky odstráňte deflektor ventilačného systému.
7. Odstráňte fazetu spínača svetlometov.
- A) Pomocou skrutkovača obaleného ochrannou páskou vypáčte fazetu (1) na okrajoch a odstráňte upevňovacie prvky (2) upevnenie fazety na prístrojovú dosku.
- b) Odpojte konektory a odstráňte fazetu spínača svetlometov.

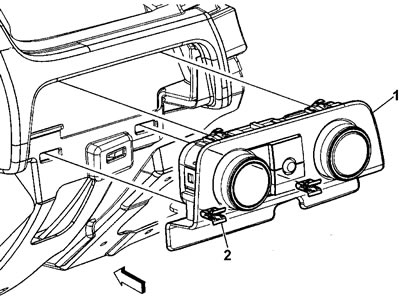

- V) Odpojte klipy od fazety.
8. Odstráňte kombináciu zariadení.
9. Odstráňte kolennú ortézu.
10. Odstráňte horné obloženie palubnej dosky.
- A) Pomocou skrutkovača obaleného ochrannou páskou vypáčte horný okraj (1) na okrajoch a odstráňte upevňovacie prvky (2) svietidlá z prístrojovej dosky.
- b) Odpojte elektrické konektory.

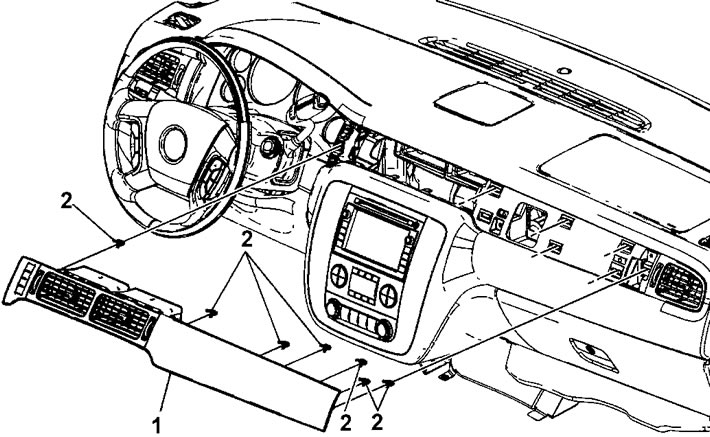

- V) Odpojte spony z horného lemu.
11. Demontujte stredový obklad palubnej dosky (pozri obrázok na ďalšej strane).
- A) Pomocou skrutkovača omotaného ochrannou páskou vypáčte stredovú lištu (1) na okrajoch a odstráňte upevňovacie prvky (2) svietidlá z prístrojovej dosky.
- b) Odpojte spony od stredového obloženia.
12. Odstráňte prepínač príslušenstva.
13. Odstráňte riadiacu jednotku ohrievača/klimatizácie.
14. Odstráňte rádio.
15. Demontujte jednotku airbagu spolujazdca.

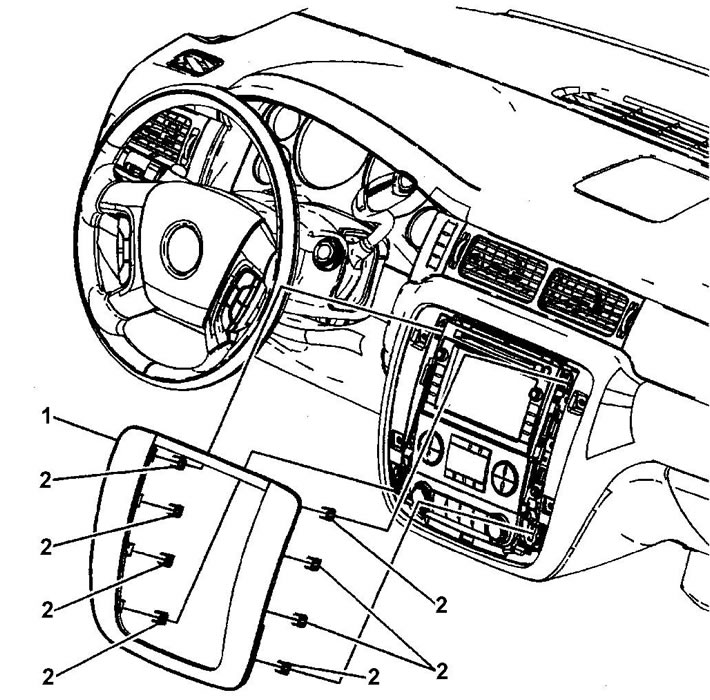

Demontáž centrálneho obloženia palubnej dosky
16. Na pravej strane palubnej dosky odstráňte deflektor ventilačného systému.
17. Demontujte dvierka prístrojovej dosky

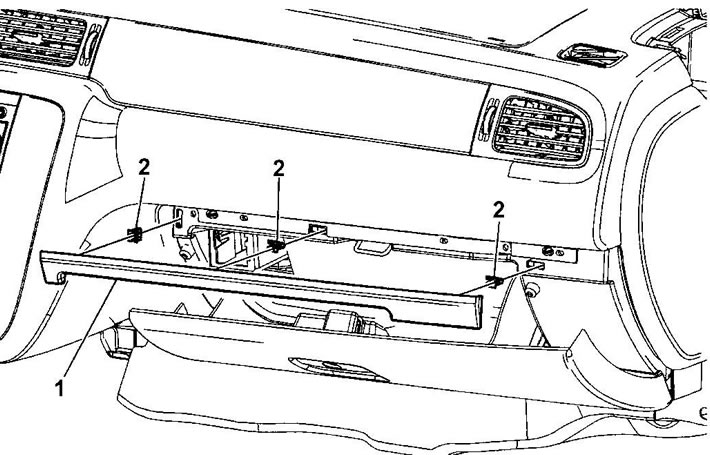

18. Odstráňte dekoratívne prekrytie otvoru škatule na tovar (1), potiahnutím smerom k sebe a uvoľnením západiek (2) z palubnej dosky.

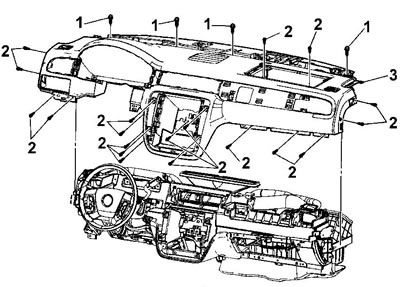

19. Odskrutkujte štyri skrutky (1) upevnenie horného obloženia palubnej dosky. Uťahovací moment 9 Nm.
20. Odstráňte 18 skrutiek (2) vrchné ozdobné kovanie. Uťahovací moment 2 Nm.
21. Zdvihnite obloženie a odpojte káblové konektory.
Poznámka: zapamätajte si trasu zväzkov drôtov.
22. Spoločne odstráňte obloženie palubnej dosky.
Inštalácia
23. Inštalácia sa vykonáva v opačnom poradí.
