1. Odstráňte chladivo z klimatizačného systému (cm. «Odstránenie chladiva z klimatizačného systému»).
2. Nainštalujte auto na inšpekčnú priekopu.
3. Odpojte vodič od svorky «mínus» batérie.

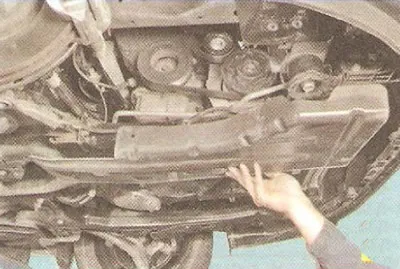

4. Demontujte spodný obklad predného nárazníka (cm. «Demontáž a montáž predného nárazníka»).
5. Demontujte pravý blatník motora (cm. «Demontáž a montáž blatníkov motora»).

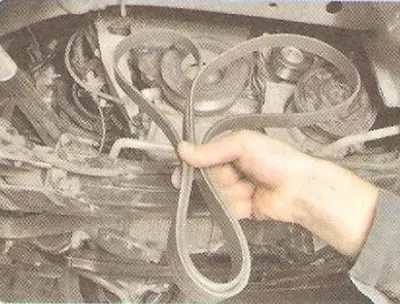

6. Odstráňte hnací remeň príslušenstva (cm. «Výmena hnacieho remeňa príslušenstva»).

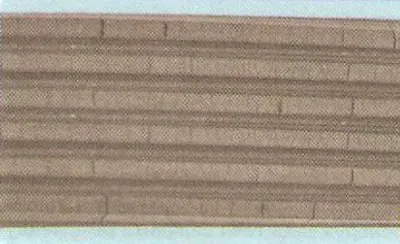

7. Skontrolujte stav hnacieho remeňa.
Poznámka: Vymeňte remeň, ak pri kontrole zistíte:
- známky opotrebovania na povrchu zubov, praskliny, podrezania, záhyby alebo delaminácia tkaniny z gumy;
- praskliny, záhyby, priehlbiny alebo vydutia na vonkajšom povrchu pásu;
- uvoľnenie alebo delaminácia na koncových plochách pásu;
- stopy oleja na povrchu pásu.
Upozornenie: Remeň so stopami motorového oleja na akomkoľvek povrchu sa musí bez problémov vymeniť, pretože olej rýchlo ničí gumu. Príčina oleja na páse (zvyčajne v dôsledku netesnosti tesnení hriadeľa motora) musia byť okamžite odstránené.

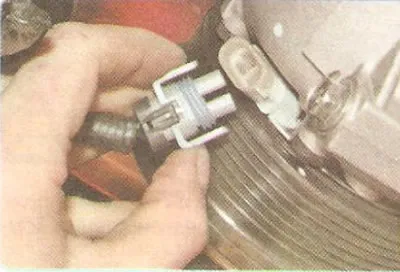

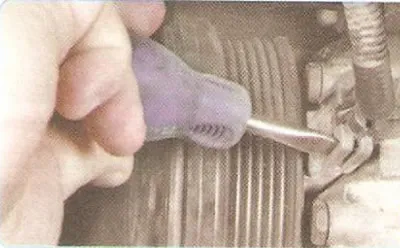

8. Stlačte západky...
9.... a odpojte blok káblového zväzku od elektromagnetickej spojky na zapnutie kompresora.

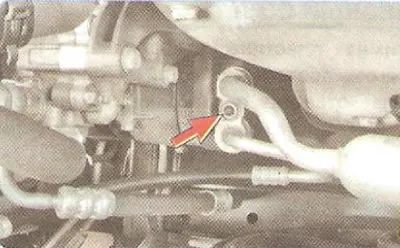

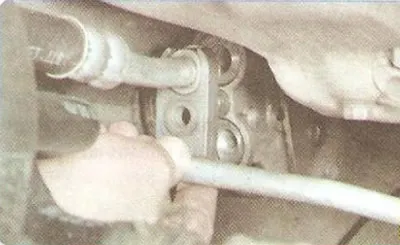

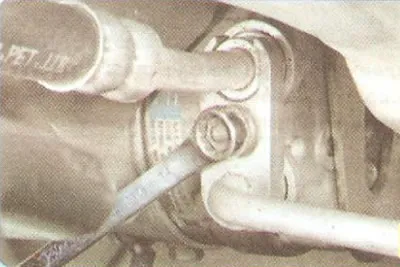

10. Odskrutkujte maticu upevnenia prítlačnej dosky bloku hadíc ku kompresoru.

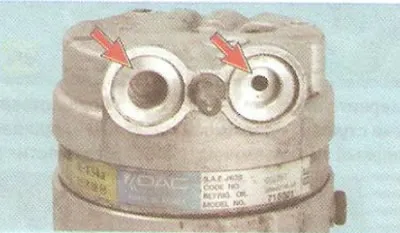

11. Odpojte príruby nízkotlakového a vysokotlakového potrubia od kompresora.

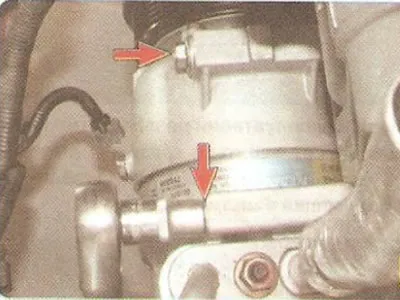

Upozornenie: Ihneď po odpojení zapojte kompresor a potrubie klimatizácie, aby ste zabránili vniknutiu vlhkosti a nečistôt do systému klimatizácie.

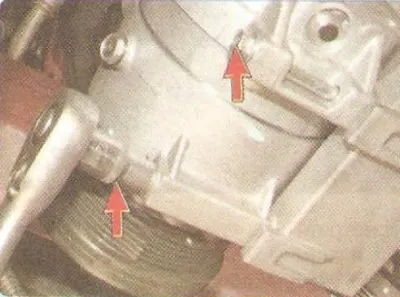

12. Odstráňte horné dva...
13.... a dve spodné skrutky upevňujúce kompresor k držiaku
14. Odstráňte skrutky z montážnych otvorov a vyberte kompresor klimatizácie.
15. Nainštalujte kompresor a všetky odstránené diely v opačnom poradí ako pri demontáži.

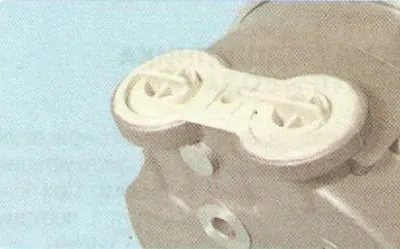

Upozornenia: Zátky procesnej príruby nového kompresora otvárajte až bezprostredne pred pripojením potrubí.

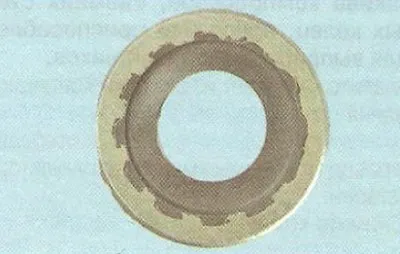

Príruba potrubnej jednotky je utesnená dvoma gumovo-kovovými tesniacimi krúžkami. Keď sú krúžky zvlnené, kovový lem je deformovaný, preto takéto krúžky nie sú vhodné na opätovné použitie.
Pri inštalácii nových O-krúžkov príruby potrubného bloku sa uistite, že ste ich namazali olejom kompresora klimatizácie.

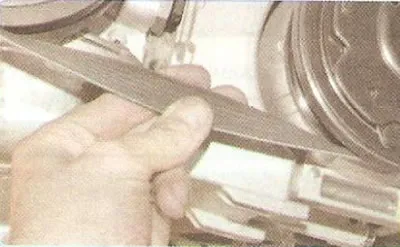

16. Uistite sa, že pri inštalácii remeňa lícujú klinové dráhy s drážkami remeníc.
17. Utiahnite maticu zaisťujúcu prítlačnú dosku bloku hadice ku kompresoru na 33 Nm.
18. Naplňte systém klimatizácie chladivom v autorizovanom servisnom stredisku klimatizácie vozidla.
Užitočná rada: Pri kúpe nového kompresora si overte u predajcu množstvo a typ oleja naplneného do nového kompresora. Tieto informácie môžu byť užitočné pre mechanikov, ktorí neskôr naplnia systém chladivom.
