Радилица положај сензора (ТФР) — замена

1. Сензор положаја радилице (ТФР) шаље импулсе у РСМ на основу којих се одређује положај радилице. На основу примљеног сигнала, контролна јединица одређује редослед паљења и шаље искру на свећицу сваког цилиндра. Овај импулс такође служи као основа за прецизно подешавање времена паљења и одређивање брзине мотора. Користећи овај сигнал, систем за дијагностику на возилу утврђује присуство застоја у паљењу. Магнетно поље сензора се побуђује када сензорски елемент прође кроз изрез пулсног прстена који се налази на радилици. Удаљеност од сензорског сензорског елемента до прстена је приближно 1,3 мм. Магнетно поље генерисано проласком исечка се манифестује сигналом наизменичног напона који сензор шаље у ПЦМ. Ако електронска јединица не прими сигнал од сензора положаја радилице, систем паљења се не укључује. Сензор је на десној страни (са стране погонског ремена) мотора, близу зупчастог ремена или ланца.

Замена

Напомена: Сваки пут након уклањања и инсталирања СКР сензора, морате поново учитати параметре опција за њега. Ако не покренете систем, шифра грешке која одговара престанку паљења може бити регистрована у меморији процесора. Ако је код регистрован, одвезите аутомобил на станицу компаније да ресетујете параметре СКР сензора.

2. Одспојите негативни кабл са батерије.

3. Подигните возило и поставите вертикалне носаче.

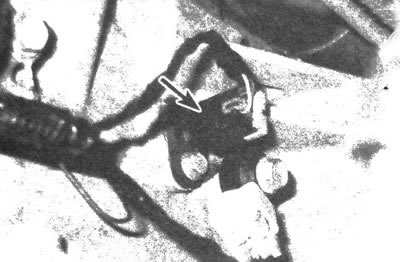

4. Одспојите електрични конектор са сензора (види илустрацију).



5. Одврните монтажни вијак и уклоните сензор положаја радилице.

6. Инсталација се врши обрнутим редоследом од уклањања.
