Упозорење: описани модели су опремљени пнеуматским ваздушним јастуцима. Пре извођења процедура у области пасивних сигурносних компоненти, морате искључити напајање система SRS. да бисте спречили случајно активирање ваздушних јастука, што би могло довести до озбиљних повреда (види поглавље 12).
Вентилатор предњег грејача
1. Уклоните десни изолатор инструмент табле.
2. Уклоните врата претинца за рукавице.
3. Одспојите конектор електричног ожичења са мотора вентилатора.
4. Одврните завртње који причвршћују електрични мотор и одвојите вентилациону цев (види илустрацију).

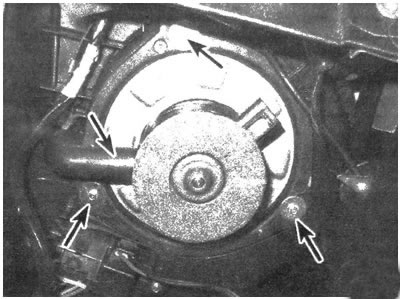

10.4. Вентилационе цеви и вијци мотора вентилатора
5. Уклоните електромотор и одвојите га од кућишта.
6. Ако електромотор треба да се замени. одвојите радно коло вентилатора од њега. Радно коло има интерференцију на осовини електромотора, а приликом уклањања мора се одвојити са два одвијача.
7. Инсталирајте радно коло на нови мотор, а затим га поставите у кућиште грејача.
Мотор вентилатора помоћног грејача (ако је његово присуство предвиђено пројектом)
Упозорење 1: Морате сачекати да се мотор потпуно охлади пре него што извршите ову процедуру.
Упозорење 2: Систем климатизације је под високим притиском. Немојте отпуштати спојнице или уклањати компоненте без претходног пражњења система када контактирате брендирану или специјализовану сервисну станицу. Ископчавање спојница система за климатизацију треба обавити док носите заштитне наочаре или маску.
8. Испразните расхладно средство из система за климатизацију (види горе упозорење). Испразните расхладну течност (види поглавље 1).
9. Уклоните додатни грејач. Одвојите електрични конектор са њега.
10. Искључите излазни канал за ваздух.
11. Одврните монтажне завртње и уклоните мотор вентилатора.
12. Инсталација се врши обрнутим редоследом од уклањања.
13. Напуните систем за хлађење (види поглавље 1), Обратите се специјализованој станици и напуните систем климатизације.
