Повлачење
1. Уклоните филтер за уље (види поглавље 1, одељак 12).
2. Уклоните вијке за причвршћивање прирубнице филтера за уље, уклоните вентил регулатора притиска и опругу (види одељак 14).
3. Скините поклопац ланца брегастог вратила (види одељак 13).
4. Одврните завртње за причвршћивање поклопца пумпе за уље и поклопца механизма за дистрибуцију гаса (види илустрацију).

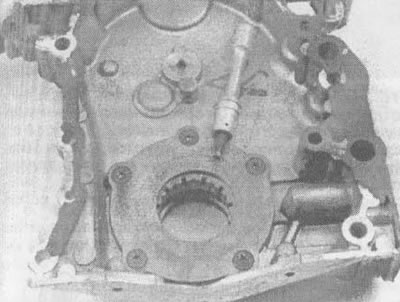

15.4. Поклопац пумпе за уље је причвршћен са унутрашње стране поклопца разводног механизма. Да бисте отпустили завртње, потребан вам је кључ Торк Т-30
5. Скините поклопац пумпе за уље и склоп зупчаника (види илустрацију). Обратите пажњу на то како су зупчаници инсталирани; морају се инсталирати на исти начин.

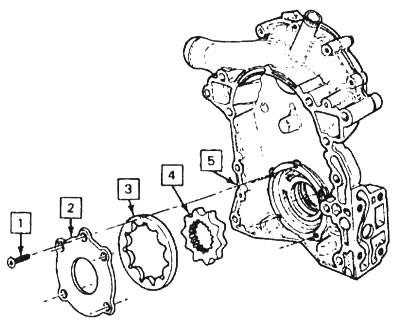

15.5. Експлодирала пумпа за уље: 1 - завртањ, 2 - поклопац, 3 - спољни зупчаник, 4 - унутрашњи зупчаник, 5 - поклопац ланца брегастог вратила
Преглед
6. Очистите све делове растварачем и осушите компримованим ваздухом (ако постоји одговарајућа опрема).
Пажња! Не заборавите на заштиту очију.
7. Проверите да ли су сви делови истрошени и огреботине. Замените истрошене и оштећене делове.
8. Проверите бајпас вентил (види одељак 14).
9. Замените зупчанике у поклопцу разводног механизма.
10. Измерите размак између спољашњег зупчаника и кућишта помоћу мерача (види илустрацију).

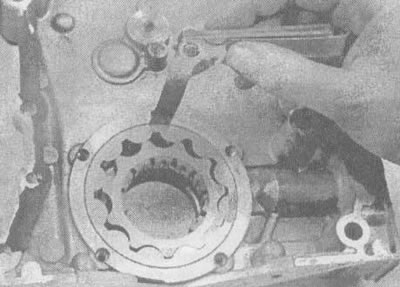

15.10. Мерење зазора између спољашњег зупчаника и кућишта помоћу мерача дебљине
11. Измерите размак између спољашњег и унутрашњег зупчаника мерачем на неколико места (види илустрацију).

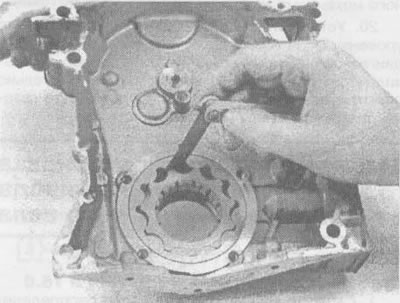

15.11. Мерење размака између унутрашњег и спољашњег зупчаника помоћу мерача дебљине
12. Користећи индикатор или пипач, измерите крајњи зазор зупчаника (растојање од зупчаника до површине заптивача поклопца) (види илустрацију).

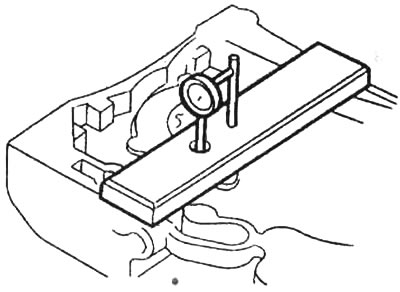

15.12. Мерење крајњег зазора зупчаника помоћу посебне обујмице и мерача
13. Проверите да ли је поклопац пумпе деформисан тако што ћете поставити прецизну равну ивицу преко поклопца и покушати да уметнете мерач између поклопца и лењира.
14. Упоредите мерења са техничким подацима у овом поглављу. Замените све истрошене или оштећене делове новим.
Инсталација
15. Уклоните све зупчанике и напуните шупљину пумпе машћу.
16. Уметните зупчанике. Проверите да ли је маст истиснута у сваку шупљину. Ако то не учините, може доћи до оштећења пумпе због недостатка притиска уља при првом покретању.
17. Инсталирајте поклопац пумпе користећи само нову ГМ заптивку; Дебљина овог одстојника је неопходна за одржавање исправног зазора.
18. Уградите вентил регулатора притиска и опругу.
19. Инсталирајте поклопац развода.
20. Уградите филтер за уље и проверите ниво уља (види поглавље 1, одељак 12). Покрените мотор, пустите га да ради и проверите да ли је притисак уља исправан, а затим пажљиво проверите да ли цури уље на поклопцу разводног механизма.
