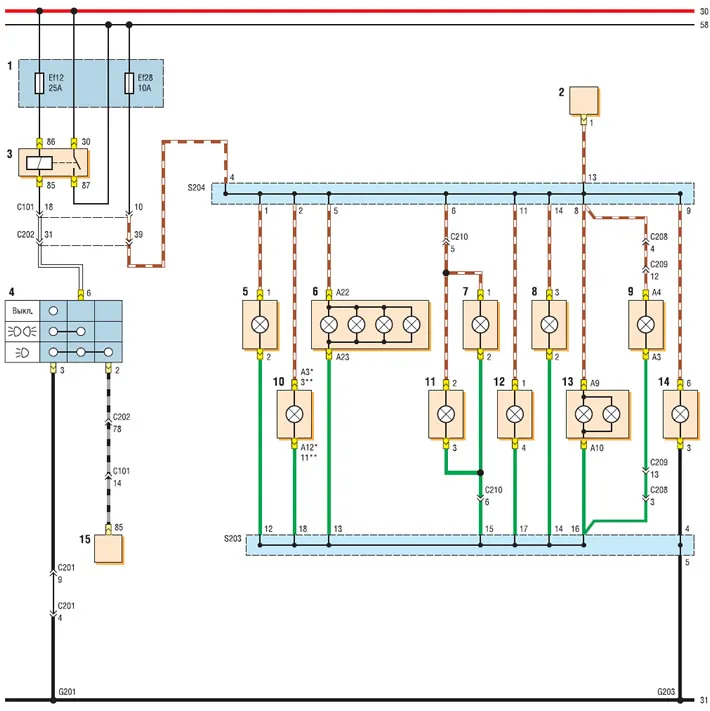

Schemă pentru pornirea iluminării panoului de instrumente, întrerupătoarelor, scrumierelor, ceasurilor și sistemelor audio fără un variator pentru iluminarea instrumentelor

Schema de pornire a iluminării grupului de instrumente, comutatoarelor, scrumierei, ceasului și sistemului audio fără un dimmer pentru iluminarea instrumentelor: 1 - bloc de montaj de relee și siguranțe în compartimentul motor; 2 — comutatorul farurilor anticeață; 3 - releu lumini laterale; 4 - comutator de lumini din coloana de directie din stanga; 5 - iluminare de fundal scrumieră; 6 - lămpi de iluminare ale grupului de instrumente; 7 - lampă de iluminare a selectorului transmisiei automate; 8 — o lampă de iluminare a comutatorului sistemului de alarmă; 9 - lampă de iluminare de fundal pentru unitatea de control automată a aparatului de aer condiționat; 10 - lampă de fundal a dispozitivului de reproducere a sunetului capului; 11 - lampă de iluminare a comutatorului de mod «HOLD»; 12 - lampă de iluminare de fundal a comutatorului de reglare a direcției fasciculului farurilor; 13 - lămpi de iluminare din spate pentru unitatea de control al ventilației, încălzirii și aerului condiționat; 14 - lampă iluminare ceas; 15 - releu faruri
