Устройство шин и колес легковых автомобилей

К современным шинам, работающим на высоких скоростях движения, предъявляют ряд требований по обеспечению надежной и безопасной работы автомобиля, его высокой комфортабельности и экономичности. Шины должны длительное время надежно работать в различных условиях эксплуатации, обеспечивать высокие сцепные качества с опорной поверхностью, а также хорошую устойчивость и управляемость автомобиля. Комфортабельность езды обусловливается оптимальными жесткостными параметрами и амортизационной способностью шин, а также бесшумностью при качении. Экономичность шин определяется сопротивлением качению, долговечностью, грузоподъемностью, массой и стоимостью изготовления.

Степень совершенства конструкции шины оценивают довольно большим числом ее параметров и характеристик.

ГОСТ 17697—72 определяет упругие свойства шины— коэффициенты нормальной, боковой, крутильной и угловой жесткости, коэффициенты тангенциальной эластичности и сопротивления боковому уводу. К статическим характеристикам шины относят ряд параметров, характеризующих ее геометрические и весовые данные.

Важнейшие характеристики шин — показатели коэффициентов сцепления и сопротивления качению. Немаловажное значение имеют характер распределения нормальных и касательных напряжений в плоскости контакта шины с дорогой, величина дисбаланса и степень неоднородности шин. Существует еще ряд характеристик, отражающих те или иные свойства шины: величина критической скорости, показатели температурного состояния шины и ее износостойкости и др.


Однако шины высокого качества полностью проявят заложенные в них работоспособность и свойства лишь при правильной эксплуатации, для чего необходимо знание специфики их работы.

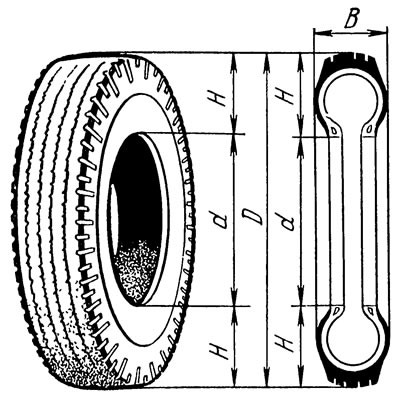

По конструктивному исполнению каркаса шины различают диагональные и радиальные. Все шины легковых автомобилей в зависимости от отношения высоты профиля Н к ширине профиля В (рис. 1) разделяются на две группы: низкопрофильные с Н:В≤0,88 и сверхнизкопрофильные Н:В≤0,82. Радиальные шины второй группы дополнительно представлены серией 70 с Н:В≤0,70 и серией 60 с Н:В≤0,60.
