Покрышка имеет следующие основные части: каркас, подушечный слой, протектор, боковины и борта.
Каркас — основная часть покрышки, составляющая ее силовую основу. Он воспринимает усилия от давления воздуха при накачивании и передает нагрузки, действующие на шину со стороны дороги, на колесо. Каркас состоит из нескольких, наложенных друг на друга, слоев прорезиненного корда и резиновых прослоек. Материалами кордных нитей служат хлопок, вискоза, капрон, нейлон, стальная проволока, стекловолокно и др.
В покрышках с диагональным расположением нитей корда в каркасе (называемых также просто диагональными или обычными шинами) нити корда в слоях каркаса (рис. 2) идут от борта к борту по диагонали, т. е. находятся в плоскости, которая составляет определенный угол а с поперечной (меридиональной) плоскостью, проходящей через ось вращения колеса.

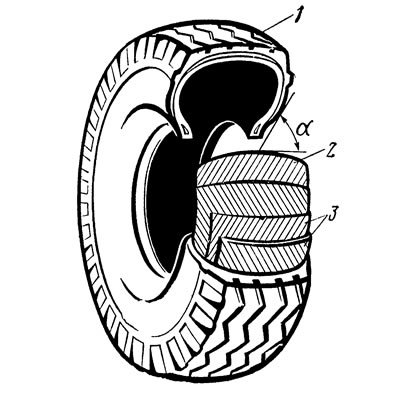

Рис. 2. Покрышка с диагональным расположением нитей корда в каркасе: 1 - протектор; 2 - слой каркаса; 3 - слои брекера; α - угол наклона нитей корда
Нити смежных слоев каркаса диагональной покрышки перекрещиваются друг с другом, образуя ромбическую сетку. Изменение формы профиля шины при накачивании ее воздухом происходит в основном при небольшом давлении воздуха (~0,5 кгс/см²). Дальнейшее повышение давления незначительно сказывается на изменении конфигурации профиля. Это объясняется тем, что вначале нагрузка от внутреннего давления воздуха воспринимается резиной каркаса, что влечет за собой существенные деформации. В получившейся под действием внутреннего давления воздуха равновесной конфигурации каркаса вся нагрузка воспринимается нитями корда.
Форма профиля накачанной шины зависит от длины нити корда в покрышке от борта к борту, от угла между нитями корда и ширины обода.
Брекер покрышки представляет собой резиновые или резино-кордные слои, расположенные между каркасом и протектором. Брекер нужен для усиления каркаса и улучшения связи между каркасом и протектором. Он смягчает воздействие ударных нагрузок на каркас покрышки и более равномерно распределяет по его поверхности действующие со стороны дороги усилия.
Протектором (см. рис. 2) называют толстый слой резины, расположенный с внешней стороны по беговой части покрышки. Назначение протектора состоит в том, чтобы обеспечивать покрышке износостойкость, хорошее сцепление с дорогой, ослаблять воздействие ударных нагрузок на каркас, снижать колебания, предохранять каркас и камеру от механических повреждений. Протектор имеет рельефный рисунок, глубина и форма которого обусловливаются многими конструктивными и эксплуатационными факторами. От рисунка протектора зависит сцепление шины с дорогой, сопротивление истиранию и сопротивление качению, отвод влаги из плоскости контакта и отвод тепла от каркаса, бесшумность при движении автомобиля, давление на каркас и дорогу.
Боковинами называют резиновый слой, покрывающий боковые стенки каркаса и предохраняющий его от влаги и механических повреждений. На боковинах наносят размер покрышки, ее номер, дату изготовления и другие обозначения. Бортами называют жесткие части покрышки, служащие для крепления ее на ободе колеса.
Диагональные камерные шины самые распространенные. Их конструкция хорошо отработана, они достаточно надежные и обеспечивают высокие эксплуатационные свойства автомобиля.
Основной недостаток камерной шины — она не обеспечивает безопасной езды, особенно на высоких скоростях, при проколах и повреждениях, когда резко снижается давление воздуха. Быстрое и внезапное падение давление воздуха в шине приводит к резкому ухудшению характеристик ее работы, в том числе уменьшению радиуса качения и сопротивления боковому уводу, в результате чего автомобиль изменяет направление движения.
Бескамерная шипа в отличие от обычной покрышки имеет на внутренней поверхности герметизирующий слой (рис. 3), уплотнительные бортовые ленты, несколько меньший посадочный диаметр, специальную форму и конструкцию борта, обеспечивающие более плотную посадку шины на обод колеса. Бескамериые шины монтируют на специальные герметические колеса. Вентиль крепится герметично непосредственно в ободе колеса. Бескамерная шина более безопасна при повреждениях, что особенно важно при высоких скоростях движения. В результате повреждения давление воздуха в камерной шине резко падает и возникает опасная ситуация. В бескамерной шине при проколе воздух может выходить только через небольшое образовавшееся отверстие, которое стягивается герметизирующим слоем, вследствие чего происходит постепенное и медленное снижение давления воздуха.

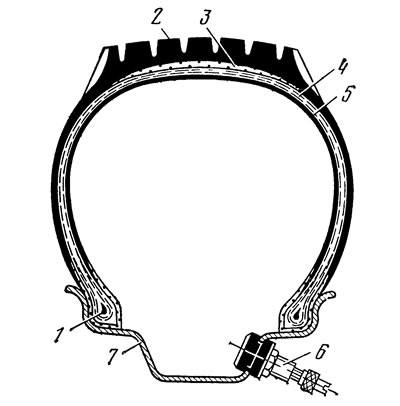

Рис. 3. Бескамерная шина: 1 - борт; 2 - протектор; 3 - брекер; 4 - каркас; 5 - герметизирующий слой; 6 - вентиль; 7 - обод
Бескамерные шины меньше греются при эксплуатации. Однако из-за увеличенного натяга бортов на полках обода более сложен демонтаж шин и поэтому рекомендуется применять специальное оборудование. Для надежного монтажа шин на обод необходима определенная скорость накачки, что затрудняет использование ручного насоса.
К колесам бескамерных шин предъявляются более высокие требования, чем к камерным. Колеса бескамерных шин должны иметь лучшую герметичность и большую жесткость, а закраины — лучше противостоять воздействию внешних сил.
