A vezérműtengely fázisbeállító készülék elektroszelepe — csere

1. A készülék mágnesszelepe 12 voltos potenciálú és változó impulzusszélességű jelet kap a PCM-től. Az üzemi ciklus időtartama határozza meg a vezérműtengely-időzítés-beállító készülékbe belépő motorolaj mennyiségét. A készülék a kipufogó vezérműtengelyhez van csatlakoztatva. Ez a kialakítás lehetővé teszi a vezérműtengely fázisának növelését vagy csökkentését hidraulikus hajtáson keresztül 0 és 25°közötti tartományban. A kipufogó vezérműtengely időzítésének folyamatos automatikus beállítása növeli a motor nyomatékát, és szükségtelenné teszi az EGR-szelepet.

Csere

2. Távolítsa el a hajtószíjat (lásd az 1. fejezetet).

3. Távolítsa el a szervokormány-szivattyút (lásd a 10. fejezetet).

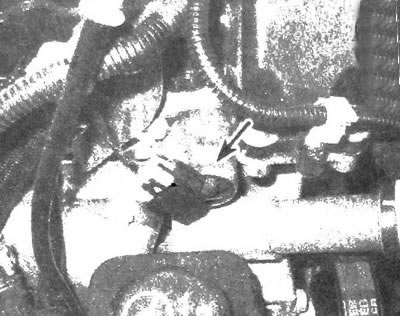

4. Válassza le a csatlakozót a fázisjavító eszköz mágnesszelepéről (lásd az illusztrációt).



5. Távolítsa el a csavart, majd forgassa el és húzza ki a mágnesszelepet.

6. Tisztítsa meg a csatornát, amelyben a szelep található.

7. A beszerelés az eltávolítással fordított sorrendben történik.
