Retesz
1. Emelje fel teljesen az üveget, majd távolítsa el az ajtókárpitot és a szélvédő szalag hátsó részét (lásd a 15. alszakaszt).
2. Válassza le a rudakat a zárhengerről. valamint a külső és belső fogantyúkról (lásd az illusztrációt).

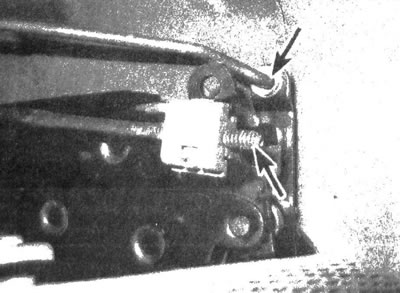

17.2. Válassza le a rudakat a reteszről, és hajtsa végre az eljárást az ajtópanel nyílásain keresztül
3. Csavarja ki a három rögzítőcsavart, amelyek fejében hatlapú foglalat található (Előfordulhat, hogy ütvecsavarkulcsot kell használnia a meghúzási erő lazításához), majd távolítsa el a reteszt az ajtóról (lásd az illusztrációt). Ha lehetséges, válassza le a rudakat a zárról, amíg az még az ajtó üregében van. Ha ez nem sikerül, húzza ki a zárat, majd válassza le róla a rudakat és az elektromos csatlakozókat.

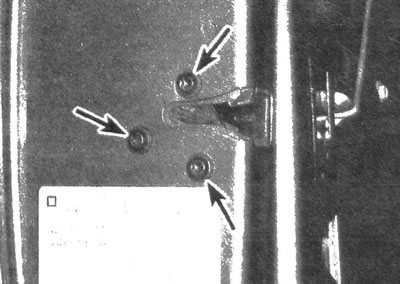

17.3. Az ajtózár retesz három hatlapfejű csavarral van rögzítve
4. A beszerelés az eltávolítással fordított sorrendben történik. Győződjön meg arról, hogy az ajtózár működik.
Zárhenger
5. Távolítsa el a külső ajtókilincset (lásd alább). Válasszuk le a rudat, majd csavarhúzóval nyomjuk ki a reteszt, és távolítsuk el a zárhengert a kilincsről (lásd az illusztrációt).

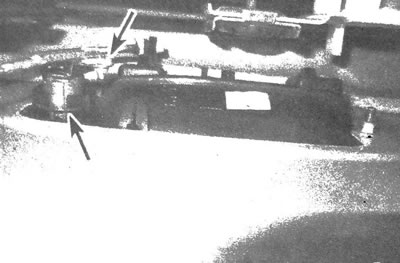

17.5. Válassza le a rudat, feszítse ki és távolítsa el a tartót, majd távolítsa el a zárhengert
6. A beszerelés az eltávolítással fordított sorrendben történik.
Külső fogantyú
7. Válassza le a rudat, csavarja le az anyát (ki) és válassza le a külső kilincset az ajtóról.
8. Helyezze a fogantyút az eredeti helyére, csatlakoztassa a rudat és szerelje be az anyát (ki). Biztonságosan húzza meg az anyát (ki).
Belső fogantyú
9. Távolítsa el az ajtókárpitot a 16. alszakaszban leírtak szerint.
10. Távolítsa el a belső ajtókilincs homlokkeretét (lásd az illusztrációt).

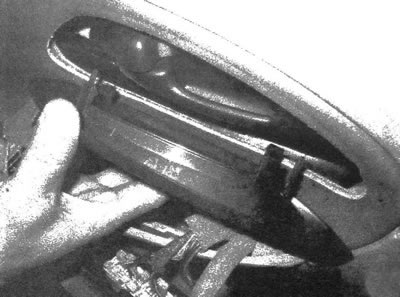

17.10. Óvatosan engedje el a kapcsokat, és távolítsa el a belső ajtókilincs díszkeretét
11. Válassza le a reteszrudat a fogantyúról, majd csavarja ki a rögzítőcsavart (lásd az illusztrációt). Húzza előre a fogantyút, és válassza le a rögzítőnyílásokról, majd vegye le az ajtóról.

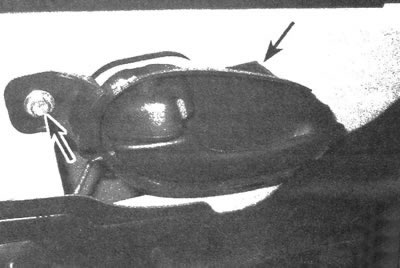

17.11. Csavarja ki a rögzítőcsavart (balra nyíllal jelölve) és tolja előre a belső fogantyút, hogy eltávolítsa a kivágásból (jobbra nyíllal jelölve)
Lökhárító
12. Az ajtó finom beállításához meg kell lazítani a lökhárító csavarjait (a retesszel szemben található) és állítsa be a helyzetét (lásd az illusztrációt). Húzza meg az ütközőt rögzítő csavarokat, és ellenőrizze a zár működőképességét.

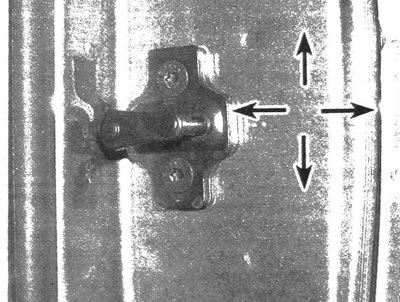

17.12. Beállításkor az ütköző ütköző függőleges és vízszintes irányban mozgatható
Megjegyzés: Beállításkor az ütközőt függőleges és vízszintes irányban is el lehet mozdítani.
