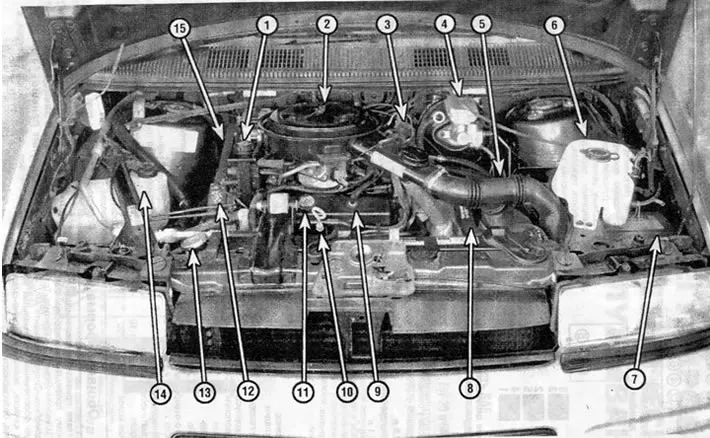

Egy 3,1 literes motorral szerelt autó motortere: 1 - szervokormány-szivattyú tartály (7. szakasz), 2 - légszűrő (19. szakasz), 3 -elosztó (33. szakasz), 4 - fékfolyadék tartály (4. szakasz), 5 - nívópálca az olajszint meghatározásához automata sebességváltóban (6. szakasz), 6 - mosó tartály (4. szakasz), 7 - akkumulátor (8. szakasz), 8 - hűtőtömlő (10. szakasz), 9 - forgattyúház szellőzőszelep (30. szakasz), 10 - nívópálca a motorolajszint mérésére (4. szakasz), 11 - olajbetöltő kupak (4. szakasz), 12 - lemez poli ékszíj fektetési sémával (21. szakasz), 13 - hűtősapka (szakaszok 9 És 29), 14 - tágulási tartály (szakaszok 4 És 29), 15 - V-bordás szíj (21. szakasz)

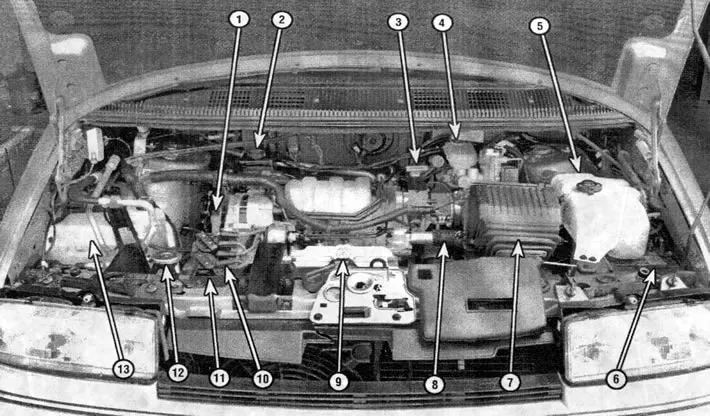

Egy 3,8 literes motorral szerelt autó motortere: 1 - V-bordás szíj (21. szakasz), 2 - szervokormány szivattyú tartály (7. szakasz), 3 - nívópálca a hidraulikafolyadék szintjének meghatározásához egy automata sebességváltóban (6. szakasz), 4 - fékfolyadék tartály (4. szakasz), 5 - mosó tartály (4. szakasz), 6 - akkumulátor (8. szakasz), 7 - légszűrő (19. szakasz), 8 - hűtőtömlő (10. szakasz), 9 - motorolaj olaj betöltő sapka (4. szakasz), 10 - a gyújtásrendszer tekercs és elektromos vezetékei (DIS) (33. szakasz), 11 - lemez poli ékszíj fektetési sémával (21. szakasz), 12 - hűtősapka (szakaszok 9 És 29), 13 - tágulási tartály (szakaszok 4 És 29)

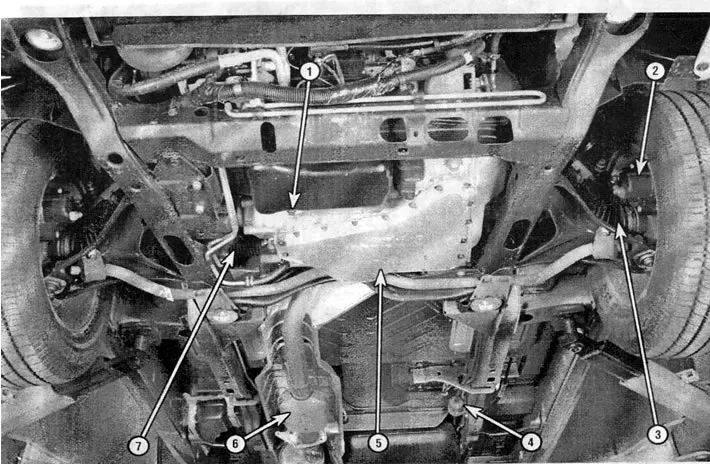

A motor és a sebességváltó alulnézete: 1 - motorolaj leeresztő csavar (12. szakasz), 2 - első tárcsaféknyereg (R17. szakasz), 3 - tengely tengelycsukló burkolat (13. szakasz), 4 - üzemanyagszűrő (25. szakasz), 5 - fő sebességváltó ház egy blokkban automata sebességváltóval (27. szakasz), 6 - kipufogórendszer (15. szakasz), 7 - kormánymű burkolat (14. szakasz)

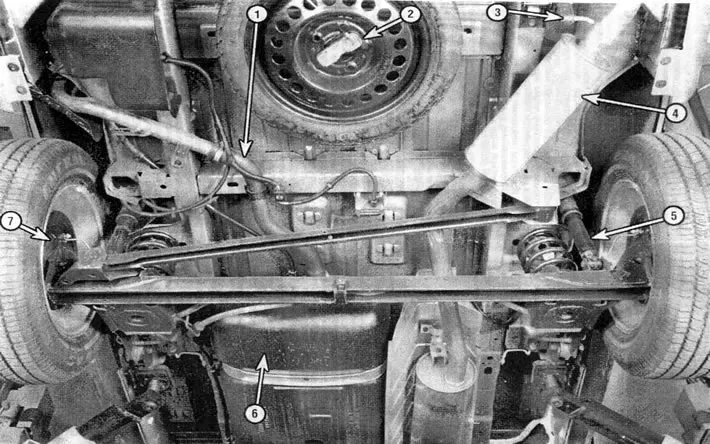

Az autó hátuljának képe alulról: 1 - üzemanyagtartály betöltő tömlő (18. szakasz), 2 - pótkerék (24. szakasz), 3 - kipufogórendszer rögzítése (15. szakasz), 4 - hangtompító (15. szakasz), 5 - hátsó lengéscsillapító (14. szakasz), 6 - üzemanyagtartály (18. szakasz), 7 - dob típusú hátsó fék (17. szakasz)
