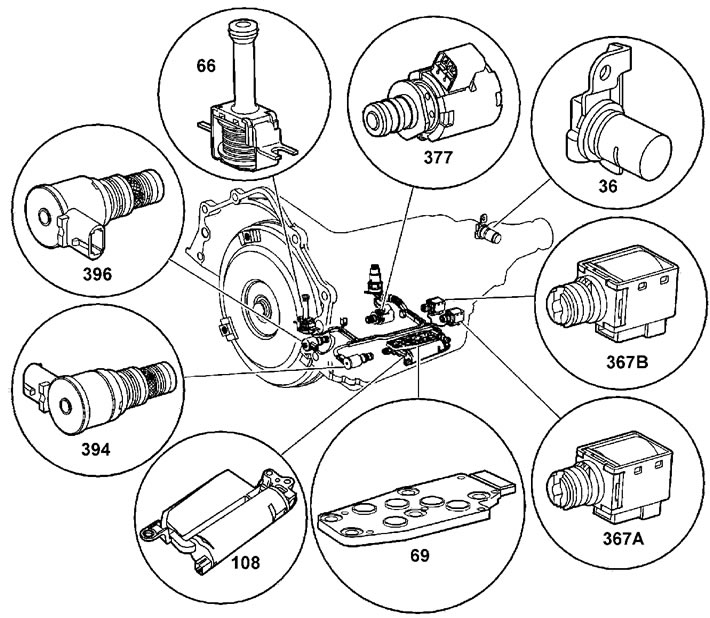

Szelep helye. 36 - járműsebesség-érzékelő (modelltől függően), 66 - nyomatékváltó tengelykapcsoló szelep, 69 - nyomáskapcsoló, 108 - másodlagos olajszivattyú (csak MZZ modell), 367a 1-2 váltószelep, 367b 2-3 váltószelep, 377 nyomásszabályozó szelep, 394 3-2 váltószelep, 396 nyomatékváltó tengelykapcsoló impulzusszélesség-moduláló szelep.
Visszavonás
1. Távolítsa el az automata sebességváltó szűrőjét.
2. Távolítsa el az akkumulátort 1-2 fokozatban.
Figyelem: az 1-2 sebességes akkumulátort csak a nyomásszabályozó szelep szervizelésekor szükséges eltávolítani.
3. Húzza ki a belső csatlakozókat:
- nyomásszabályozó szelep helyzetérzékelő (1);
- váltószelep 1-2 fokozat (2);
- váltószelep 2-3 fokozat (3);
- nyomásszabályozó szelep (4);
- szelep modulációs impulzusszélesség tengelykapcsoló (5);
- váltószelep 3-2 fokozat (6).
4. Távolítsa el a csavart (364a) tartó rögzítés (378) nyomásszabályozó szelep.
5. Távolítsa el a nyomásszabályozó szelepet (377).
6. Távolítsa el a rögzítőt (395) 1-2 váltószelepet, és távolítsa el a szelepet (367a).
7. Távolítsa el a rögzítőt (395) 2-3 váltószelepet és távolítsa el a szelepet (367b).
8. Távolítsa el a rögzítőt (395) 3-2 váltószelepet és távolítsa el a szelepet (394).
Telepítés
9. A beszerelés fordított sorrendben történik.

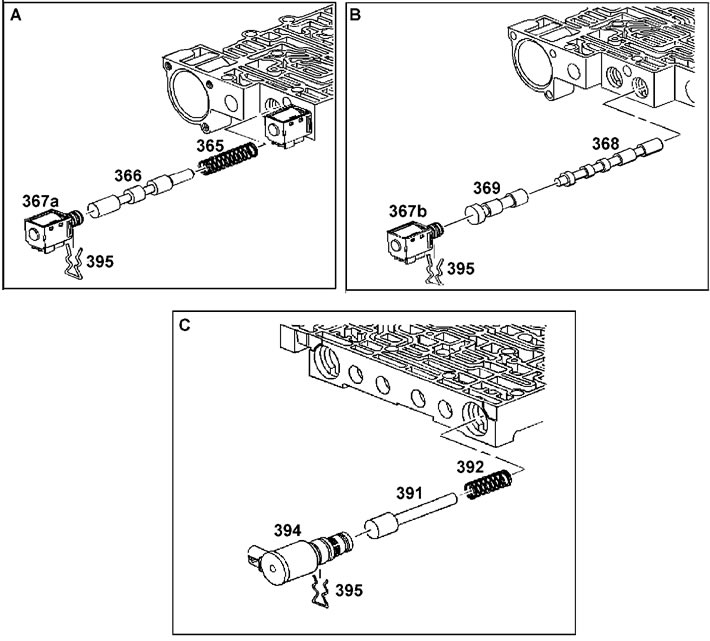

Szeleprögzítők eltávolítása. A - váltószelepek 1-2 sebességfokozatú (367A), V - 2-3 váltószelep (367B), C - váltószelep 3-2 fokozat (394).
