Megjegyzés: A vezérműtengely-csapágyak beszerelésekor bekövetkező feszültségvesztést főként a hengerblokkban lévő csapágyágyak geometriájának változása határozza meg.
A csapágy eltávolítása előtt ellenőrizze, hogy a csapágy szorosan illeszkedik-e a hengerblokkba. Ha szükséges, végezze el a szükséges javításokat az egységen.

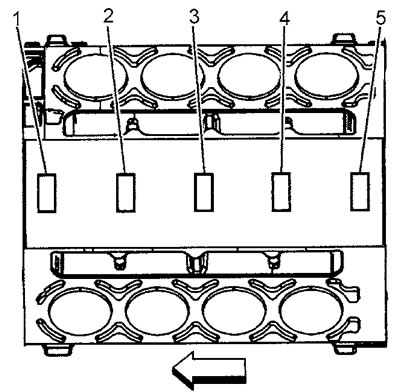

A hengerblokkban lévő vezérműtengely-csapágyágyak három különböző átmérőben készülnek.
Az 1-es és 5-ös számú csapágyágyak maximális átmérőjűek, a 3-as számú csapágyágyak minimális átmérővel rendelkeznek, a 2-es és a 4-es számú csapágyak pedig közbenső átmérővel rendelkeznek.
Ennek megfelelően a csapágyhéjak külső átmérőjét kell elvégezni. Ebben az esetben a bélés belső átmérője minden azonos méretű csapágy esetében.
A csapágyak cseréjére speciális lehúzókészletet használnak.

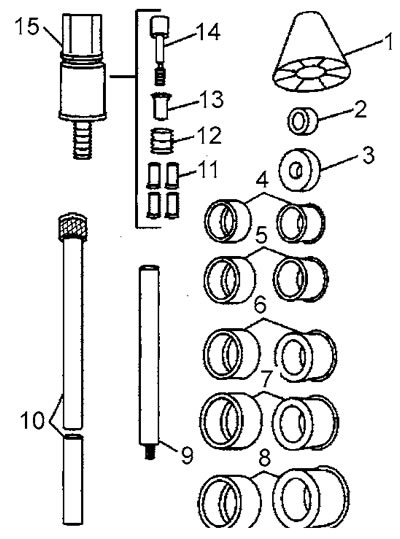

A lehúzó készlet vezetőkúpot tartalmaz (1), meghajtó alátétek (2) És (3), tüskék (4-8), tolóerő (9) És (10), rögzíti (11), hüvely (12), tágulási kúp (13), tengely (14) és terjeszkedési támogatás (15).
1. Válassza ki a megfelelő méretű szárat és a megfelelő meghajtó alátétet.
2. Szerelje fel a tüskét a tágulási támaszra.
Vigyázat: A tüske felszerelésekor vagy eltávolításakor húzza vagy nyomja a tüskét a végeinél. A külső átmérőre nehezedő nyomás hatására a gumipersely meggörbülhet.
3. Igazítsa a tüskeszegmensek elválasztási vonalait a tartó elválasztási vonalaihoz.
4. Szerelje fel a vezetőkúpot a kis átmérőjű rúdra a peremhez.
5. Szerelje fel a meghajtó alátétet a tágulási támasz menetes részére.
6. Csavarja be a támasztékot a meghajtó alátéttel a rúdba. A belső csapágyak eltávolításához és beszereléséhez mindkét beállított rúdra szükség lehet.
7. Helyezzen be egy tüskét a vezérműtengely belső csapágyába, és ujjal húzza meg a támasztóanyát. Szerelje be a lehúzót a hengerblokk elülső vagy hátsó végéből, a csapágyszámtól függően. Egyes motorblokkoknál előfordulhat, hogy a támasztóanyához nem lehet hozzáférni. Ebben az esetben dugókulcsot és hosszabbító kábelt kell használnia a blokk másik végéből.

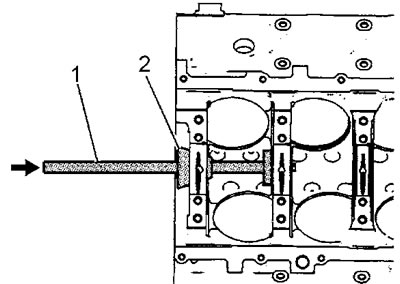

8. Nyomja be a vezetőkúpot (2) az első vagy a hátsó vezérműtengely csapágyába a lehúzó központosításához.

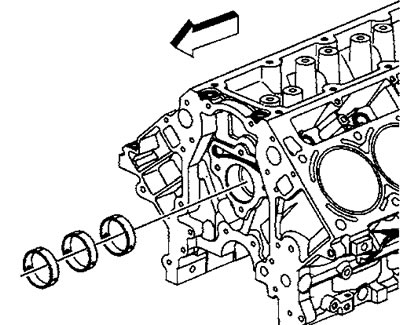

9. Távolítsa el vagy szerelje be a csapágyat.
10. Ismételje meg az eljárást a többi belső csapágy esetében is.
11. Az első és hátsó csapágyak eltávolításához vagy beszereléséhez nincs szükség vezetőkúpra.
