Visszavonás
1. Távolítsa el a légszűrő kimeneti csatornáját.
2. Ürítse le a hűtőrendszert.

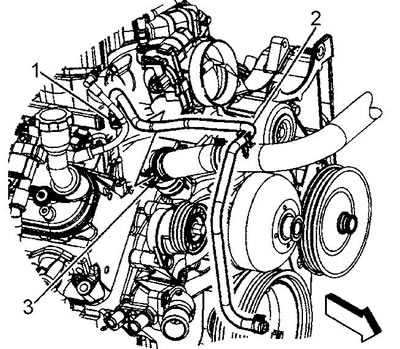

3. Távolítsa el a szellőzőtömlő bilincsét (1) a szellőzőcső szerelvényénél.
4. Távolítsa el a szellőzőtömlőt (2) a szellőzőcső szerelvényéből.
5. Távolítsa el a felső hűtőtömlő bilincsét (3) a hűtőfolyadék szivattyúnál.
6. Távolítsa el a felső hűtőtömlőt a hűtőfolyadék-szivattyúról.
7. Húzza le a felső hűtőtömlőt és a légtelenítő tömlőt a szivattyúról.
8. Távolítsa el a tartozék hajtószíjat.

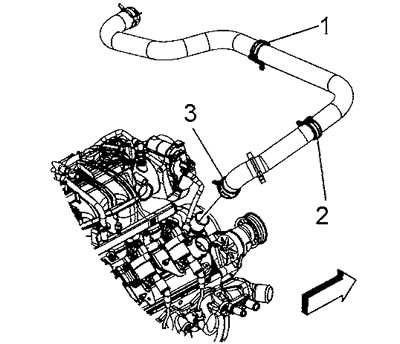

1 - gallér, 2 - klip, 3 - klip

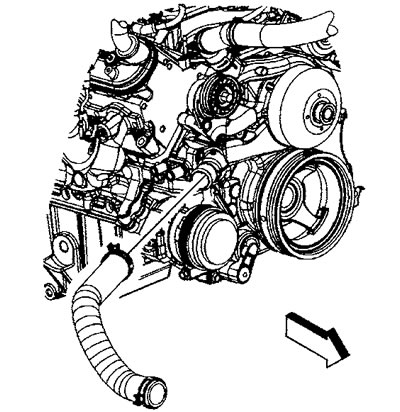

9. Távolítsa el az alsó hűtőtömlő bilincsét a hűtőfolyadék-szivattyúról.
10. Távolítsa el az alsó hűtőtömlőt a szivattyú fúvókájáról.
11. Húzza le az alsó hűtőtömlőt a szivattyúról.

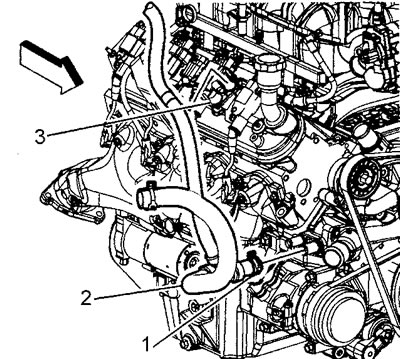

12. Távolítsa el a tágulási tartály tömlőbilincsét (1) a hűtőfolyadék szivattyúnál.
13. Távolítsa el a tágulási tartály tömlőjét (2) a szivattyú fúvókájából.
14. Vegye le a tágulási tartály tömlőjét a szivattyúról

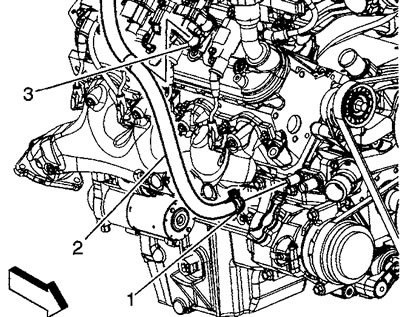

15. Távolítsa el a fűtés bemeneti tömlő bilincsét (1) a hűtőfolyadék szivattyúnál.
16. Távolítsa el a fűtés bemeneti tömlőjét (2) a szivattyú fúvókájából.
17. Vegye le a fűtőtömlőt a szivattyúról.

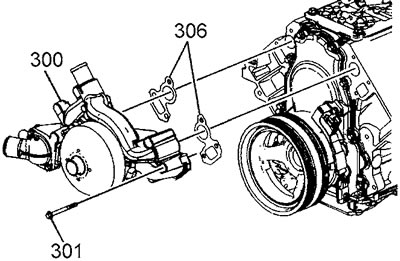

18. Fordítsa el a csavarokat (301) hűtőfolyadék szivattyú tartók. Meghúzási nyomaték: első menetben 15 Nm, második menetben 30 Nm.
19. Távolítsa el a szivattyút (300) és tömítések (306). Dobja el a betéteket. Beszereléskor használjon új tömítéseket.
Telepítés
20. A beszerelés fordított sorrendben történik.
Megjegyzés: Ne használjon tömítőanyagokat, hacsak nincs másképp feltüntetve. A tömítőanyagok használata korlátozhatja a hűtőfolyadék keringését a motoron vagy a kiegészítő hűtőrendszeren keresztül, ami túlmelegedést okozhat.
Figyelem: Minden tömített felületnek tisztának és száraznak kell lennie.
