Csuklós fülkefal és kivehető hátsó ablak (Chevrolet Avalanche)

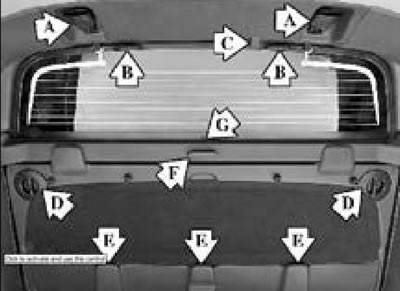

Gépkocsija csuklós fülkefallal és kivehető hátsó ablakkal van felszerelve. Az utastér falának leengedése lehetővé teszi az autó rakterének csomagterének növelését. Az ábrán a fülkefal főbb elemei láthatók.



1. A hátsó ablak eltávolítása és tárolása. Figyelem: Ha az eltávolított hátsó ablakot nem megfelelően tárolja, az baleset vagy hirtelen fékezés esetén betörhet, és sérülést okozhat a vezetőnek vagy az utasoknak. Amikor az eltávolított üveget az utastérben szállítja, mindig a hátsó ablak számára kialakított speciális tárolórekeszbe helyezze.

Megjegyzés: Ne távolítsa el a hátsó ablakot, amikor a hátsó ablak jégtelenítő be van kapcsolva. Ha eltávolítja a hátsó ablakot, miközben a fűtés be van kapcsolva, szikra keletkezik az üvegzár környékén.

A) Hajtsa le a hátsó üléseket (lásd a részt "ülések").

Megjegyzés: A hátsó ülések lehajtásával hozzáférhet a hátsó ablak tárolójához.

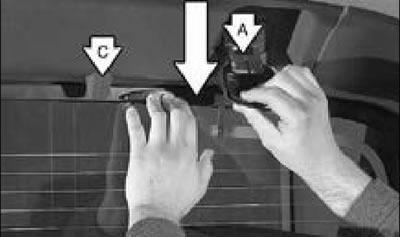

b) Nyomja össze és húzza le a karokat (A), a hátsó ablak felső sarkai közelében található az üveg kinyitásához. Ezt követően az üveget a gomb fogja tartani (VAL VEL) hátsó ablak zár.




V) Miközben lenyomva tartja a hátsó ablakot, nyomja meg a gombot (VAL VEL) zárja be a hátsó ablakot, és a fogantyúk segítségével húzza maga felé az üveg felső részét (BAN BEN), a hátsó ablak tetején található.

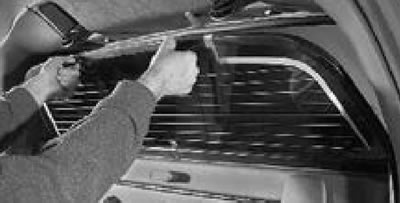

G) Döntött üveg mellett távolítsa el az alsó vezetőről az ábrán látható módon.

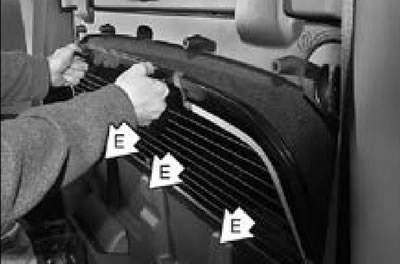

d) Szerelje be a hátsó ablakot a hátsó ablak tárolómélyedésébe a fülke falában úgy, hogy az üveg alsó szélét a rögzítésekbe vezesse (E). Nyomja az üveget a kabin falához, és tartsa ebben a helyzetben a következő lépésig.

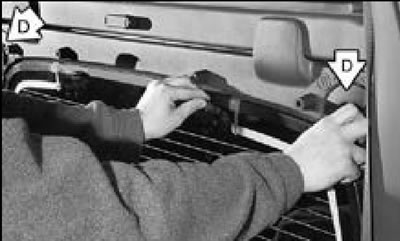

e) Fordítsa el mindkét reteszt (D) hátsó ablak helyzetbe "LOCK".

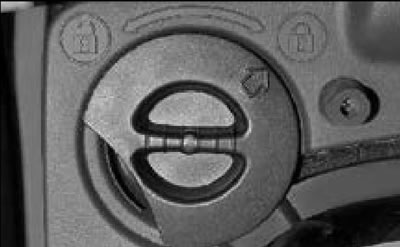

és) Amikor a reteszek a helyükön vannak "LOCK", a hátsó ablak szerelése elkészül.



h) Állítsa a hátsó ablakzár karjait zárt helyzetbe, hallania kell a zárak kattanását. Ezután hajtsa le a hátsó üléseket.

2. A hátsó ablak beszerelése.


A) Nyomja össze és engedje le a hátsó ablakzárak karjait (A), a hátsó ablak kinyitásához.

b) Miközben tartja az üveget, forgassa el a hátsó ablak reteszeit (D) pozícióba "UNLOCK".

V) Az üveget a fogantyúinál fogva távolítsa el az üveget a fülkéből.

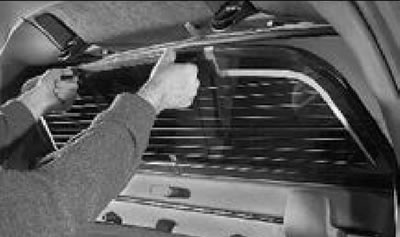

G) Az üveget ferdén tartva szerelje be a hátsó ablak alsó szélét a vezetőbe.

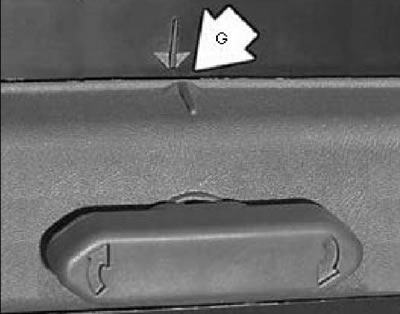

d) Győződjön meg arról, hogy a hátsó ablakon lévő igazítási jelek egy vonalban vannak.



e) Nyomja le az üveget, majd nyomja az üveget az üvegkerethez.

és) Miközben az üveget a kerethez nyomja, tolja a hátsó ablak zár karjait zárt helyzetbe. Amikor az üveg be van zárva, a zárak kattanását kell hallani.

3. A fülke falának leengedése (hátsó ablak eltávolítása nélkül).

Megjegyzés: az utastér falának leengedése lehetővé teszi a rakodóplatform csomagterének növelését a jármű belsejéhez való hozzáférés miatt.

A) Hajtsa le a hátsó üléseket (lásd a részt "ülések").

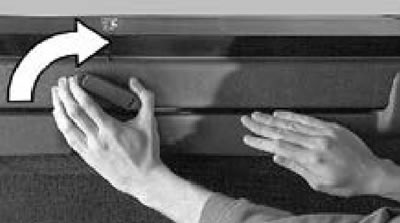

b) A járművön kívülről fogja meg a fülke falát, nehogy leessen. Forgassa el a fülkefal fogantyúját az óramutató járásával megegyező irányba, és húzza maga felé a falat.

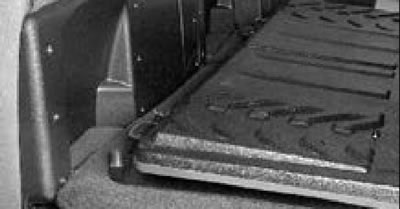

V) Engedje le a fülke falát a rakodóplatform szintjére.



G) A kabin falának emelése fordított sorrendben történik.
