Csatlakoztassa le a fojtószelep-csőről 5 (lásd az ábrát. 2-6) 4-es tömlők a hűtőfolyadék betáplálásához és kiürítéséhez, valamint egy 2-es cső a forgattyúház üresjárati szellőzéséhez. Távolítsa el a fojtószelepcsövet a tömítéssel a vevőhöz rögzítő anyák kicsavarásával 6.
Távolítsa el a tömlőt 1 (rizs. 2-8) tüzelőanyag-cső leválasztásával az üzemanyag-elosztócsőről 2. Csavarjon ki öt anyát, távolítsa el a tartályt 6 (lásd az ábrát. 2-6) tömítéssel és motorszűrő konzollal.
Válassza le a kábelköteget az injektorokról, távolítsa el az üzemanyag-elosztót 2 (rizs. 2-8), miután kicsavart két csavart 3, amelyek egy beömlőcsőhöz vannak rögzítve.

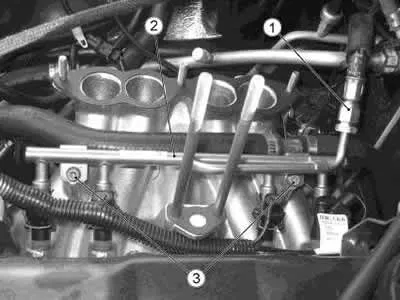

Rizs. 2-8. Az elektromos rendszer elemeinek eltávolítása:
1 - üzemanyag-vezeték tömlő;
2 - üzemanyag-elosztó;
3 - csavar.
Távolítsa el az indítópajzsot.
Csavarja el az anyákat, és távolítsa el a bemeneti csövet.
Lazítsa meg az anyákat 7 (rizs. 2-9) és távolítsa el a szitát 6. Csavarja ki az 1, 4 anyákat és vegye le a kipufogócsonkot 2.

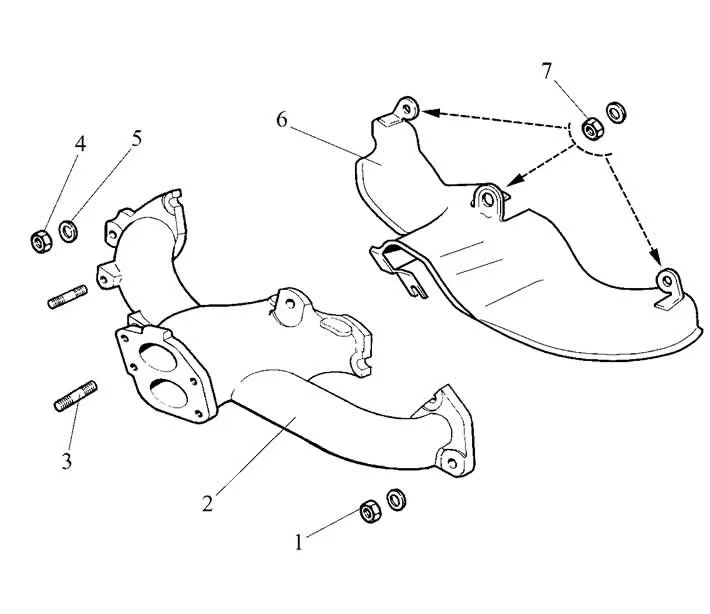

Rizs. 2-9. A kipufogócső eltávolítása:
1 - anya;
2 - kipufogócső;
3 - hajtű;
4 - anya;
5 - alátét;
6 - kollektor képernyő;
7 - szita rögzítő anya.
A motor bal oldalán távolítsa el a gyújtótekercset, a jobb oldalon - a kopogásérzékelőt. Távolítsa el a kondicionáló kompresszort az alfejezetben megadott ajánlások szerint «Légkondicionáló rendszer».
Lazítsa meg az anyákat 8 (lásd az ábrát. 2-63) csavarja ki az 5 csavart, és távolítsa el a segédegységek meghajtójának 7 szíját. Távolítsa el a generátort, a generátortartót, a feszítőt.
Távolítsa el a hűtőfolyadék-szivattyút.
Távolítsa el a csavarokat 2 (lásd a 2-10) és távolítsa el a szervokormány szivattyúját 9.

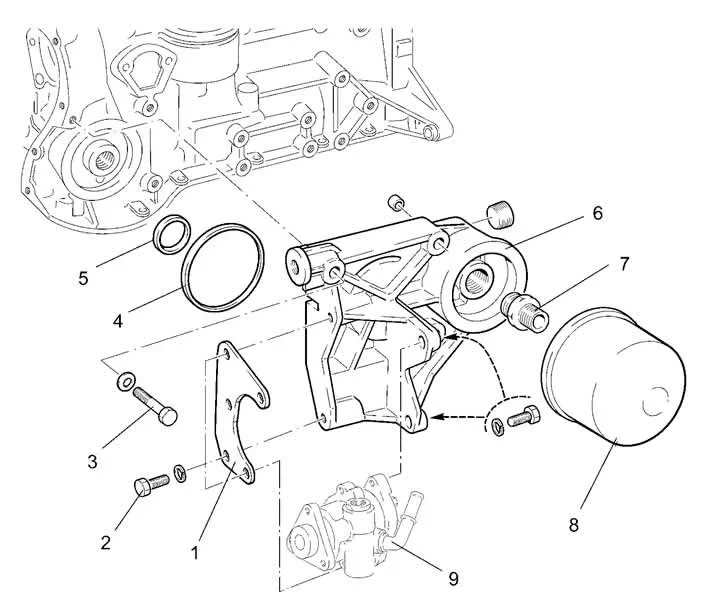

Rizs. 2-10. Az olajszűrő eltávolítása:
1 - lemez;
2 - a hidraulikus nyomásfokozó szivattyú rögzítőcsavarja;
3 - az olajszűrő karjának rögzítőcsavarja;
4 - tömítőgyűrű;
5 - tömítés;
6 - olajszűrő tartó;
7 - szerelvény;
8 - olajszűrő;
9 - szervokormány szivattyú.
Szerszám segítségével csavarja ki és távolítsa el az olajszűrőt 8 a tömítéssel együtt. Csavarja el a 3 csavarokat, és távolítsa el az olajszűrő egyik kart 6.
Távolítsa el a hűtőfolyadék-kivezető csövet és a fűtőberendezéshez vezető hűtőfolyadék-kivezető csövet a hengerfejről.
Távolítsa el a főtengely lengéscsillapítót a lendkerék A.60330/R rögzítővel történő rögzítésével (rizs. 2-11) és csavarkulccsal lazítsa meg az anyát.
Csavarja ki a 11-es érzékelőt (kép 2-12) olajnyomás visszajelző lámpa. Távolítsa el a forgattyúház légtelenítő sapkáját, a forgattyúházat, az olajszivattyú meghajtó fogaskerekes rögzítőjét, az olajszivattyút. Távolítsa el az olajleválasztó leeresztőcső rögzítőjét és távolítsa el a forgattyúház szellőző olajleválasztóját.
Távolítsa el a hengerfej fedelét a motorernyővel és a gázpedál kábeltartóival együtt. Távolítsa el a vezérműtengely meghajtó fedelét. Lazítsa meg a vezérműtengely lánckerék és az olajszivattyú hajtótengely csavarjait.

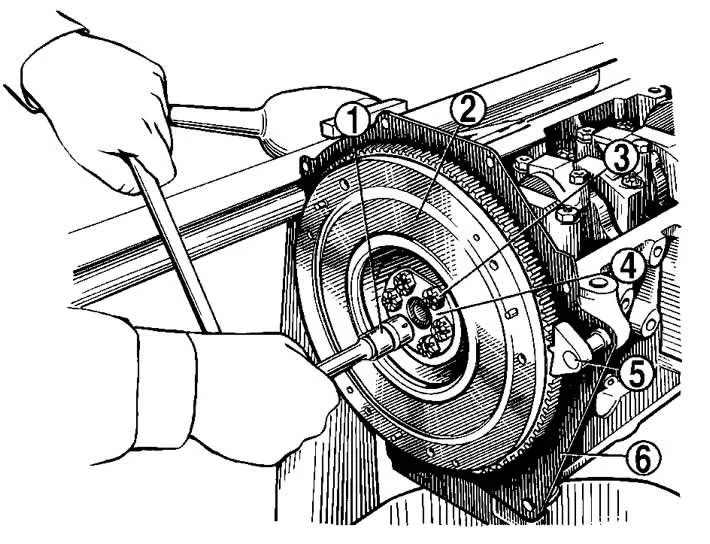

Rizs. 2-11. Lendkerék eltávolítása:
1 kulcs;
2 - lendkerék;
3 - lendkerék rögzítőcsavar;
4 - alátét;
5 - A.60330/R rögzítő a lendkerék elfordulásának megakadályozására;
6 - a tengelykapcsolóház elülső burkolata.
A motorra két opciós hidraulikus feszítők és olajellátó csövek vannak felszerelve. A csövek és a hidraulikus feszítők nem cserélhetők fel.
Az első lehetőséghez: csavarja le a csőszerelvényt 4 (rizs. 2-12) olajellátást, és válassza le a feszítőről 6. Csavarja ki a feszítőt a hengerfejhez rögzítő anyákat, vegye le, majd a csavar kicsavarásával távolítsa el az 1 láncfeszítő saruját 2.
Csavarja le az olajellátó cső 4 csatlakozóját a 9 adapterről, távolítsa el a csövet.
Csavarja ki a 10 csavart, távolítsa el a 9 adaptert és a tömítő alátéteket.

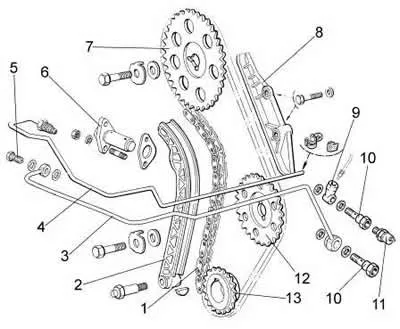

Rizs. 2-12. A láncfeszítő mechanizmus elemei:
1 - lánc;
2 - feszítőpapucs;
3 - cső a feszítőhöz való olajellátáshoz (2. lehetőség);
4 - olajellátó cső a feszítőhöz (1.opció);
5 - csőrögzítő csavar;
6 - láncfeszítő;
7 - vezérműtengely lánckerék;
8 - nyugodtabb;
9 - adapter;
10 - csőrögzítő csavar;
11 - olajnyomás figyelmeztető lámpa érzékelő;
12 - az olajszivattyú hajtótengelyének lánckereke;
13 - főtengely lánckerék.
A második lehetőséghez (telepítve 2008.08.-tól): csavarja ki a cső 3 rögzítőcsavarját 5 a feszítő 6 olajellátásához, távolítsa el a tömítő alátéteket.
Csavarja ki a csövet 3 a hengerblokkhoz rögzítő 10 csavart, távolítsa el a csövet és a tömítő alátéteket.
Távolítsa el az olajszivattyú hajtásának, a vezérműtengelynek és a láncnak a 7. és 5. lánckerekeit.
Lazítsa meg a tőcsavarokat 4 (rizs. 2-13). Távolítsa el a vezérműtengely csapágyházát. Miután kicsavarta a 4 csapok anyáit, és eltávolította a nyomóperemet 1, óvatosan, hogy ne sértse meg a csapágyház támasztékainak felületét, távolítsa el a vezérműtengelyt.

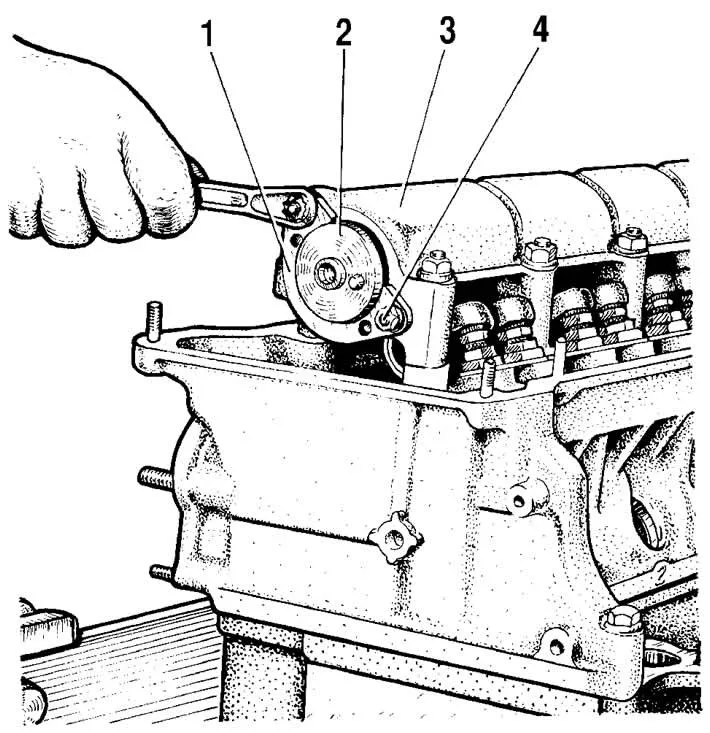

Rizs. 2-13. A vezérműtengely nyomóperemének eltávolítása:
1 - tolókarima;
2 - vezérműtengely;
3 - csapágyház;
4 - csap a nyomókarima rögzítéséhez.
Csavarja el a hengerfej rögzítőcsavarjait, és távolítsa el.
Távolítsa el a nyomóperemet 1 (rizs. 2-14) olajszivattyú meghajtó görgőjét, és távolítsa el a görgőt a hengerblokkról.

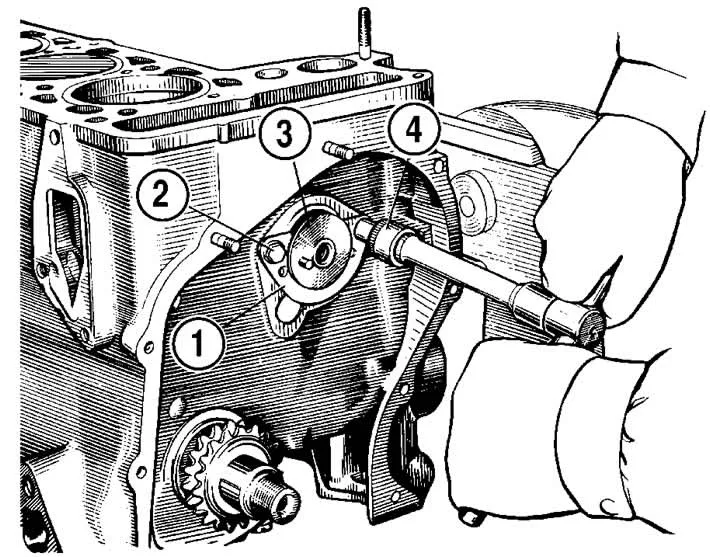

Rizs. 2-14. Az olajszivattyú hajtótengelyének eltávolítása:
1 - tolókarima;
2 - karimás rögzítőcsavar;
3 - olajszivattyú hajtótengelye;
4 - kulcs.

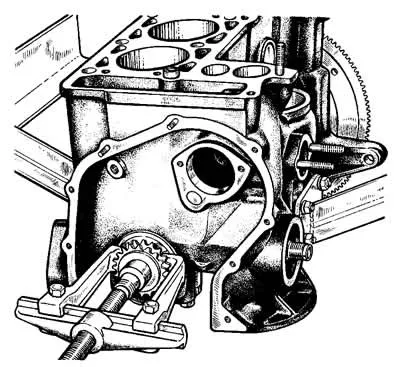

Rizs. 2-15. A főtengely lánckerék eltávolítása univerzális lehúzóval.
Egy univerzális lehúzó segítségével távolítsa el a lánckereket a főtengelyről (rizs. 2-15).
Lazítsa meg a hajtórúd csavarjait, távolítsa el a hajtórúd sapkákat és óvatosan távolítsa el a dugattyúkat a hajtórudakkal együtt a hengereken keresztül. Jelölje meg a dugattyút, a hajtórudat, a fő és a hajtórúd csapágyházait, hogy az összeszerelés során az eredeti helyére kerüljön.
Figyelem. A hajtórúd és a dugattyúcsoport eltávolításakor nem szabad a hajtórúd csavarjait kinyomni a hajtórudakból.
Szerelje fel a rögzítőt 5 (lásd az ábrát. 2-11), csavarja ki a csavarokat 3, vegye le az alátétet 4 és a lendkereket a főtengelyről. Távolítsa el az első tengelykapcsoló ház fedelét.
Speciális lehúzóval távolítsa el a sebességváltó bemenő tengelyének csapágyát a főtengelyben lévő foglalatból (rizs. 2-16).

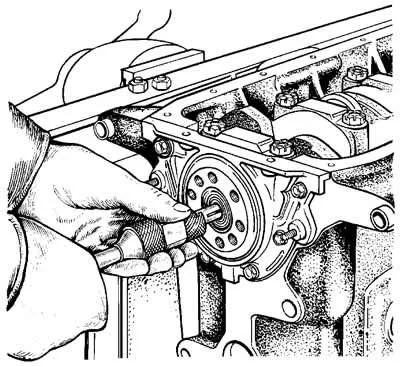

Rizs. 2-16. A sebességváltó tengelycsapágyának kinyomása a főtengelyből.
Távolítsa el a főtengely olajtömítés tartóját.
Fordítsa el a radikális csapágyak fedeleinek csavarjait, távolítsa el őket az alsó laza levelekkel együtt, távolítsa el a forgattyús tengelyt, a felső laza leveleket és a háttámla tartós félgyűrűit.
