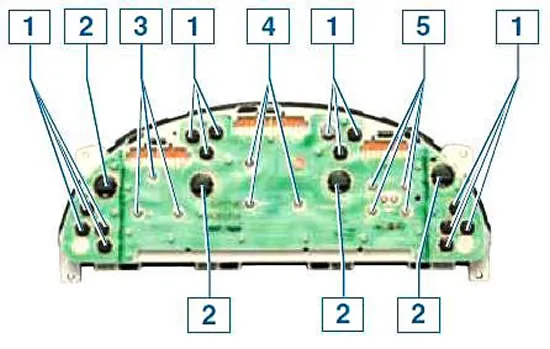

Műszeregység: 1 - ellenőrző lámpák; 2 - műszer megvilágító lámpák; 3 - fordulatszámmérő rögzítőcsavarok; 4 - önmetsző csavarok a sebességmérő rögzítéséhez; 5 - önmetsző csavarok a hűtőfolyadék hőmérséklet- és üzemanyagszint-jelzőinek rögzítéséhez.
Válassza le a vezeték kivezetését az akkumulátor "negatív" pólusáról.
Kormányoszlop burkolatok eltávolítása (cm. A lapátok, a tekercses kábeldob és a kapcsolócsatlakozó eltávolítása).
Kicsavarjuk a csavarokat a fűtés, szellőztetés és légkondicionáló vezérlőegység rögzítéséhez, és leengedjük az egységet anélkül, hogy a rudakat és a dróttömböket leválasztjuk róla (cm. A fűtés, szellőztetés és légkondicionálás vezérlőegységének eltávolítása).
A lyukon keresztül, amelybe a fűtés, szellőztetés és légkondicionáló vezérlőegység be van szerelve..

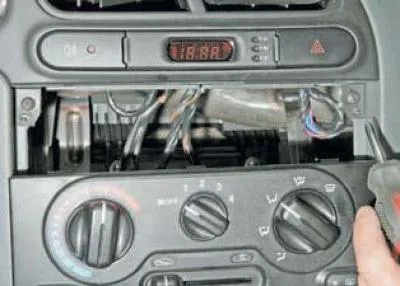

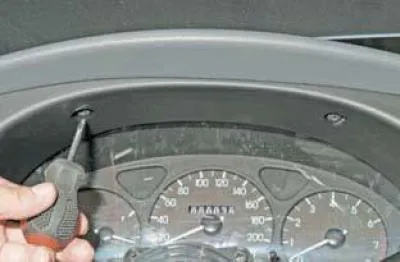

... egy Phillips csavarhúzóval csavarja ki a műszerfal burkolatát rögzítő két csavart.

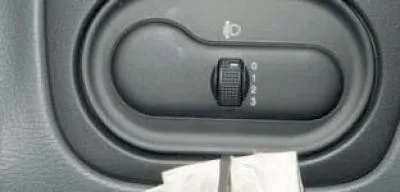

Csavarhúzóval lefeszítjük a fényszóró sugárirány-szabályozó kapcsolóját..

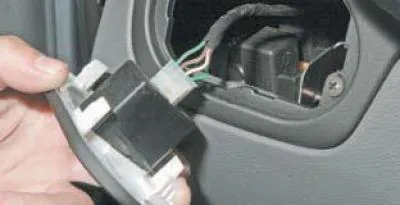

... és távolítsa el a kapcsolót a műszerfalról.

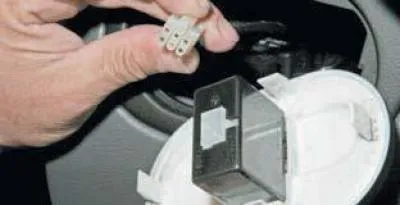

A blokk zárjának megnyomásával leválasztjuk a vezetékblokkot a kapcsolóról.

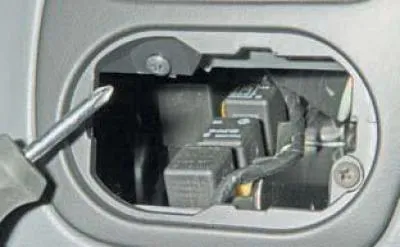

Egy Phillips csavarhúzóval csavarja ki a műszerfal burkolatát rögzítő két csavart.
Egy Phillips csavarhúzóval csavarja ki a műszerfal burkolatát rögzítő két csavart.

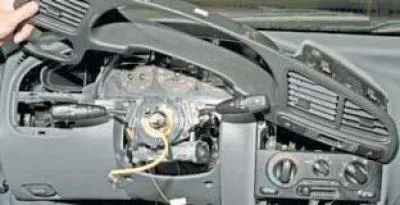

A műszerfal eltávolítása..

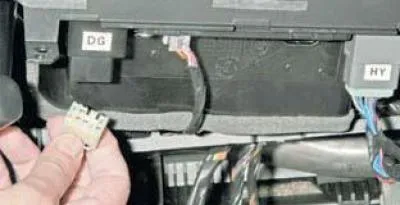

... és válassza le a vezetékblokkokat a hátsó lámpa ködlámpa kapcsolójáról, az óráról és az ébresztőkapcsolóról.

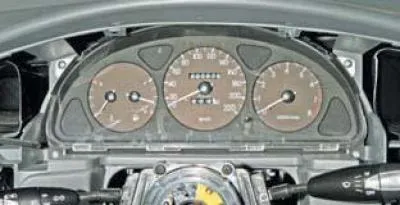

Egy Phillips csavarhúzóval csavarja ki a műszercsoportot rögzítő négy csavart.

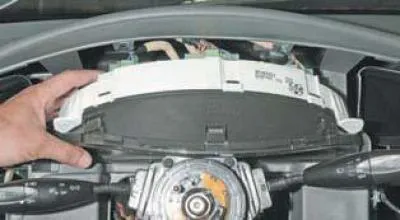

A kombinációt megjelenítjük a műszerfalról..

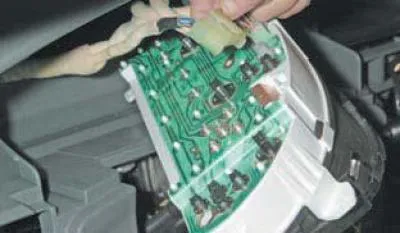

... és a blokkzár megnyomásával leválasztjuk a kombinációról a hűtőfolyadék hőmérséklet és üzemanyagszint jelző vezetékek blokkját.

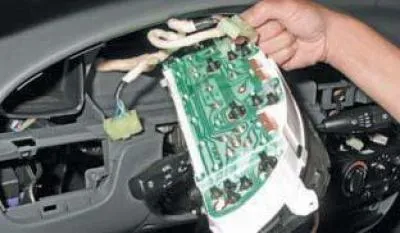

Hasonlóképpen leválasztjuk a sebességmérő vezetékblokkját a kombinációról..

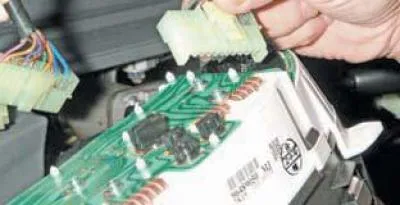

... és egy fordulatszámmérő dróttömb.
A háttérvilágítás vagy a vezérlőlámpa cseréjéhez forgassa el a lámpa foglalatát az óramutató járásával ellentétes irányba..

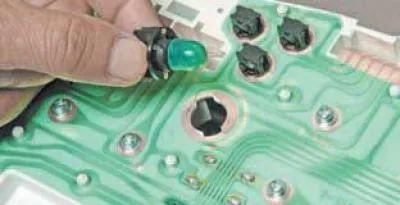

... és vegye ki a patront a lámpával a műszercsoport áramköri lapjának aljzatából.

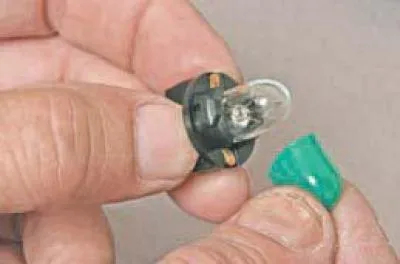

Távolítsa el a zöld fényszűrőt a háttérvilágításról.

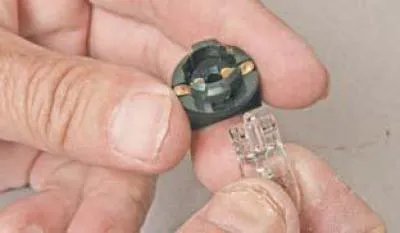

Kivesszük a lámpát a foglalatból.
Az új izzókat fordított sorrendben szerelje be.
A műszer megvilágító lámpáira fényszűrőket helyezünk.
A készülékek eltávolításához..

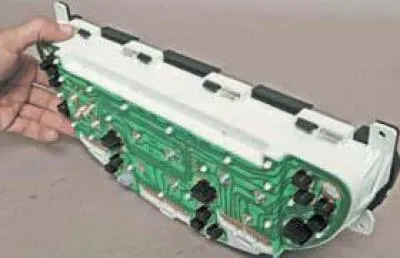

... az ujjával pedig nyomja ki a négy átlátszó üvegrögzítőt a kombináció aljáról..

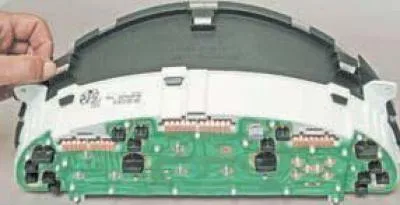

...és három retesz a kombináció tetején..

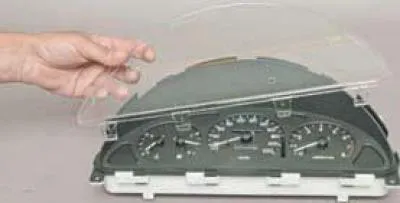

... és távolítsa el az üveget.

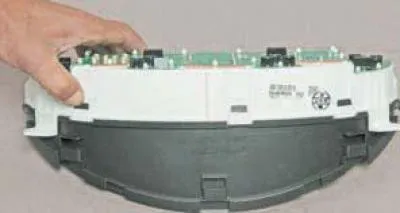

Hasonlóképpen összenyomjuk a bélés három reteszét a kombináció tetején..

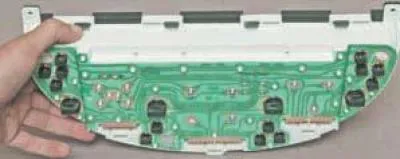

... és négy retesz a kombináció alján..

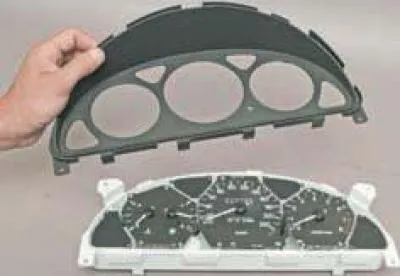

... és távolítsa el a műszercsoport burkolatát.

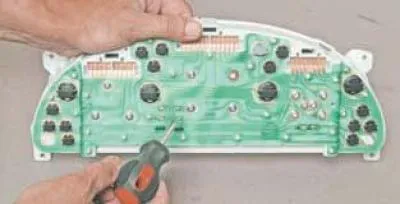

Egy Phillips csavarhúzóval csavarja ki a sebességmérőt rögzítő három csavart.

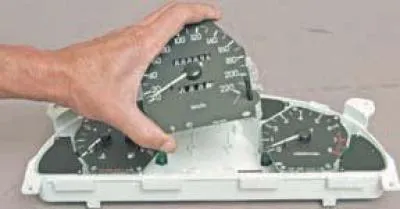

Távolítsa el a sebességmérőt a műszercsoport házából.
Ha szükséges, hasonlóan, a rögzítőcsavarok kicsavarásával eltávolítjuk a megmaradt eszközöket.
A műszercsoport összeszerelését és beszerelését fordított sorrendben végezzük.
