Izvodimo rad na desnoj lanterni, na lijevoj lanterni izvodimo operacije na isti način.

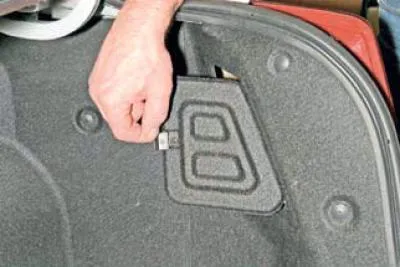

Na limuzini..

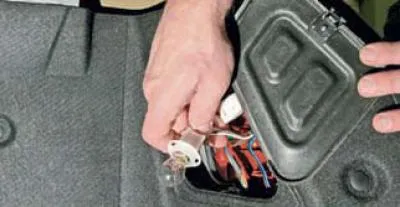

... pritiskom na zasun otvaramo poklopac u presvlaci prtljažnika.

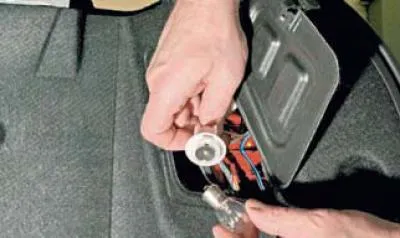

Okretanjem u smjeru suprotnom od kazaljke na satu izvadimo uložak sa žaruljicom svjetla za vožnju unazad iz kućišta lampe.
Pritiskom na lampu okrenite je suprotno od kazaljke na satu i izvadite lampu iz uloška.
Ugradite novu P21W žarulju obrnutim redoslijedom. Kombinirana svjetiljka kočnice i bočnog svjetla ima dvije izbočine smještene na različitim razinama. Prilikom ugradnje svjetiljke P21 / 5W, njezine izbočine moraju stati u odgovarajuće utore utičnice.
Ostale lampe se mijenjaju na isti način.

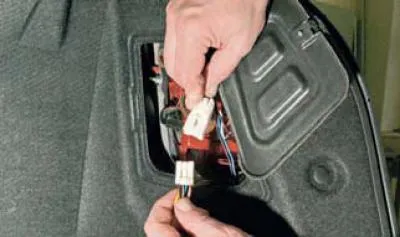

Za uklanjanje stražnjeg svjetla..

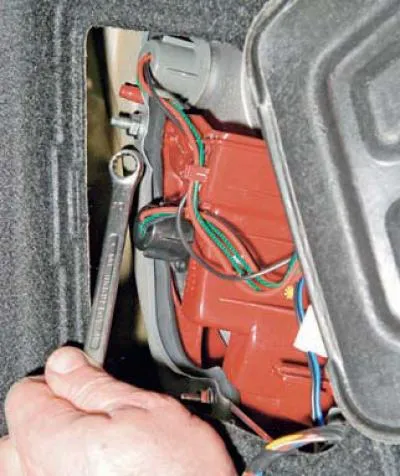

... pritiskom na blokadu bloka odvojite blok žica od konektora lampe.

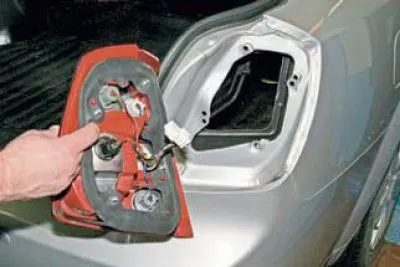

Pomoću ključa "10" odvrnite tri matice koje pričvršćuju svjetiljku (treća matica se ne vidi na fotografiji) …
... i uklonite svjetiljku.

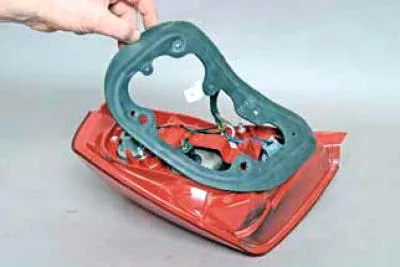

Uklonite gumenu brtvu s prednjeg svjetla.
Potrganu ili izgubljenu elastičnost nadomještamo novom.
Ugradite stražnje svjetlo obrnutim redoslijedom.

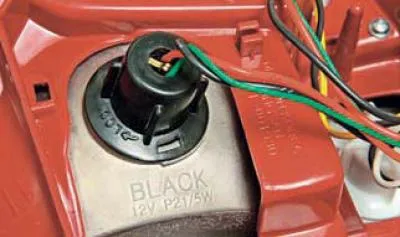

Na tijelu svjetiljke, u blizini svakog uloška, naznačena je boja uloška i snaga svjetiljke.
Na hatchback vozilu, žarulja svjetla stražnjeg blatobrana mora se ukloniti kako bi se zamijenila žarulja u stražnjem blatobranu.

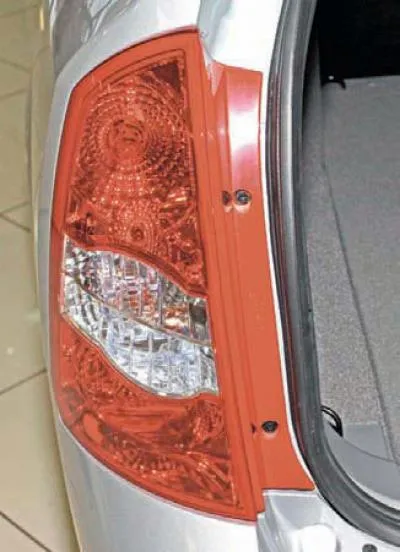

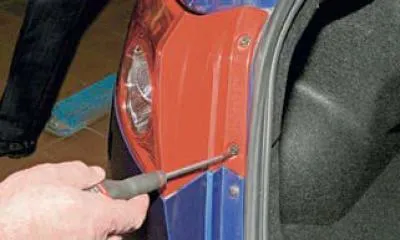

Otvaranje stražnjih vrata

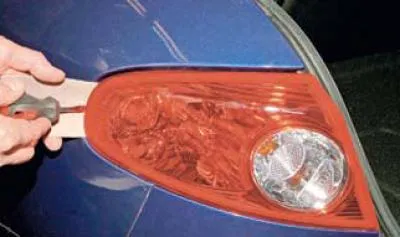

i upotrijebite Phillips odvijač da odvrnete dva vijka koji pričvršćuju svjetiljku.

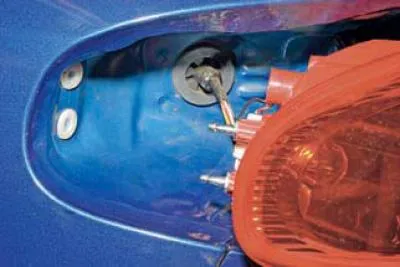

Pomaknite svjetiljku pomoću odvijača

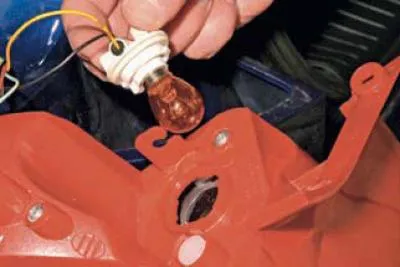

i uklonite montažne igle svjetiljke iz plastičnih čahura na tijelu.

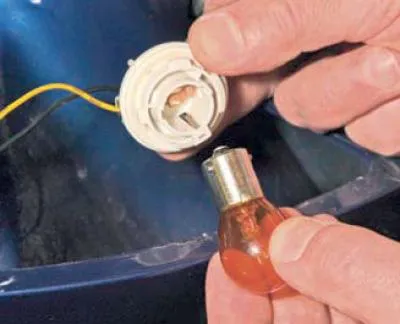

Okretanjem u smjeru suprotnom od kazaljke na satu vadimo uložak sa žaruljicom pokazivača smjera iz kućišta svjetiljke.
Pritiskom na lampu okrenite je suprotno od kazaljke na satu i izvadite lampu iz uloška.
Ugradite novu PY21W žarulju obrnutim redoslijedom.

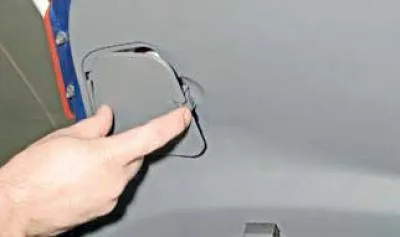

Za zamjenu lampe u lampi na vratima prtljažnika

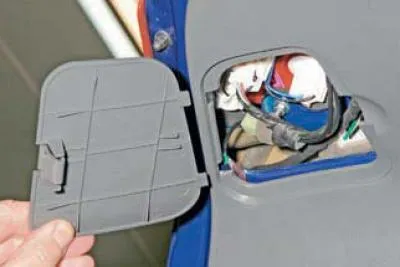

pritisnite zasun poklopca

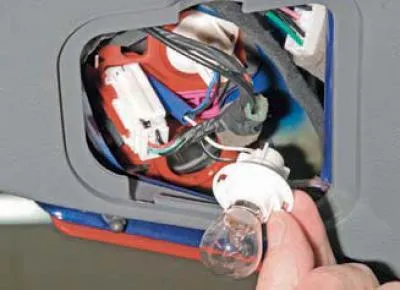

i skinite oblogu vrata.

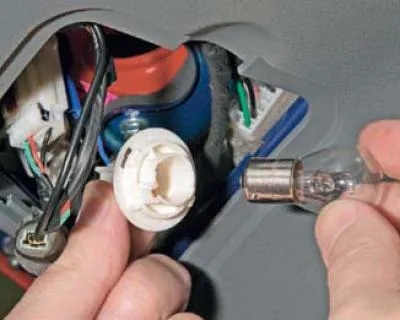

Okretanjem u smjeru suprotnom od kazaljke na satu izvadimo uložak sa žaruljicom svjetla za vožnju unazad iz kućišta lampe.
Pritiskom na lampu okrenite je suprotno od kazaljke na satu i izvadite lampu iz uloška.
Ugradite novu P21W žarulju obrnutim redoslijedom.
Ostale lampe se mijenjaju na isti način.

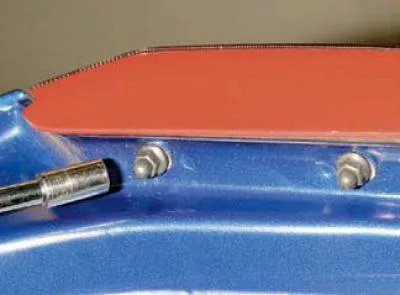

Za uklanjanje stražnjeg svjetla

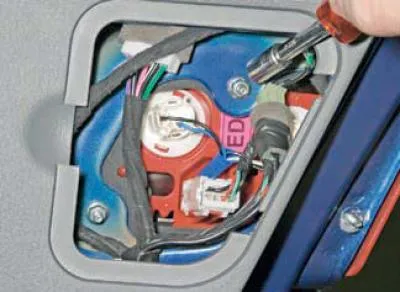

glava "8" odvrnite dvije matice vanjskog pričvršćivanja svjetiljke

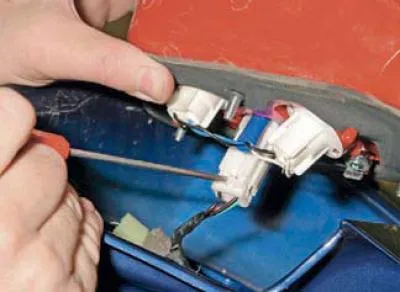

i dvije unutrašnje matice za pričvršćivanje.

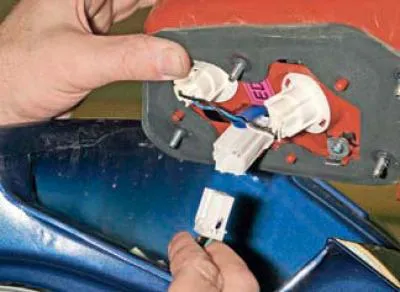

Nakon uklanjanja svjetiljke, pomoću odvijača pritisnite jastučiće zasuna
i odvojite blok žice svjetiljke od bloka kabelskog svežnja.
Ako je potrebno, promijenite brtvu prednjeg svjetla. Ugradite stražnje svjetlo obrnutim redoslijedom.
Na karavanu se mora ukloniti stražnje svjetlo kako bi se zamijenile žarulje.
Otvaranje stražnjih vrata
Pomoću križnog odvijača odvrnite dva samorezna vijka za pričvršćivanje svjetiljke i uklonite svjetiljku, uklanjajući klinove svjetiljke iz plastičnih čahura na tijelu. Mijenjamo svjetla na isti način kao u lampi na stražnjem krilu hatchback automobila. Ugradite stražnje svjetlo obrnutim redoslijedom.
