2. Ослабьте затяжку трех винтов, которыми крепится крышка воздухоочистителя, затем извлеките фильтрующий элемент и отсоедините от нижней составляющей кожуха трубку (нижняя составляющая кожуха также является бачком омывателя ветрового стекла) (см. главу 1).
3. Открутите две гайки кожуха воздухоочистителя/бачка омывателя (см. иллюстрацию).

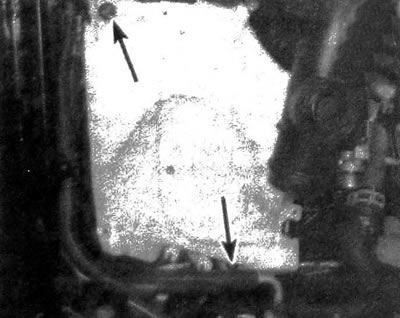

9.3. Расположение гаек нижней составляющей кожуха воздухоочитстителя/бачка омывателя
4. Отсоедините все электроразъемы.
5. Захватите кожух воздухоочистителя/ бачок и снимите его со шпилек, потянув вертикально вверх. Извлеките элемент из моторного отсека.
6. Чтобы снять резонатор, отсоедините разъем датчика температуры подаваемого воздуха, ослабьте зажимы, которыми резонатор крепится к впускному воздуховоду и дроссельному блоку, затем отсоедините воздуховод (см. иллюстрацию).

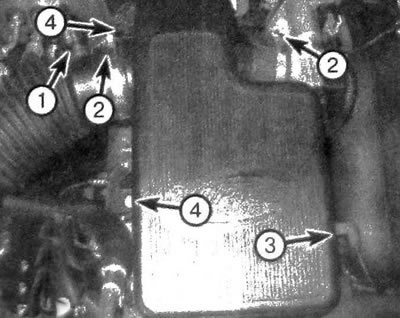

9.6. Элементы резонатора впускного воздуховода: 1. Штекер датчика температуры подаваемого воздуха; 2. Хомуты шлангов; 3. Вакуумная линия регулятора давления топлива; 4. Болты крепления
7. Отсоедините от резонатора вакуумную линию регулятора давления топлива.
8. Выкрутите болты крепления резонатора.
9. Поднимите резонатор и отсоедините от клапанной крышки шланг системы вентиляции картера (см. иллюстрацию).

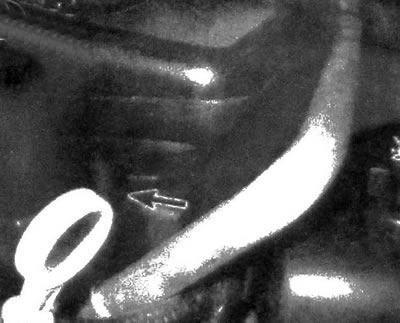

9.9. При снятии резонатора впускного воздуховода необходимо отсоединить от клапанной крышки шланг системы вентиляции картера
10. Установка производится в обратной последовательности снятия.
