Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
1. Отсоедините отрицательный провод аккумулятора. Ослабьте колесные гайки, поднимите автомобиль и установите вертикальные опоры. Снимите переднее колесо.
2. Снимите решетку, радиатора, как описано в подраздел 9.
3. Открутите гайки крепления и снимите подножку.
4. Снимите накладку порога и облицовку короба (см. иллюстрации).

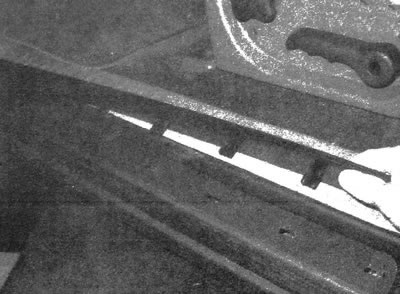

13.4а. Чтобы отсоединить накладку порога, захватите ее за задний конец, приподнимите и потяните вперед

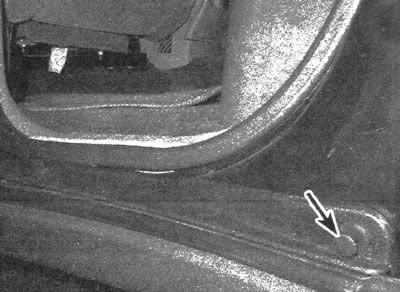

13.4b. Снимите штифт накладки заднего порога, затем отсоедините фиксаторы
Примечание: на автомобилях Trailblazer EXT и Envoy XL необходимо снять только лишь переднюю облицовку короба.
5. Подденьте и снимите пластмассовые заклепки, выкрутите болт и снимите накладку колесной арки (см. иллюстрацию).

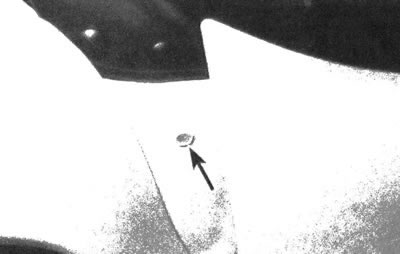

13.5. Выкрутите болт и снимите штифты, которыми крепится накладка колесной арки
6. Выполняя процедуру из-под автомобиля, выкрутите болт крепления, расположенный спереди в колесной арке, болт, расположенный в левом нижнем углу, а также болт крепления крыла к косяку двери (см. иллюстрации).

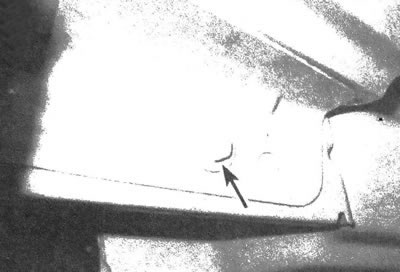

13.6а. После снятия накладки колесной арки выкрутите болт, расположенный спереди...

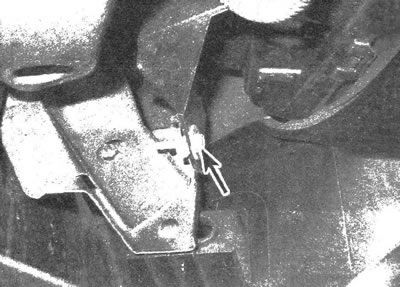

13.6b. ... болт, который находится в левом нижнем углу...

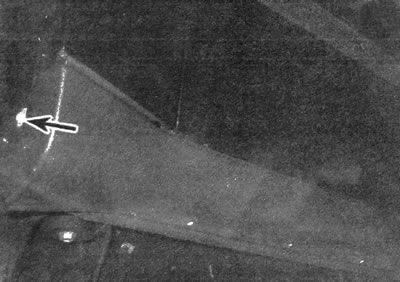

13.6с. ...а также болт крепления крыла к дверному косяку
7. Выкрутите верхние болты крепления крыла (см. иллюстрации).

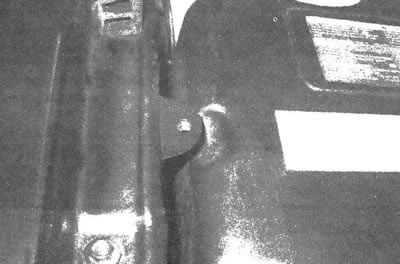

13.7а. Выкрутите болты крепления крыла к передней панели кузова...

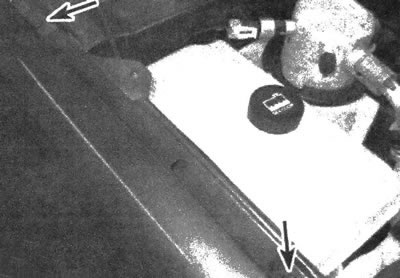

13.7b. ...а также болты, расположенные вдоль верхней кромки крыла (отмечены стрелками' один из болтов не показан)
8. Отсоедините крыло. Чтобы исключить повреждение прилегающих кузовных деталей в ходе снятия крыла, рекомендуется привлечь ассистента.
9. Установка выполняется в обратной последовательности снятия. Надежно затяните все гайки, болты и винты.
