12. Отверните винты, крепящие клапан IAC и снимите клапан (см. иллюстрацию).

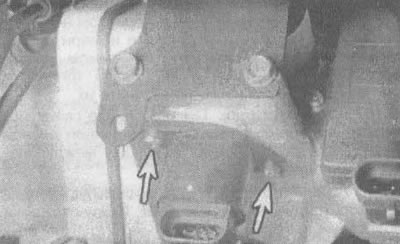

13.12. Вам понадобится крестообразная отвертка для отворачивания винтов, удерживающих IAC (указаны стрелками)
13. Удалите клапан IAC и замените резиновое уплотнительное кольцо.
14. Очистите герметизирующую поверхность корпуса дросселя и отверстие корпуса клапана регулировки подачи воздуха на холостом ходу для обеспечения необходимой герметизации.
Внимание! Не опускайте клапан IAC, представляющий собой электрический прибор, в растворитель или очищающую ванну; в противном случае возможно его повреждение.
15. Перед установкой клапана IAC необходимо проверить расположение распределительной оси. Если ось окажется выдвинутой слишком далеко, можно повредить блок.
16. Измерьте расстояние между концом оси и установочной поверхностью прокладки.
17. Если это расстояние больше 1 1/8 дюйма, уменьшите его, сильно нажав на ось рукой для ее опускания.
18. Установите новое уплотнительное кольцо на блок клапана IAC. Смажьте кольцо моторным маслом.
19. Установите клапан IAC на блок регулировки подачи воздуха в режиме холостого хода и затяните винты.
20. Подсоедините электрический разъем клапана IAC.
Примечание. После сборки не проводятся никакие регулировки клапана IAC. "Сброс" клапана IAC осуществляется блоком ЕСМ после запуска двигателя.
