Общая характеристика двигателя
Нумерация цилиндров:
- Передний ряд (со стороны радиатора) — 2-4-6
- Задний ряд — 1-3-5
Порядок зажигания в цилиндрах — 1-2-3-4-5-6

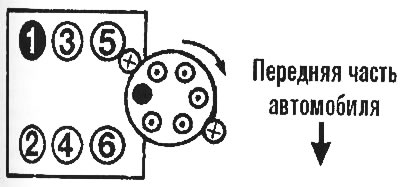

Расположение цилиндров и направление вращения ротора распределителя
Моменты затяжки Футо-фунты
(если не указаны другие единицы)
Болты звездочки распределительного вала — 18
Болты головки цилиндров:
- Первая стадия — 41
- Вторая стадия — на 90° (1/4 оборота)
Болты крепления выпускного коллектора к головке цилиндров — 24
Болты и гайки крепления впускного коллектора к головке цилиндров:
- Первая стадия 13
- Вторая стадия 19
Болты и гайки поддона картера — 15
Болты масляного насоса — 30
Гайки крепления клапанного коромысла — см. раздел 6, пункт 10
Болты крышки цепи привода газораспределительного механизма:
- 6-мм болты — 20
- 8-мм болты — 28
Успокоитель цепи привода газораспределительного механизма — 15
Болты крепления крышки клапанов к головке цилиндров — 89 дюймо-фунтов
Болт антивибратора — 75
