Снятие
2. Снимите крышку цепи привода газораспределительного механизма (см. раздел 13).
3. Временно завернув болт крепления антивибратора в коленчатый вал, гаечным ключом проворачивайте коленчатый вал за этот болт до совмещения меток установки зажигания на звездочках коленчатого и распределительного валов с метками на антивибраторе (см. иллюстрации). При этом поршни 1-го и 4-го цилиндров должны находиться в ВМТ, причем поршень четвертого цилиндра - на такте сжатия (в этом можно убедиться, проверив положение ротора распределителя зажигания, который должен указывать на провод зажигания свечи четвертого цилиндра на крышке корпуса распределителя).

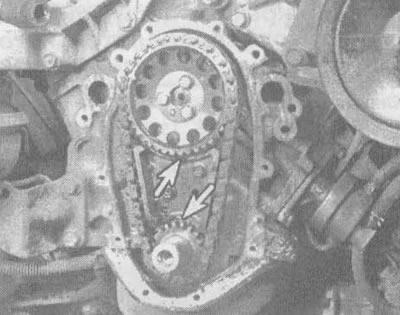

14.3а. Метки установки зажигания (показаны стрелками) должны быть совмещены так, как показано на фотографии: прямая линия должна проходить через центр распределительного вала, метку на звездочке распределительного вала, метку на звездочке коленчатого вала и центр коленчатого вала (на успокоителе также имеются две риски, используемые при регулировке) |
14.3б. Цепь привода распределительного вала и смежные детали: 1 - цепь, 2 - звездочка коленчатого вала, 3 - звездочка распределительного вала, 4 - успокоитель, 5 - болты крепления звездочки распределительного вала (3 штуки), 6 - болты крепления успокоителя (2 штуки) |
Примечание. Не пытайтесь снять звездочки или цепь, пока не выполните эту процедуру, и не проворачивайте коленчатый или распределительный вал после снятия звездочек или цепи.
4. Отверните болты крепления звездочки распределительного вала (см. иллюстрацию). При выполнении этой операции не допускайте проворачивания распределительного вала (если это произошло, вновь совместите метки зажигания и лишь затем отверните болты).

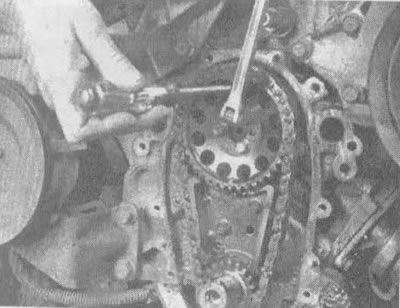

14.4. Отвертка не даст звездочке распределительного вала проворачиваться при отворачивании болтов
5. Снимите звездочку распределительного вала. Если звездочку заклинило, осторожно обстучите одну ее сторону молотком с пластмассовым бойком. Вместе со звездочкой снимите с двигателя цепь привода распредвала.
6. Цепь и звездочка распредвала должны храниться комплектами. Если вы собираетесь устанавливать новую цепь, с помощью съемника спрессуйте с распределительного вала звездочку и установите новую. При установке звездочки совместите проточенную в ней шпоночную канавку со шпонкой на распределительном валу.
7. Проверьте успокоитель цепи привода газораспределительного механизма на наличие трещин и следов износа и при необходимости замените его новым. Успокоитель крепится к блоку цилиндров двумя болтами.
8. Очистите цепь и звездочки растворителем и просушите их струей сжатого воздуха.
Внимание! При использовании сжатого воздуха обязательно надевайте защитные очки.
9. Проверьте все детали на наличие следов износа и повреждений. Обращайте внимание на техническое состояние зубьев звездочек: на них не должно быть сколов, трещин, а также признаков выкрашивания и коробления.
Установка
10. Смажьте опорную (заднюю) поверхность звездочки распределительного вала молибденовой консистентной смазкой или машинным маслом для сборки двигателя (см. иллюстрацию). Наденьте на звездочку приводную цепь со слабиной.

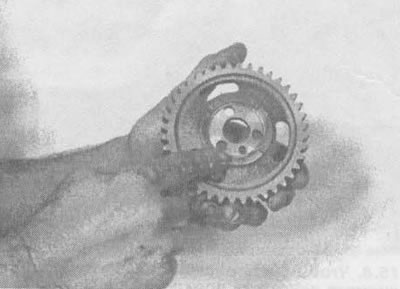

14. 10. Перед установкой звездочки на распределительный вал нанесите смазку на ее опорную (заднюю) поверхность
11. Совместив метки установки зажигания (см. иллюстрацию 14.3а), протяните цепь над звездочкой и установите звездочку на распределительный вал. В случае необходимости натяните звездочку на вал, заворачивая три болта. Недопустимо насаживать ее молотком - это может привести к смещению вогнутой заглушки на другом конце распределительного вала. Затяните болты указанным в технических условиях моментом.
12. Снова проследите за тем, чтобы метки установки зажигания были совмещены. Если они не совпадают, снимите звездочку с распределительного вала и протяните цепь до их совмещения.
13. Если вам понадобилось установить поршень N1 в положение ВМТ на такте сжатия (например, для упрощения процедуры установки распределителя зажигания после замены распределительного вала), проверните коленчатый вал на один полный оборот (на 360 °): метки на коленчатом и распределительном валах займут положение стрелок, показывающих 12 часов. Однако, если распределитель зажигания не был заменен, выполнять эту операцию не обязательно.
14. Смажьте цепь и звездочку распределительного вала чистым моторным маслом. Установите на место крышку цепи (см. раздел 13).
15. Остальные операции выполняются в обратном порядке.
