Внимание! Данную операцию не следует выполнять на автомобилях, оборудованных АБС, поскольку для правильной прокачки таких тормозов необходимы специальные приспособления. Отправьте автомобиль в сервисную мастерскую или в другую ремонтную мастерскую, в которой имеются необходимые инструменты.
Снятие
1. Поднимите заднюю часть автомобиля и надежно закрепите на стойках.
2. Снимите тормозные колодки (см. раздел 5).
3. Тщательно удалите все загрязнения вокруг рабочего тормозного цилиндра.
4. Отсоедините тормозной шланг (см. иллюстрацию). Не оттягивайте тормозную магистраль от рабочего тормозного цилиндра.

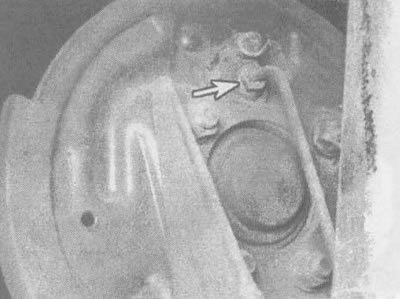

6.4. Для отсоединения тормозной трубки необходимо использовать специальный ключ (накидной гаечный ключ) (тормозная трубка указана стрелкой)
5. Снимите рабочий тормозной цилиндр с тормозного щита и расположите его на чистом верстаке. Немедленно заткните тормозные трубки, чтобы предотвратить потерю тормозной жидкости и ее загрязнение.
Ремонт
6. Отверните клапан прокачки. Снимите манжеты, поршни, защитные чехлы и извлеките из корпуса цилиндра пружину (см. иллюстрацию).

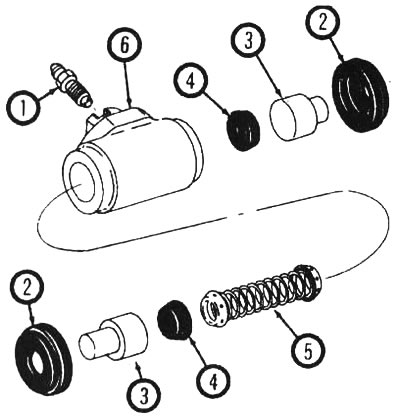

6.6. Детали рабочего тормозного цилиндра: 1 - клапан прокачки, 2 - защитный чехол, 3 - поршень, 4 - манжета, 5 - пружина, 6 - корпус рабочего тормозного цилиндра
7. Очистите тормозной цилиндр тормозной жидкостью, денатурированным спиртом или очистителем тормозной системы.
Примечание. Ни при каких обстоятельствах не используйте для очистки деталей тормозов растворители на основе нефти!
8. Для удаления избытков жидкости из рабочего тормозного цилиндра используйте сжатый воздух и продуйте все каналы.
9. Проверьте, нет ли царапин и коррозии в цилиндре. Для удаления небольших следов коррозии и пятен можно воспользоваться мелкозернистой шлифовальной шкуркой, но если эти дефекты не удается устранить или в цилиндре имеются борозды, цилиндр следует заменить новым.
10. Смажьте новые манжеты тормозной жидкостью.
11. Соберите рабочий тормозной цилиндр, проследив за тем, чтобы защитные чехлы сели на свои места.
Установка
12. Разместите рабочий тормозной цилиндр на прежнем месте и воспользуйтесь деревянным бруском, чтобы заклинить его между фланцем и корпусом цилиндра, чтобы удерживать его на месте (см. иллюстрацию).

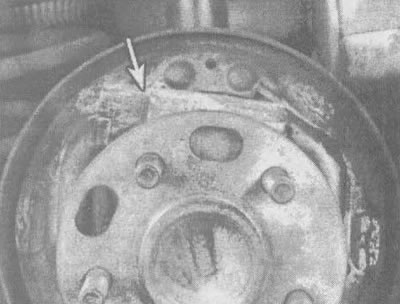

6.12. Для того, чтобы удерживать рабочий тормозной цилиндр на месте, следует использовать деревянный брусок (указан стрелкой)
13. Установите фиксатор рабочего тормозного цилиндра поверх последнего, используя головку на 1 1/8 дюйма, чтобы установить цилиндр на место.
14. Подсоедините трубопровод и установите тормозные колодки.
