Зняцце

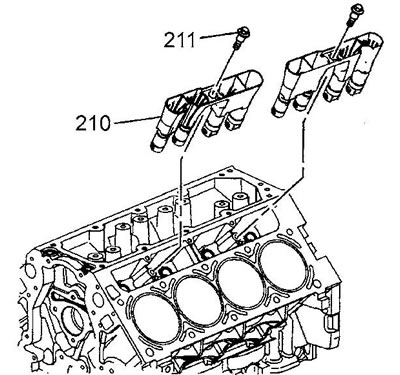

1. Зніміце галоўку блока цыліндраў.
2. Адкруціце балты (211) мацавання накіроўвалай клапанаў. Момант зацяжкі 12 Нм.
3. Зніміце накіроўвалыя штурхальнікаў (210) разам са штурхачамі. Пазначце месцы ўстаноўкі накіроўвалых. Падрэз у накіроўвалай павінен супадаць з выступам у блоку рухавіка.

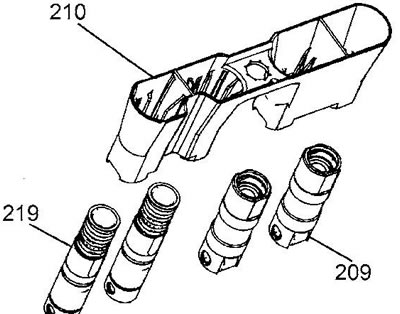

4. Выміце з накіроўвалай (210) штурхальнікі (209) і (219).
Заўвага: на рухавіках без сістэмы адключэння цыліндраў усе штурхачы аднолькавыя, паз. (209).

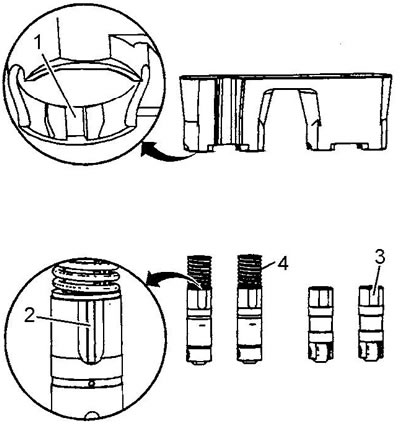

Увага: на рухавіках з сістэмай адключэння цыліндраў штурхачы фіксуюцца ад правароту выступам (2) у прарэзы (1) накіроўвалай. Звычайныя штурхачы ад правароту фіксуюцца па плоскасці.
1 - выраз, 2 - выступ, 3 - плоскасць, 4 - замыкальная спружына
5. Пазначце месцы ўстаноўкі дэталей так, каб пры зборцы ўстанавіць дэталі на старыя месцы.
6. Прамыйце і агледзіце штурхачы.
Усталяванне
7. Устаноўка праводзіцца ў зваротным парадку. Пры ўсталёўцы змазвайце штурхачы маторным маслам.
