Зняцце
Увага: пры замене размеркавальнага вала адначасова заменіце штурхачы клапанаў.
1. Зніміце апору радыятара.
2. Зніміце штурхачы клапанаў.
3. Зніміце пярэднюю крышку рухавіка.
4. Зніміце ланцуг прывада ГРМ. На рухавіках ранніх мадэляў адкруціце ніт мацавання датчыка становішча размеркавальнага вала, зніміце датчык. Момант зацяжкі 25 Нм.

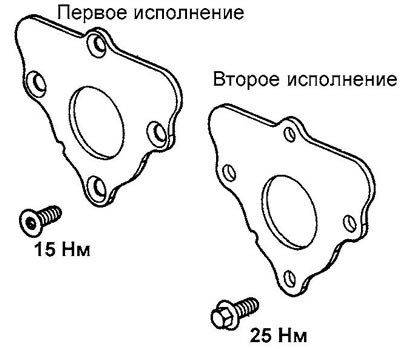

5. Адкруціце ніты (204) мацаванні восевага фіксатара (203) размеркавальнага вала.
Момант зацяжкі: ніт са звычайнай галоўкай 25 Нм; ніт з галоўкай Тогх 15 Нм.
Заўвага: усе шыйкі размеркавальнага вала маюць аднолькавы памер. Пры зняцці і ўстаноўцы вала не пашкодзіце паверхню падшыпнікаў.

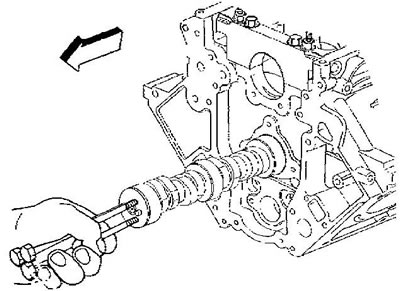

6. Загарніце тэхналагічны ніт (балты) у шкарпэтку размеркавальнага вала.
7. Выкарыстоўваючы ніт (балты) як дзяржальню, круціце і выцягвайце размеркавальны вал з блока.
Усталяванне
8. Устаноўка праводзіцца ў зваротным парадку. Перад усталёўкай размеркавальнага вала вышмаруйце шыйкі вала маторным алеем.
