Зняцце
1. Зліце астуджальную вадкасць з сістэмы астуджэння рухавіка. Глядзіце кіраўніка "Сістэма ахладжэння".

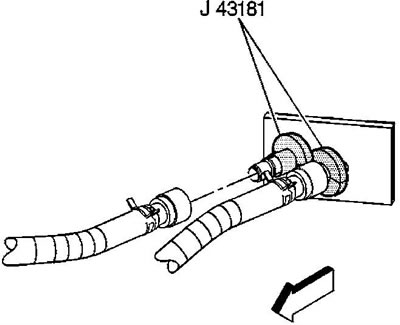

2. Пры дапамозе спецыяльнай прынады адлучыце шланг падводу холадагенту ад радыятара ацяпляльніка.
3. Пры дапамозе спецыяльнага прыстасавання адлучыце шланг адводу холадагенту ад радыятара ацяпляльніка.
4. (Мадэлі з 2007 г.) Зніміце вечка впускного калектара.
5. (Мадэлі з 2007 г.) Зніміце акумулятарную батарэю.
6. Зніміце акумулятар кандыцыянера..
7. Зніміце кранштэйны панэлі прыбораў. Глядзіце кіраўніка "Кузаў".
8. Адлучыце шланг ад блока кліматычнай усталёўкі.
9. Адлучыце ўсе электрычныя раздымы блока кліматычнай устаноўкі.

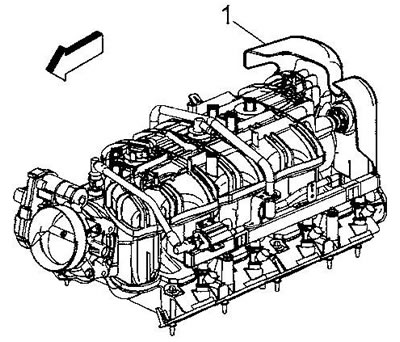

10. (Мадэлі з 2007 г.) Усталюйце задняе вечка рухавіка (1) ззаду ўпускнога калектара.

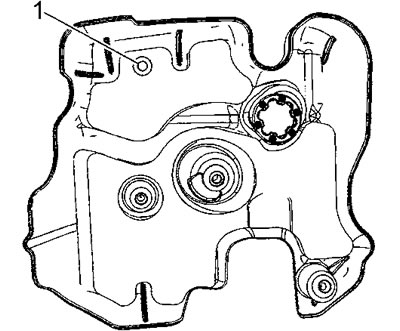

11. (Мадэлі з 2007 г.) Усталюйце ізалявальную накладку пад вечка. Прасвідруйце адтуліну 025,4 мм у заднім вечку для доступу да гайкі мацавання блока кліматычнай усталёўкі.

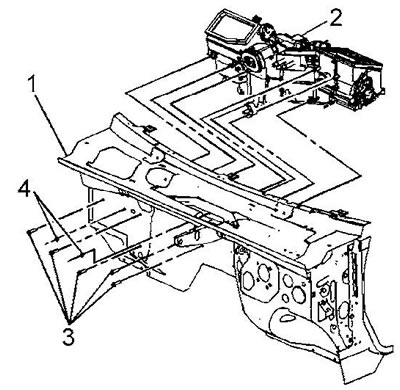

12. Адкруціце гайкі (4) мацавання блока кліматычнай усталёўкі (2). Момант зацяжкі 9 Н·м.
13. Адкруціце балты (3) мацавання блока кліматычнай усталёўкі (2). Момант зацяжкі 4 Н·м.
14. Зніміце блок кліматычнай усталёўкі (2).
Усталяванне
15. Устаноўка праводзіцца ў зваротным парадку.
16. Правядзіце вакуумаванне сістэмы і запраўку сістэмы холадагентам.
17. Пры дапамозе спецыяльнай прынады праверце падлучаныя штуцэры сістэмы на наяўнасць уцечкі холадагенту.
18. Заліце ахаладжальную вадкасць у сістэму ахаладжэння рухавіка.
