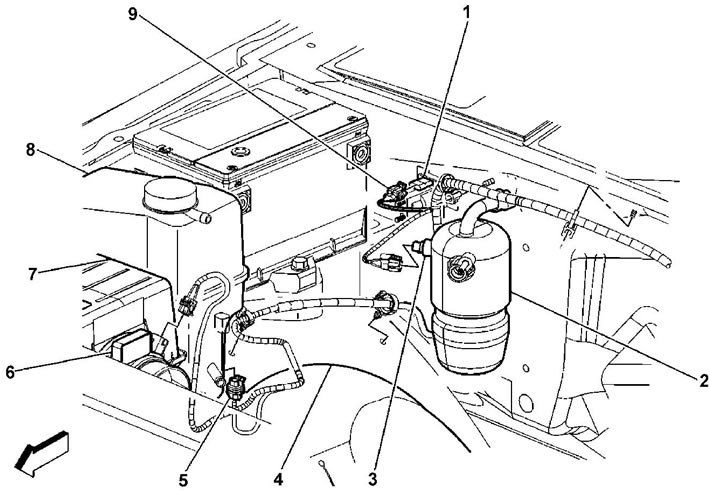

Выключальнік па ціску і акумулятар кандыцыянера. 1 - рэле дадатковай акумулятарнай батарэі, 2 - акумулятар кандыцыянера, 3 - выключальнік па ціску, 4 - колавая ніша, 5 - раздым датчыка ўзроўня астуджальнай вадкасці, 6 - датчык выдатку паветра, 7 - паветраны фільтр, 8 - пашыральны бачок, 9 - электрычны раз'ём рэле дадатковай акумулятарнай батарэі.
Зняцце
1. Адпампуйце холадагент з сістэмы кандыцыянавання.

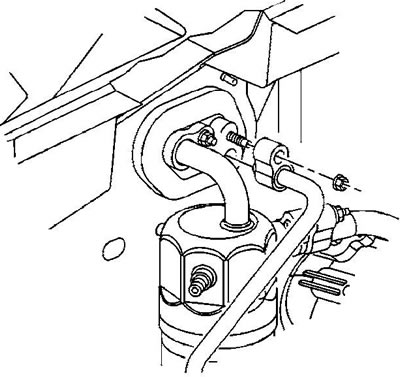

2. Адкруціце гайку мацавання трубкі выпарніка. Момант зацяжкі 16 Н·м.
3. Адлучыце трубку ад выпарніка.
4. Адкруціце гайку мацавання трубкі выпарніка (3). Момант зацяжкі 25 Н·м.
5. Адлучыце электрычны раз'ём датчыка контуру нізкага ціску.
6. Адкруціце гайку мацавання шланга кампрэсара да акумулятара. Момант зацяжкі 16 Н·м.
7. Адлучыце шланг ад акумулятара.

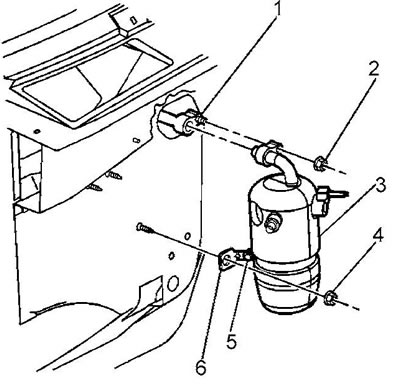

8. Адкруціце гайку (2) мацавання акумулятара да выпарніка. Момант зацяжкі 16 Н·м.
9. Адкруціце гайку (4) мацавання кранштэйна акумулятара. Момант зацяжкі 9 Н·м.
10. Зніміце акумулятар (3).
11. Адкруціце ніт (5) мацавання кранштэйна да акумулятара. Момант зацяжкі 10 Н·м.
12. Зніміце кранштэйны (6) з акумулятара.
13. Зніміце і выкінеце ўшчыльняльныя кольцы.
Усталяванне
14. Устаноўка праводзіцца ў зваротным парадку,
Важна: у выпадку замены акумулятара заліце ў новы акумулятар неабходную колькасць алею для сістэм кандыцыянавання. Глядзіце раздзел "Аб'ёмы заліваецца вадкасцей сістэмы кандыцыянавання".
15. Правядзіце вакуумаванне сістэмы і запраўку сістэмы холадагентам.
16. Пры дапамозе спецыяльнай прынады праверце сістэму на наяўнасць уцечкі холадагенту.
