Зняцце і ўстаноўка
Зняцце. Расшплінтуйце і адкруціце гайкі, якімі шаравыя пальцы бакавых цяг мацуюцца да рычагоў 9 (гл. мал. 5-1) на паваротных кулаках 7.
Мал. 5-1. Рулявы механізм у зборы з прывадам:
1 - бакавая цяга;
2 - сошка;
3 - сярэдняя цяга;
4 - маятнікавай рычаг;
5 - рэгулявальная муфта;
6 - ніжні шаравой шарнір падвескі;
7 - правы паваротны кулак;
8 - верхні шаравой шарнір падвескі;
9 - рычаг правага паваротнага кулака;
10 - кранштэйны маятнікавага рычага;
11 - рулявы механізм;
12 - ланжэрон кузава.
Здымнікам выміце шаравыя пальцы з канічных гнёздаў на рычагах.
Расшплінтуйце і адкруціце гайкі мацавання шаравых пальцаў сярэдняй і бакавых цяг да сошкі 2 і да маятнікавага рычага 4. Карыстаючыся здымнікам, выміце пальцы з адпаведных гнёздаў на рычагах і зніміце цягі.
Ўстаноўка. Усталёўвайце цягі рулявога кіравання ў парадку, зваротным зняцці. Усе гайкі шаравых пальцаў зацягвайце дынамаметрычным ключом з наступнай шплінтоўкай. Калі выраз гайкі не супадае з адтулінай пад шплінт, то гайку давярніце на кут, меншы 60° для забеспячэння шплінтоўкі.
Пасля ўсталёўкі адрэгулюйце сыходжанне перадпакояў колаў.
Праверка і рамонт. Праверце стан ахоўных каўпачкоў 2 (мал. 5-5), як апісана вышэй (гл «Агляд, праверка і рэгуляванне рулявога кіравання»). Пашкоджаныя ахоўныя каўпачкі заменіце.

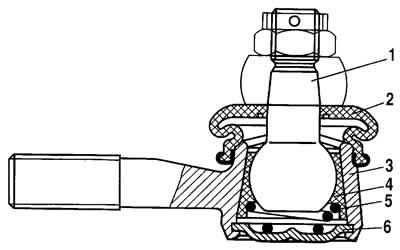

Мал. 5-5. Разрэз шаравога шарніра цягі:
1 - шаравой палец;
2 - грязезащитный каўпачок;
3 - корпус шарніра;
4 - укладыш;
5 - спружына;
6 - заглушка.
Праверце па радыяльным і восевым зазоры стан шаравых шарніраў цяг. Калі адчуваецца вольны ход пальца 1 у корпусе 3, а таксама пры трапленні ў шарнір бруду, пяску, пры з'яўленні карозіі на шаравым пальцы, пры поўным выкарыстанні ходу апорнага ўкладыша - заменіце шарнір з наканечнікам цягі.
