- мадэль для лёгкіх умоў;
- стандартная мадэль;
- мадэль для складаных умоў.
Мадэлі адрозніваюцца толькі аб'ёмам ОЖ. Пластыкавыя бачкі мацуюцца справа і злева ад трубчастай часткі радыятара.
На аўтамабілях, абсталяваных аўтаматычнай КПП, трубаправоды астуджальнай вадкасці КПП праходзяць праз левы бачок радыятара. Зліўны кран ОЖ знаходзіцца на радыятары.
Зняцце радыятара
1. Адключыце "-" провад АКБ.
2. Зліце частка ОЖ з сістэмы астуджэння.
3. Зніміце вентылятар.

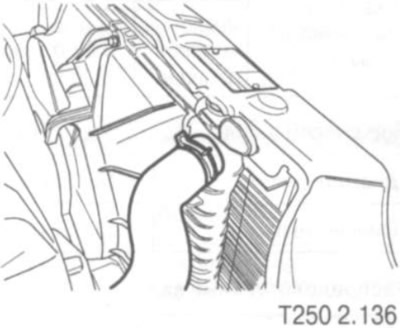

4. Адлучыце верхні шланг ад радыятара.

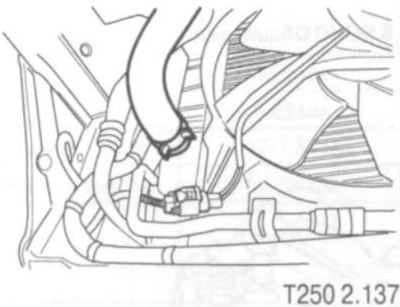

5. Адлучыце ніжні шланг радыятара.

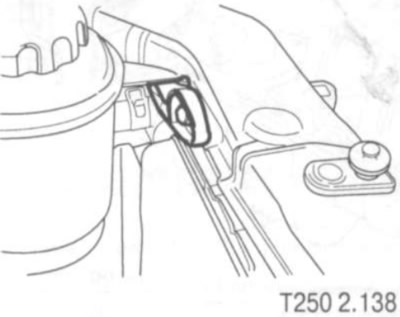

6. Адлучыце шланг пашыральнага бачка ад радыятара.

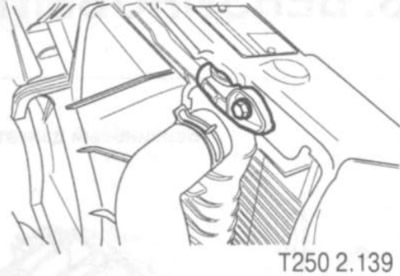

7. Зніміце левы і правы верхнія ўсталявальныя кранштэйны радыятара.
8. Зніміце радыятар.
Увага: у радыятары яшчэ знаходзіцца значная колькасць астуджальнай вадкасці. Зліце рэшткі вадкасці ў ёмістасць.
Усталяванне радыятара
1. Усталюйце радыятар на месца, усталяваўшы пад радыятар гумовыя амартызацыйныя падушкі.
2. Устанавіце крапежныя элементы радыятара на месца.
3. Усталюйце правы і левы верхнія ўсталявальныя кранштэйны радыятара.
4. Замацуйце радыятар, зацягнуўшы шрубы мацавання момантам 10 Нм.
5. Падлучыце шланг пашыральнага бачка да радыятара і замацуеце яго хамутом.
6. Усталюйце верхні і ніжні шлангі радыятара на месца і замацуеце іх хамутамі.
7. Усталюйце вентылятар.
8. Запраўце сістэму ахаладжэння рухавіка.
9. Падлучыце «-» провад АКБ.
