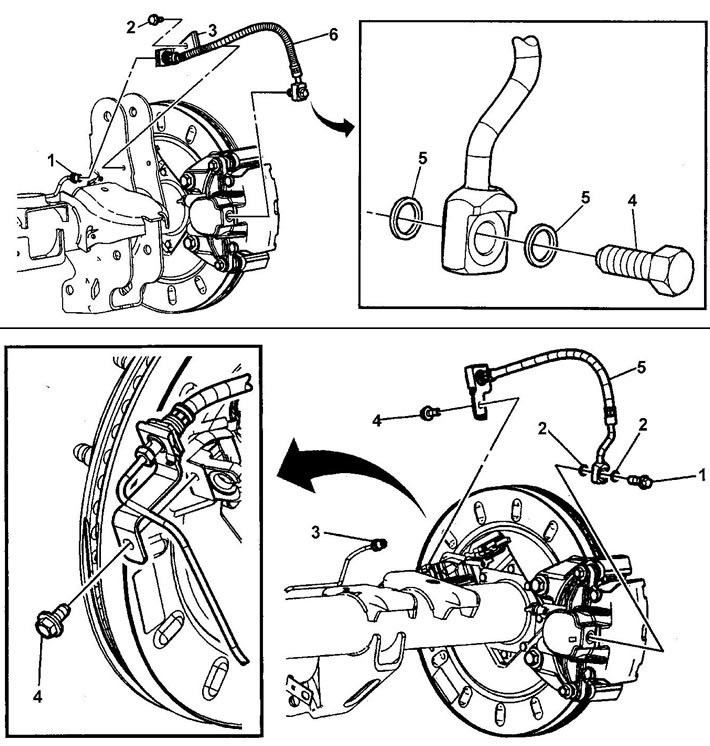

Заден спирачен маркуч - демонтаж и монтаж, серия 1500 (горе и 2500 (долу)
Оттегляне
Серия 1500
1. Повдигнете автомобила и поставете предпазните стойки под рамката.
2. Свалете задното колело.
3. Разчистете мястото на свързване на спирачния маркуч към спирачната тръба.
Забележка: Скобата на спирачния маркуч е част от маркуча и не може да се обслужва отделно.
4. Отстранете гайката за закрепване на спирачния маркуч към спирачната тръба (1). Момент на затягане 25 Nm.
Забележка: Дръжте спирачната тръба с втори гаечен ключ, когато сваляте и монтирате маркуча.
5. Запушете отворени отвори.
6. Отстранете болта (2), закрепващ скобата на маркуча към гредата на оста. Момент на затягане 9 Nm.
7. Отстранете маркуча и скобата от гредата на оста.
#img2#
8. Завъртете болта (4) на закрепването на спирачния маркуч към опората на спирачката. Запушете отворени отвори. Момент на затягане 40 Nm.
9. Отстранете и изхвърлете медните уплътнителни шайби.
10. Свалете спирачния маркуч.
11. Монтажът се извършва в обратен ред. Обезвъздушете спирачната система след монтажа.
Серия 2500
1. Повдигнете автомобила и поставете предпазните стойки под рамката.
2. Свалете задното колело.
3. Завъртете болта (1) на закрепването на спирачния маркуч към опората на спирачката. Момент на затягане 40 Nm.
4. Отстранете и изхвърлете медните уплътнителни шайби (2). Не поставяйте отново шайби.
5. Разчистете мястото на свързване на спирачния маркуч към спирачната тръба.
6. Отстранете гайката за закрепване на спирачния маркуч към спирачната тръба (3). Момент на затягане 25 Nm.
Забележка: Дръжте спирачната тръба с втори гаечен ключ, когато сваляте и монтирате маркуча.
7. Завъртете болта (4) за закрепване на рамото на спирачния маркуч към рамката. Момент на затягане 12 Nm.
8. Свалете спирачния маркуч.
Инсталиране
9. Монтажът се извършва в обратен ред. обезвъздушете спирачната система.
