Рамка на спирачния маркуч и заден мост Демонтаж и монтаж
Оттегляне
Забележка: Процедурите за премахване и инсталиране са базирани на модели GMT900.
Серия 1500
1. Повдигнете автомобила и поставете предпазните стойки под рамката.
2. Почистете точките на свързване на спирачните маркучи към спирачните тръби на рамката.

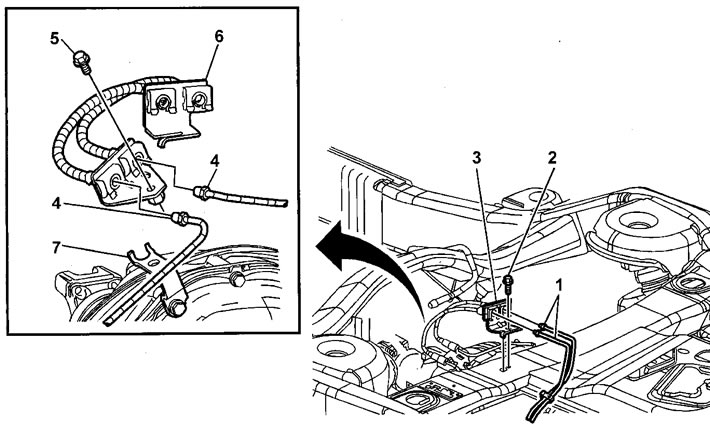

3. Отстранете гайката за закрепване на спирачния маркуч към спирачната тръба (1). Момент на затягане 25 Nm.
Забележка: Дръжте спирачната тръба с втори гаечен ключ, когато сваляте и монтирате маркуча.
4. Завъртете болта (2) за закрепване на рамото на спирачния маркуч към рамката. Момент на затягане 25 Nm.
5. Отстранете скобата и маркучите от рамката.
6. Разчистете местата за свързване на спирачните маркучи към спирачните тръби на гредата на моста.
7. Отвийте гайката за закрепване на спирачния маркуч към спирачната тръба (4). Момент на затягане 25 Nm.
Забележка: Дръжте спирачната тръба с втори гаечен ключ, когато сваляте и монтирате маркуча.
8. Завъртете болта (5) на закрепването на рамото на спирачния маркуч към гредата на моста. Момент на затягане 25 Nm.
9. Свалете спирачния маркуч.
10. Монтажът се извършва в обратен ред. Обезвъздушете спирачната система след монтажа.
Серия 2500
1. Повдигнете автомобила и поставете предпазните стойки под рамката.

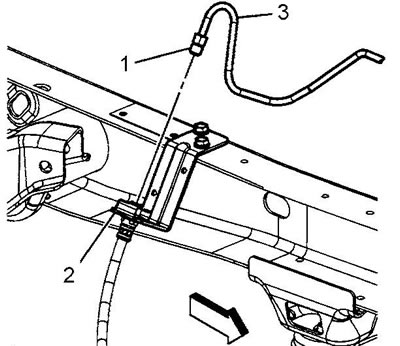

2. Разчистете мястото на свързване на спирачния маркуч към спирачната тръба.
3. Завъртете гайката (1) на закрепването на спирачната тръба (3) към спирачния маркуч (2). Момент на затягане 25 Nm.
Забележка: Дръжте спирачната тръба с втори гаечен ключ, когато сваляте и монтирате маркуча.
4. Запушете отворените отвори.

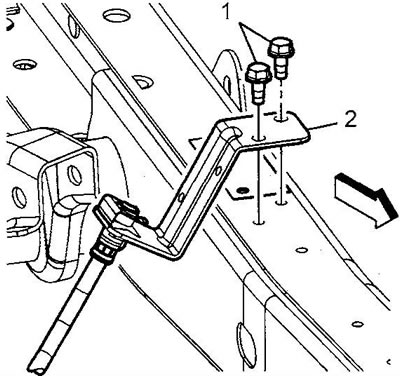

5. Отстранете болтовете (1) за закрепване на рамото (2) към рамката.

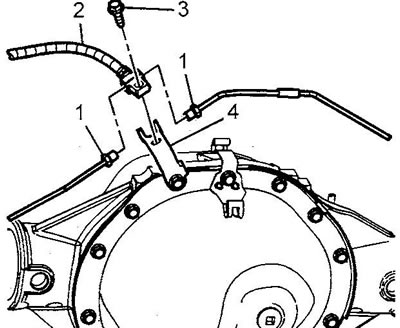

6. Отстранете гайките (1) за закрепване на спирачните тръби към спирачния маркуч (2). Момент на затягане 25 Nm.
7. Завъртете болта (3) на закрепването на спирачния маркуч към рамото (4). Момент на затягане 25 Nm.
8. Свалете спирачния маркуч.
Инсталиране
9. Монтажът се извършва в обратен ред. Обезвъздушете спирачната система след монтажа.
