Оттегляне
1. Изключете отрицателния кабел на акумулатора.
2. Деактивирайте системата за пасивна безопасност.
3. Отстранете всмукателния канал.
4. Свалете корпуса на въздушния филтър.
5. Свалете решетката.
6. (Само за Avalanche) Отстранете армировката на решетката.
7. Свалете предната броня.
8. Отстранете предния сензор за сблъсък на системата за пасивна безопасност.
9. Свалете фаровете.
10. Отстранете модулите на лампите на указателите на завой.
11. Отстранете скобата на ключалката на капака, поставете кабела на ключалката настрани.

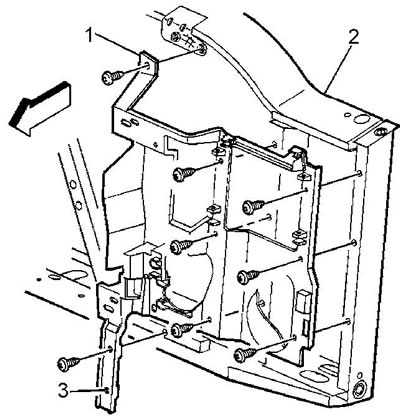

12. Ако е инсталиран, отстранете съединителя (2) на рамката на радиатора.
13. Завъртете от съединителя (2) опората на корпуса на фара (1).
14. Изключете гнездото на звуковия сигнал.
15. Свалете радиатора.
16. Ако е инсталиран, отстранете охладителя на течността за автоматична скоростна кутия.
17. Отстранете капака на горния радиатор.
18. Отстранете капаците на страничните радиатори.
19. Отстранете болтовете за закрепване на течния охладител на системата на усилвателя на кормилното управление, поставете охладителя настрани.
20. Изключете съединителя на превключвателя за автоматична рециркулация (системи за отопление и климатизация).
21. Ако е инсталиран, отстранете кондензатора на климатика,

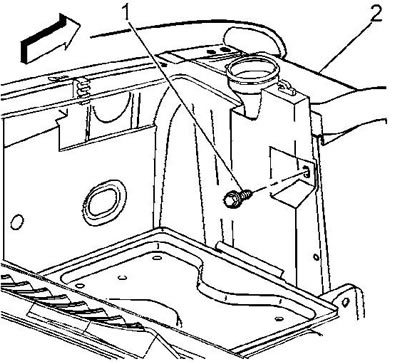

22. Завъртете горния болт на закрепването на резервоара за миене (1) към съединителя (2). Момент на затягане 9 Nm.
23. Отстранете тавата на батерията.

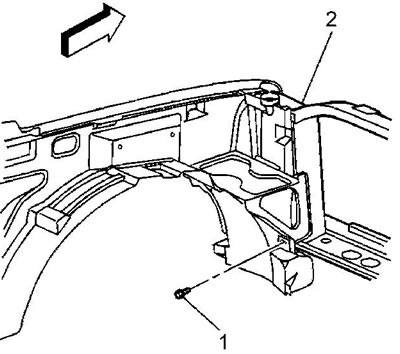

24. Завъртете долния болт на закрепването на резервоара за миене (1) към съединителя (2). Момент на затягане 9 Nm.

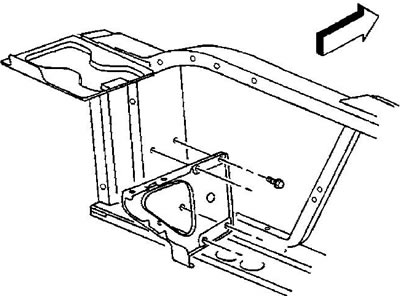

25. Отстранете опората на тавата на батерията. Момент на затягане 9 Nm.
26. Свалете опорната скоба на корпуса на въздушния филтър. Момент на затягане 9 Nm.

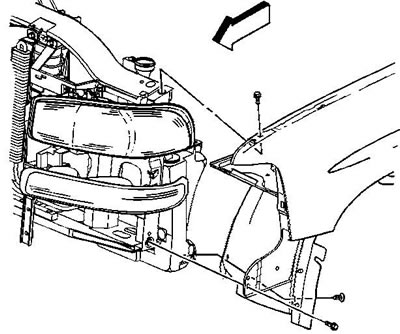

27. Отстранете болтовете за закрепване към опората на радиатора на предните крила. Показани са болтове на лявото крило. Момент на затягане 25 Nm.

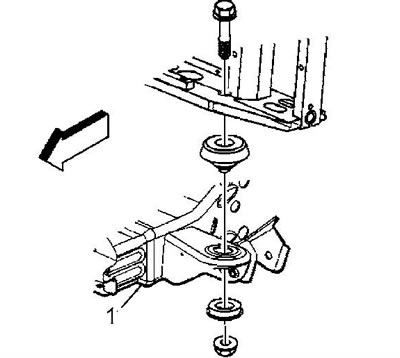

28. Отстранете болта и гайката (1) на закрепването на долната възглавница на опората на радиатора. Момент на затягане 70 Nm.

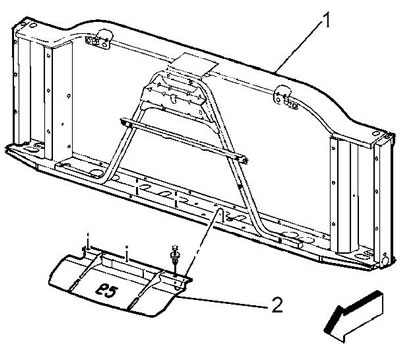

29. Отстранете амортисьора (2) на опората на радиатора.
30. Отстранете опората на радиатора от рамката.
31 Отстранете роговете от опората.
Инсталиране
32. Монтажът се извършва в обратен ред.
