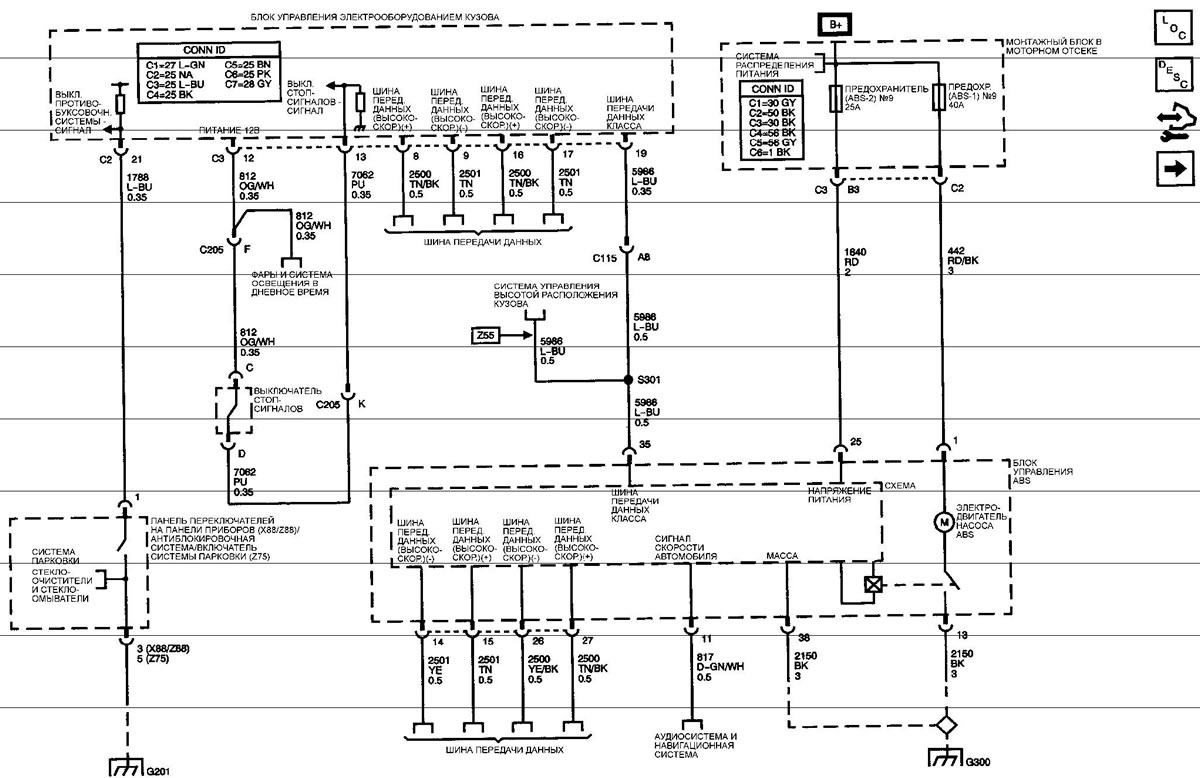

Питание, масса, шина данных, насос abs и выключатель стоп-сигналов - JD9 до 8600GVW

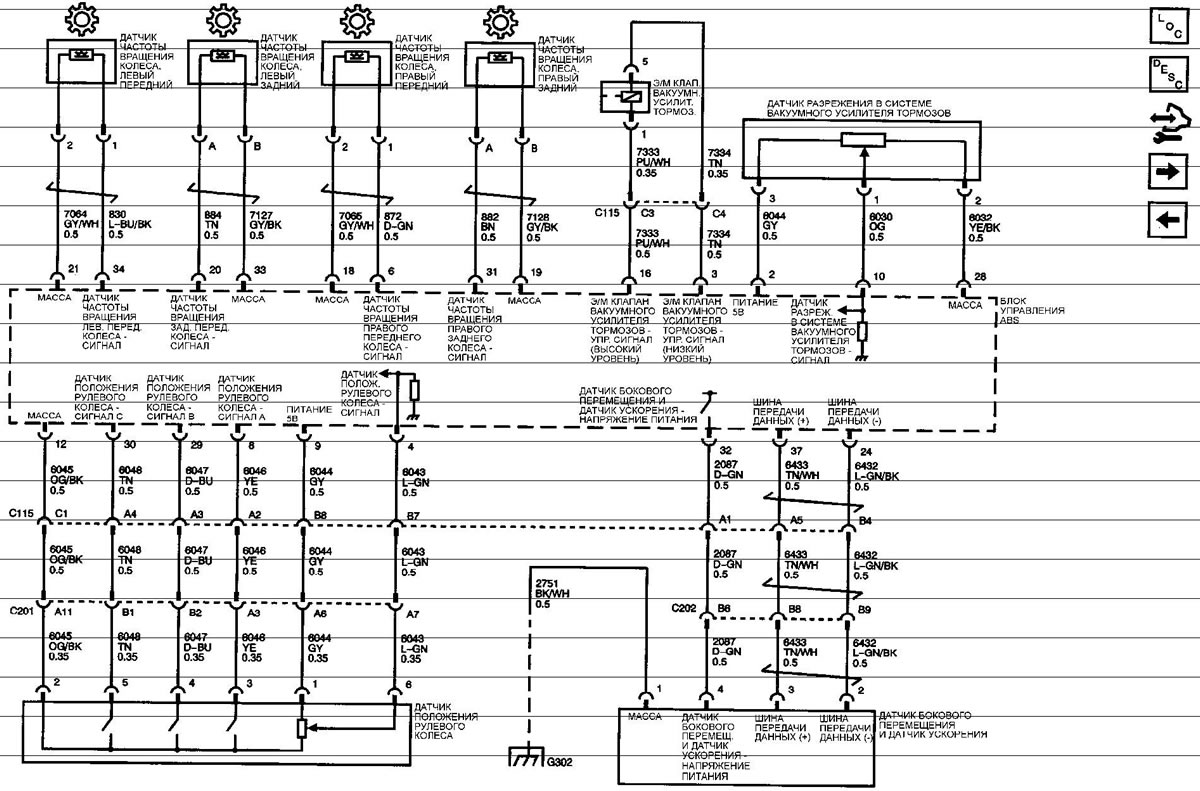

Датчики - JD9 до 8600GVW

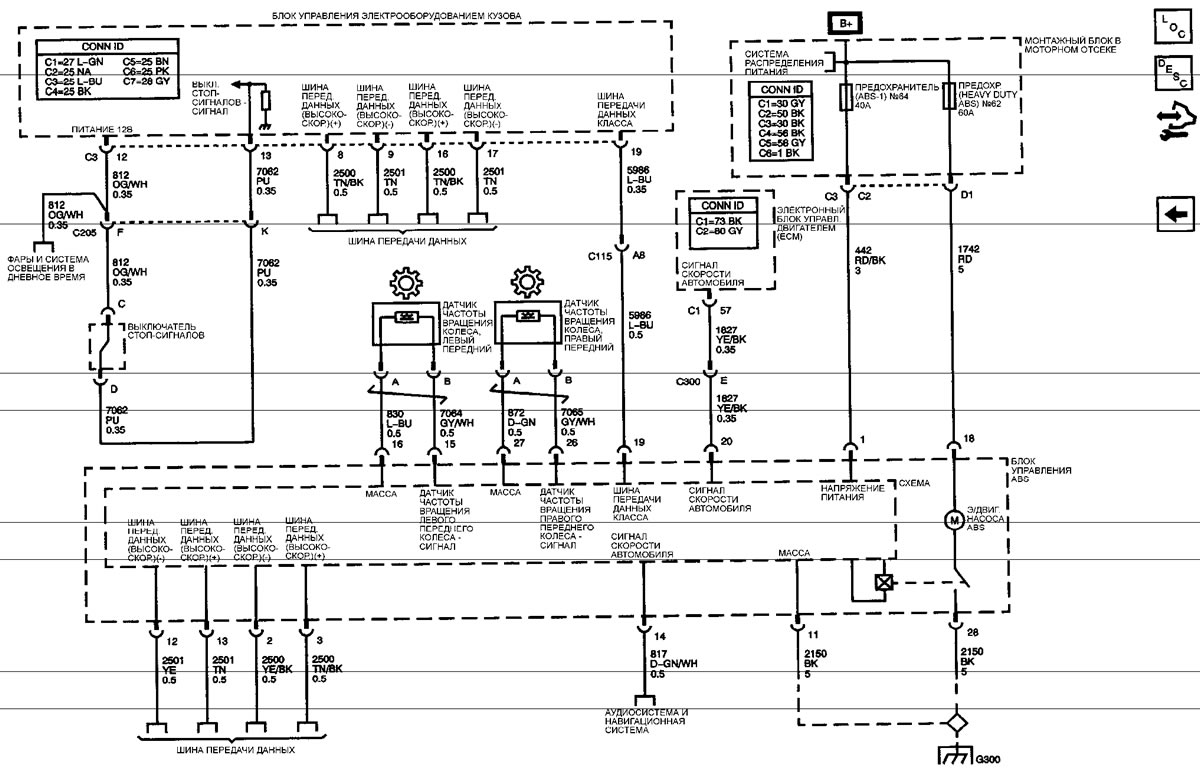

JH6 после 8600GVW
Правила использования электрических схем находятся здесь →
Антиблокировочная система тормозов
