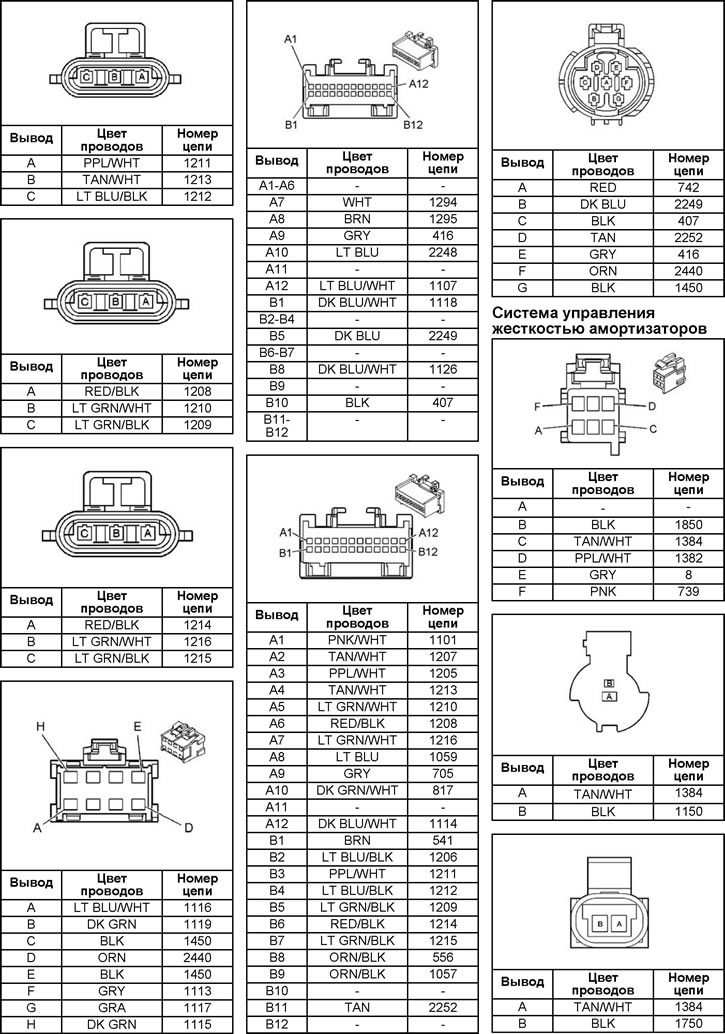

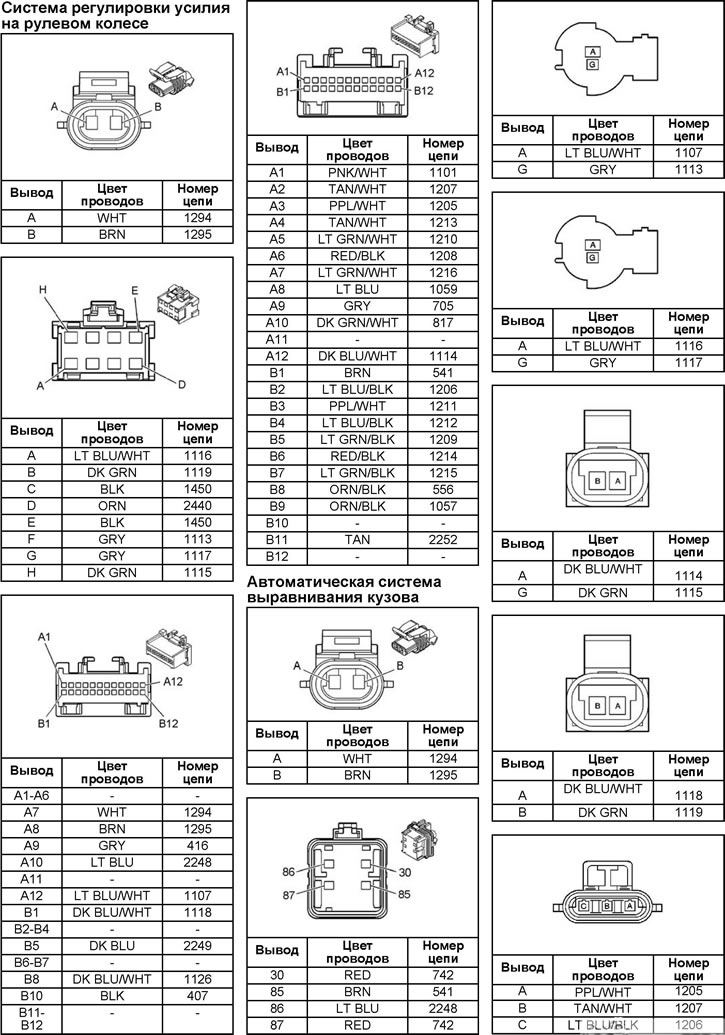

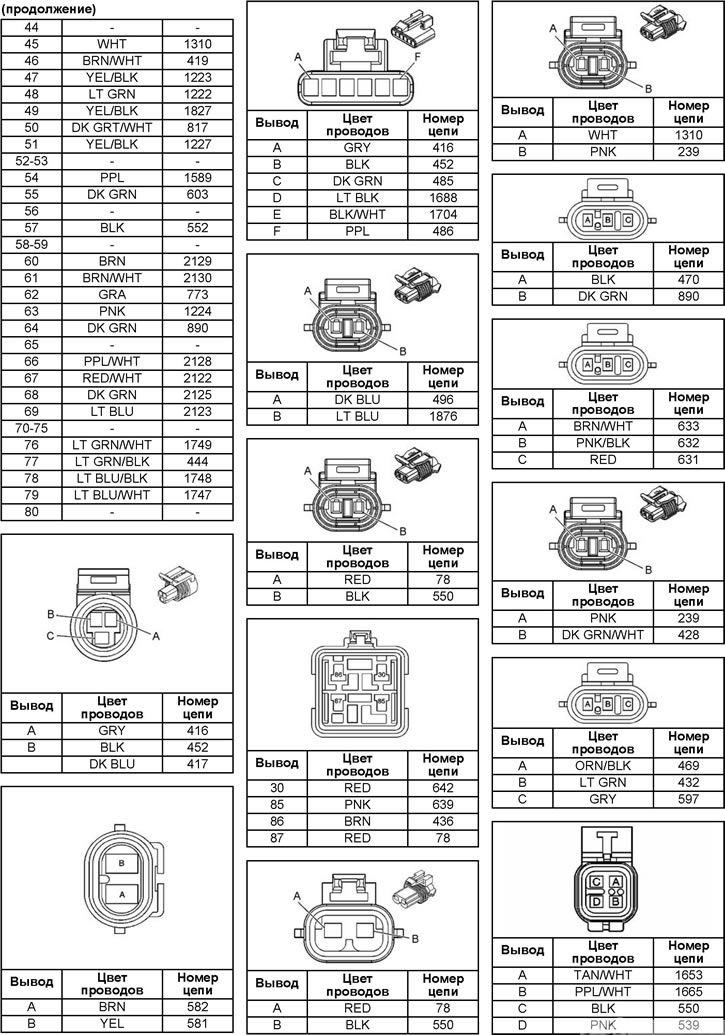

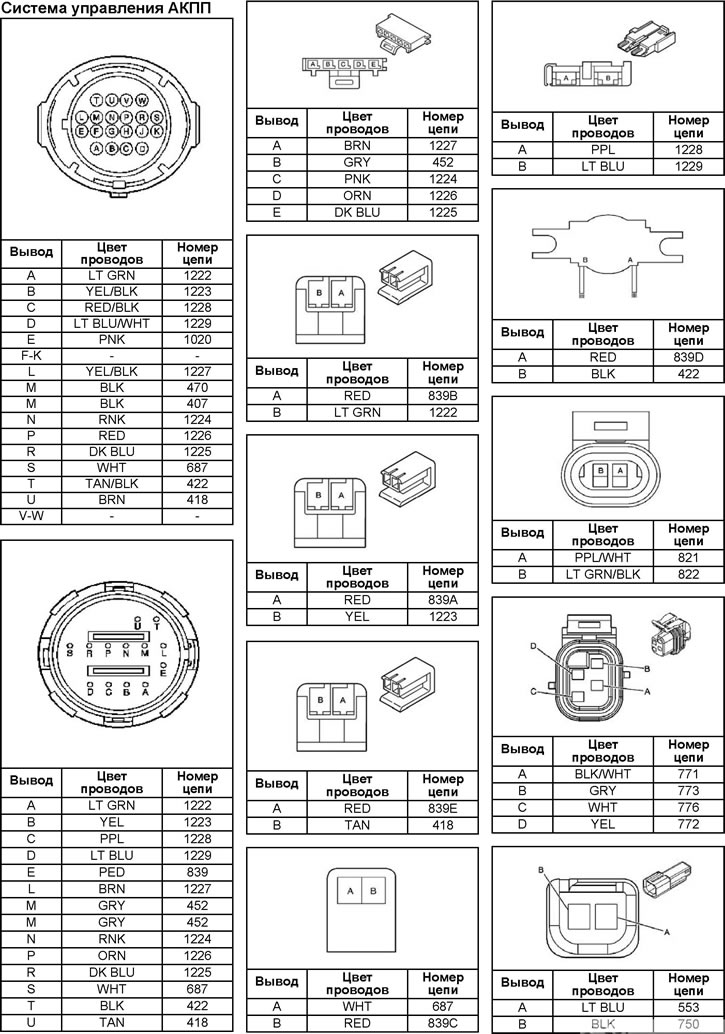

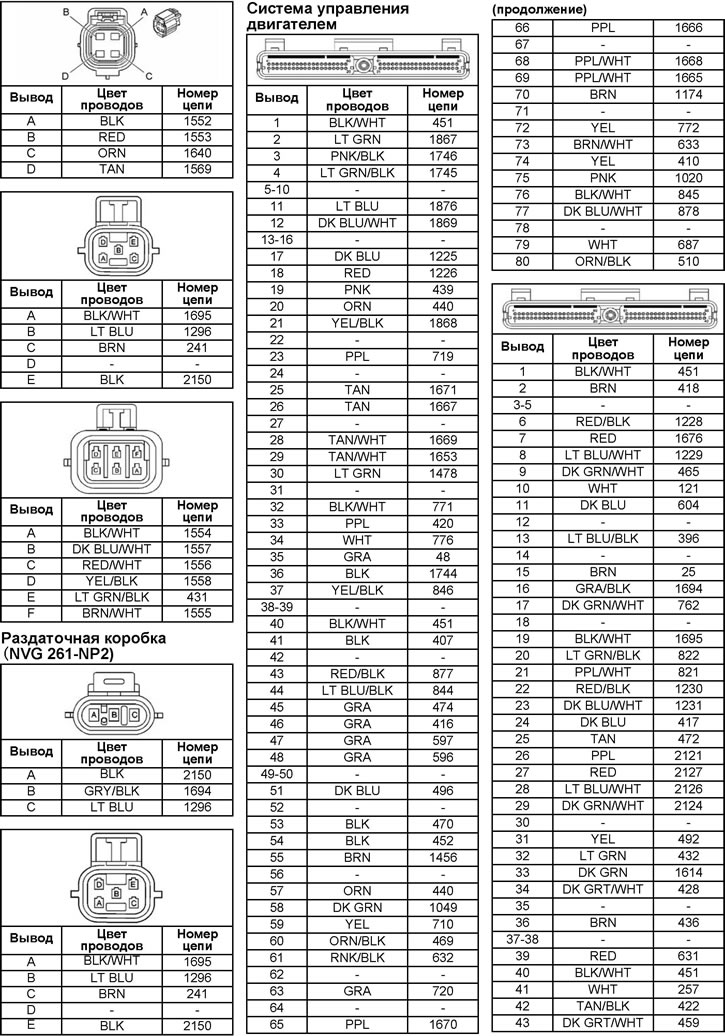

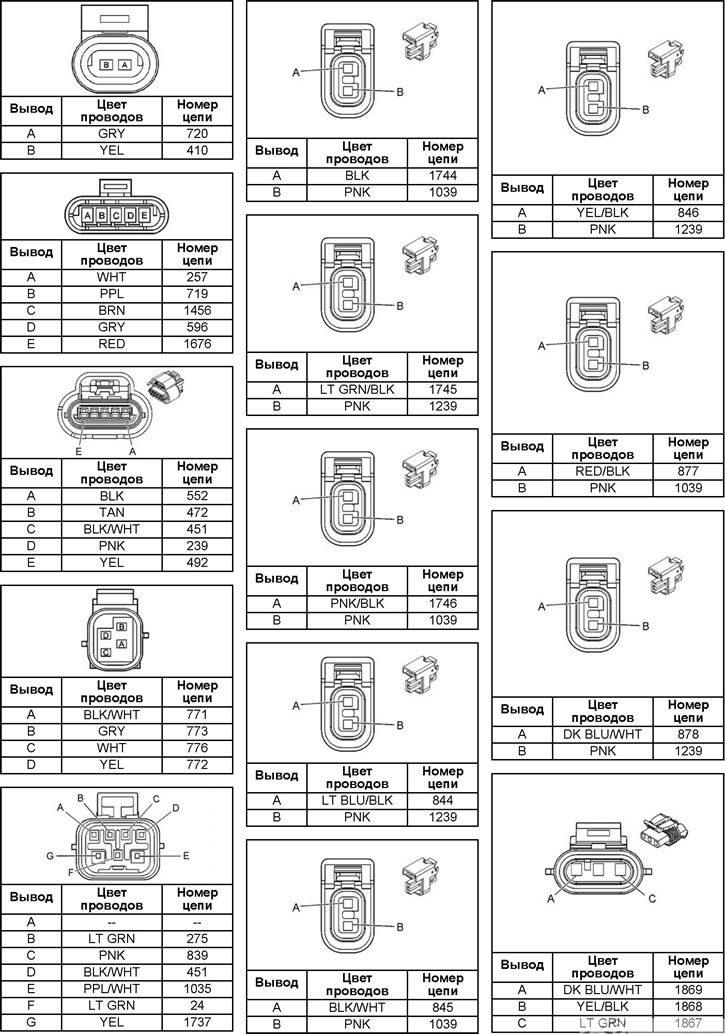

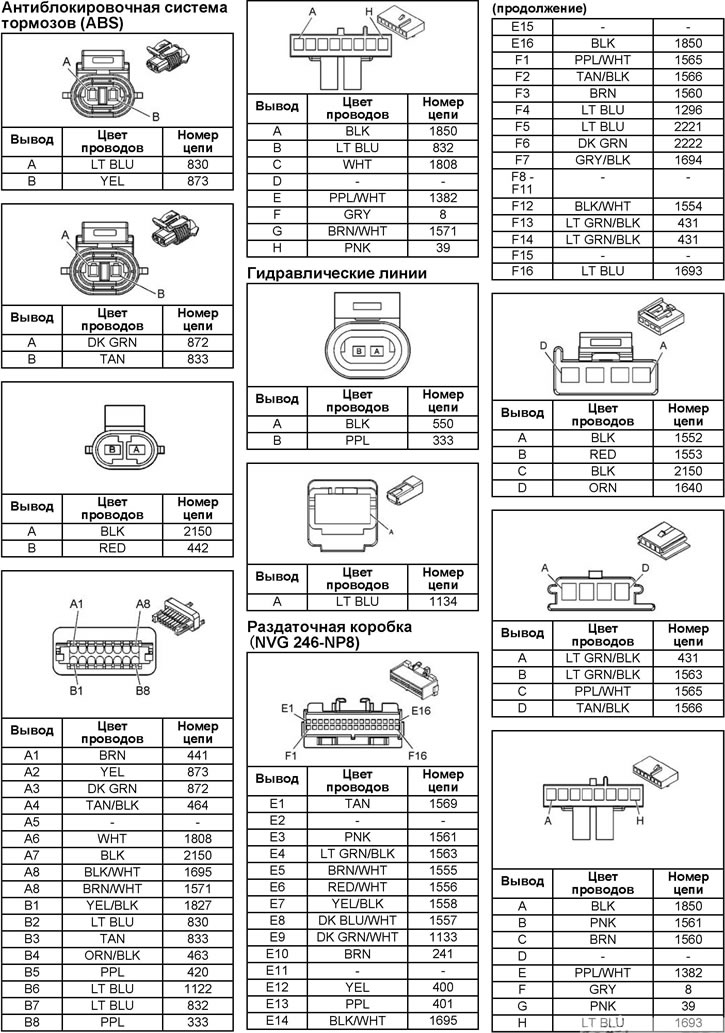

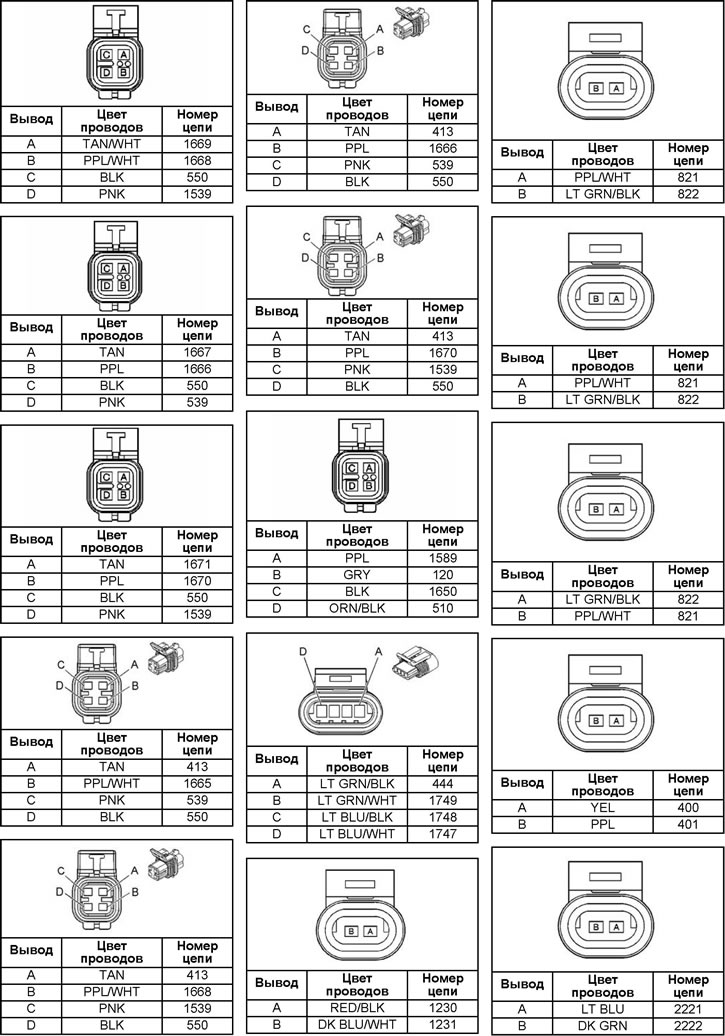

Электрические разъемы и их обозначение
Электрические разъемы и их обозначение
Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
