Снятие
Внимание: ознакомьтесь с примечаниями и предупреждениями в главе "Система пассивной безопасности".
Примечание: перед отсоединением рулевого вала от рулевого механизма установите передние колеса в положение прямолинейного движения и переведите ключ замка зажигания в положение LOCK во избежание повреждения токосъемника системы пассивной безопасности.
1. Установите передние колеса в положение прямолинейного движения.

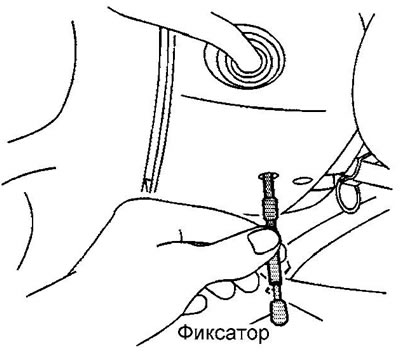

2. Зафиксируйте рулевой вал штырем, установленным через отверстие доступа в нижнем кожухе рулевой колонки.
3. Нанесите метки относительного положения:
- между верхним и нижним промежуточным валом;
- между шарниром нижнего промежуточного вала и входным валом рулевого механизма.

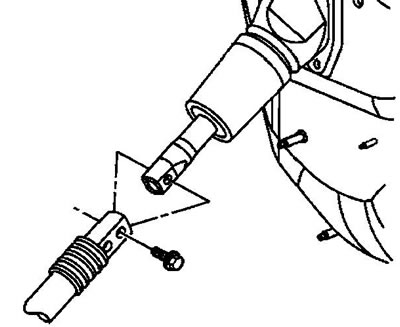

4. Отверните стяжной болт крепления нижнего промежуточного вала к верхнему валу. Момент затяжки 47 Н·м.

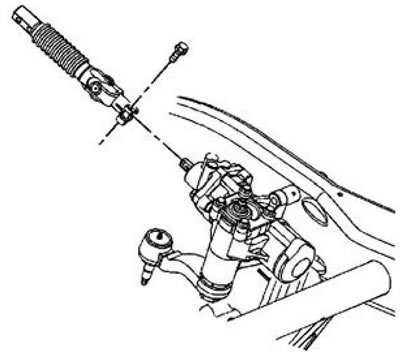

5. Отверните стяжной болт крепления шарнира нижнего промежуточного вала к рулевому механизму/рулевой рейки. Момент затяжки 47 Н·м.
6. Поднимите нижний вал по верхнему валу до схода шарнира вала с рулевого механизма.
7. Снимите нижний промежуточный вал.
Установка
8. Установка проводится в обратном порядке.
