Снятие
1. Поднимите автомобиль и подведите под раму стойки безопасности.
2. Снимите переднее колесо.
3. Снимите тормозной диск.

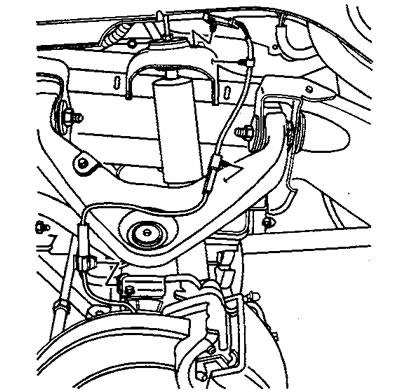

4. Снимите с поворотного кулака клипсу поддержки проводов датчика частоты вращения колеса.
5. Снимите с верхнего поперечного рычага подвески клипсу поддержки проводов датчика.
6. Снимите с рамы клипсу поддержки проводов датчика частоты вращения колеса.
7. Отсоедините разъем датчика.

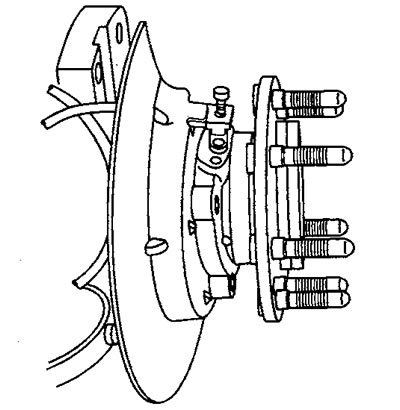

8. Отверните болт крепления датчика.
9. Выньте датчик из посадки в колесной ступице.
Примечание: осторожно выньте датчик из посадочного отверстия движением прямо вверх. Не применяйте для снятия датчика рычаг, можно сломать корпус датчика.
Установка
1. Заглушите нижнюю часть посадочного отверстия датчика в ступице так, чтобы препятствовать попаданию грязи в смазку подшипников.
2. С помощью проволочной щетки прочистите посадочное место датчика.
3. Нанесите тонкий слой смазки из ремонтного комплекта на посадку и уплотнительное кольцо датчика.
Внимание: используйте только смазку из ремонтного комплекта.
4. Установите датчик в посадку в ступице.
5. Установите и затяните болт крепления датчика. Момент затяжки 18 Н·м.
6. Проложите провода датчика, закрепите провода клипсами. Убедитесь в отсутствии вредного контакта датчика с деталями автомобиля.
7. Подсоедините разъем проводки датчика.
8. Установите тормозной диск.
9. Установить переднее колесо.
10. Проведите диагностику системы.
