Внимание! На моделях, оборудованных подушкой безопасности, не допускается вращение вала рулевой колонки со снятым рулевым механизмом, в противном случае модуль подушки безопасности выйдет из строя. После снятия рулевого механизма на этих моделях закрепите рулевое колесо, ремнем безопасности, пропустив ремень через проем колеса и застегнув пряжку.
1. Поднимите автомобиль и установите на подставки. Поставьте автомобиль на стояночный тормоз.

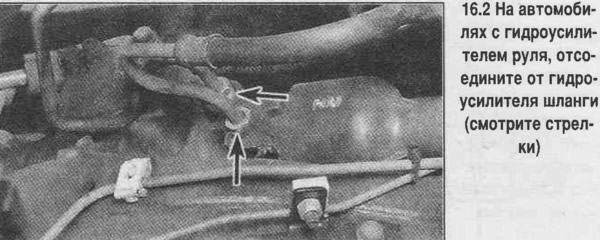

2. Подставьте поддон под рулевой механизм (на моделях с гидроусилителем). Отсоедините от гидроусилителя шланги (смотрите фотографию).

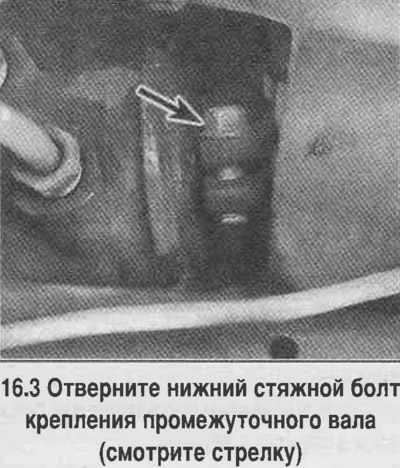

3. На автомобилях с гидроусилителем руля отведите в сторону пластмассовый щиток, чтобы обеспечить доступ к карданному шарниру. Обозначьте положение нижнего карданного шарнира относительно вала рулевого механизма. Отверните нижний стяжной болт крепления промежуточного вала (смотрите фотографию). На автомобилях без гидроусилителя отведите пластмассовый щиток вверх по промежуточному рулевому валу, отверните гайку переходника и снимите и шайбу. Снимите переходник, и отверните стяжной болт гибкой муфты.
4. Обозначьте положение сошки на валу. Отверните гайку сошка, снимите шайбу.
5. Спрессуйте сошку с вала съемником.
6. Удерживая рулевой механизм, отверните болты крепления. Опустите рулевой механизм, отделите промежуточный вал от вала рулевого механизм и снимите механизм
7. Установите рулевой механизм по месту, присоедините промежуточный вал, совместив метки.
8. Оденьте шайбы на болты крепления рулевого механизм и заверните болты, затяните их с заданным моментом.
9. Установите сошку на вал, совместив метки. Оденьте шайбу, заверните гайку и затяните гайку с заданным моментом.
10. Заверните стяжной болт промежуточного вала, затяните болт с заданным моментом. На автомобиле без гидроусилителя руля, установите переходник, затяните гайку крепления. На всех моделях, установите по месту пластмассовый щиток гибкой муфты/карданного шарнира.
11. Присоедините тяги рулевого управления, присоедините к гидроусилителю шланги, залейте жидкость в бачок насоса гидроусилителя.
12. Снимите автомобиля с подставок.
