Проверка состояния нажимного диска сцепления в сборе. Закрепите нажимной диск 3 (рис. 3-4) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной B= (8,3+0,01) мм. Это приспособление заменяет маховик с ведомым диском.

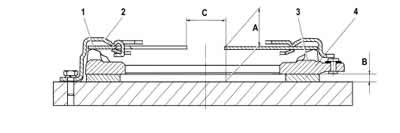

Рис. 3-4. Контроль сцепления:
1 - нажимная пружина;
2 - кожух сцепления;
3 - нажимной диск;
4 - промежуточное кольцо;
А, В, С - размеры.
Произведите контроль, выключив сцепление три раза ходом выключения 8-9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре C=34 мм. При этом:
- проверьте, что ходу выключения (8,0+0,1) мм соответствует ход нажимного диска не менее 1,4 мм;
- разность величин отхода нажимного диска 3 не более 0,25 мм;
- размер A должен быть в пределах (35,7+1) мм;
- нагрузка на лепестках нажимной пружины 1 на диаметре C при ходе (8,0+0,1) мм должна быть не более 1330 Н, пик нагрузки выключения не более 1720 Н.
Замерьте глубину кольцевого износа лепестков нажимной пружины в месте контакта с подшипником выключения сцепления, если величина износа превышает 0,8 мм — замените кожух сцепления в сборе с нажимным диском.
