Картерные газы отсасываются по шлангу 1 (рис. 2-75) в шланг впускной трубы, и далее через дроссельный патрубок и ресивер во впускную трубу.
При малых оборотах коленчатого вала, при закрытой дроссельной заслонке, основная масса картерных газов отсасывается по шлангу 2 в дроссельный патрубок.
Для промывки системы снимите шланг 1, крышку 5 маслоотделителя и промойте их керосином или уайт-спиритом.
Продуйте патрубок шланга впускной трубы.

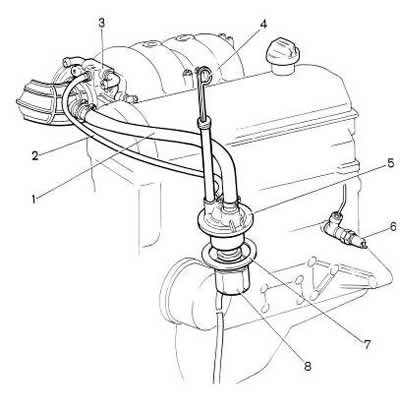

Рис. 2-75. Схема вентиляции картера двигателя:
1 - вытяжной шланг;
2 - шланг отвода газов;
3 - дроссельный патрубок;
4 - указатель уровня масла;
5 - крышка маслоотделителя;
6 - датчик давления масла;
7 - прокладка;
8 - маслоотделитель.
