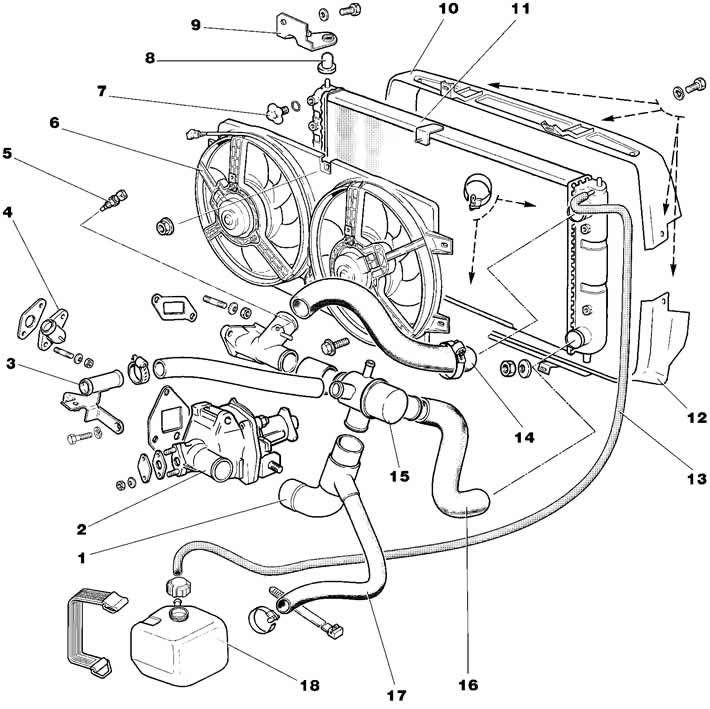

Рис. 2-59. Система охлаждения двигателя:
1 - шланг подводящий к насосу;
2 - насос охлаждающей жидкости;
3 - отводящая трубка радиатора отопителя салона;
4 - подводящий патрубок радиатора отопителя;
5 - датчик температуры охлаждающей жидкости;
6 - электровентиляторы системы охлаждения;
7 - пробка;
8 - опора радиатора;
9 - кронштейн;
10 - верхний кожух радиатора;
11 - радиатор;
12 - нижний кожух радиатора;
13 - паровоздушный шланг;
14 - подводящий шланг радиатора;
15 - термостат;
16 - отводящий шланг радиатора;
17 - заливной шланг;
18 - расширительный бачок.
Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком 18. Насос 2 (рис. 2-59) охлаждающей жидкости приводится в действие ремнем 7 (рис. 2-60). Радиатор 11 (рис. 2-59) трубчатопластинчатый, алюминиевый, с пластмассовыми бачками. К радиатору пятью гайками крепится кожух 6 с двумя электровентиляторами. Электровентилятор имеет пластмассовую крыльчатку, установленную на валу электродвигателя, включение и выключение которого осуществляется датчиком 5.
Охлаждающая жидкость заливается через наливную горловину расширительного бачка 18. Пробка расширительного бачка имеет впускной и выпускной клапаны.
