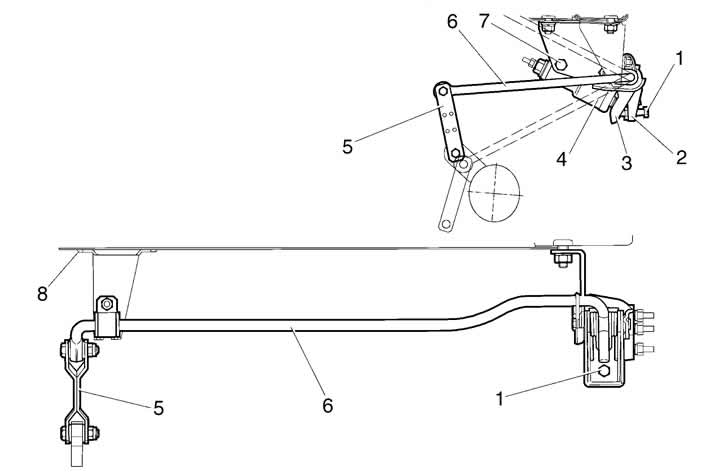

Рис. 6-5. Схема установки регулятора давления задних тормозов и его регулировки:
1- регулировочный болт;
2 - рычаг привода регулятора давления;
3 - рычаг поршня привода регулятора давления;
4 - регулятор давления;
5 - тяга;
6 - рычаг регулятора давления;
7 - болт крепления регулятора;
8 - кронштейн опорной втулки.
Зафиксируйте рычаг 2 в указанном положении, заверните регулировочный болт 6 до касания с рычагом 3 таким образом, чтобы обеспечить соприкасание рычага А, рычага 4 и пружины 5. Удерживая регулировочный болт 6 в данном положении, завернуть гайку крутящим моментом (6,7+0,4) Нм. Проверить размер. При выходе размера за пределы допуска, повторить регулировку.
Снимите приспособление для регулировки привода регулятора давления и соедините конец рычага с тягой 5 (рис. 6-5).

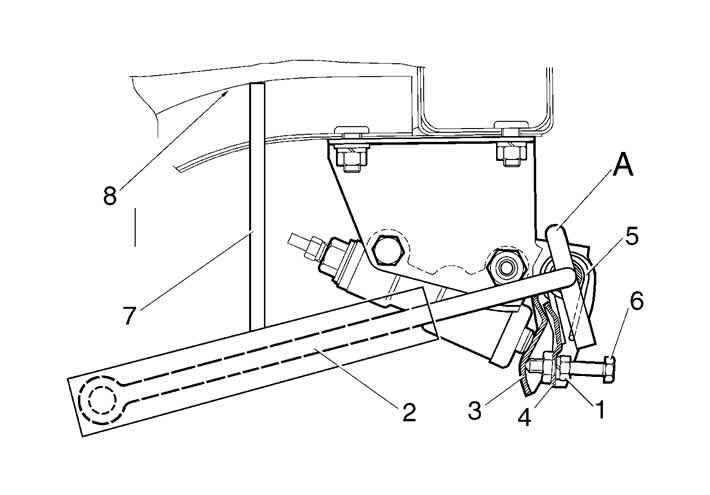

Рис. 6-6. Установка приспособления для регулировки привода регулятора давления задних тормозов:
1 - контргайка;
2 - рычаг привода регулятора давления;
3 - рычаг поршня привода регулятора давления;
4 - рычаг привода регулятора давления;
5 - пружина;
6 - регулировочный болт;
7 - стержень приспособления;
8 - днище кузова;
h = 200+5 мм - расстояние между днищем и рычагом.
