Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутствует подтекание тормозной жидкости, заглушка 24 (см. рис. 6-22) утоплена в отверстие корпуса на 1-2 мм, отсутствует люфт в соединении тяги 5 (см. рис. 6-5) с упругим рычагом 6 и осью рычага привода регулятора 9.

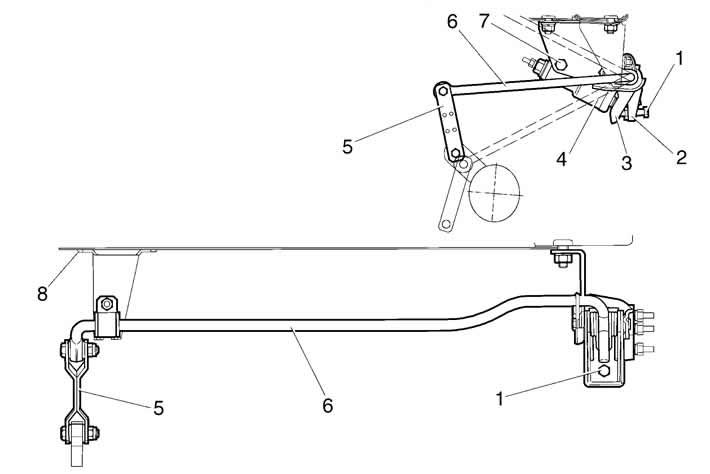

Рис. 6-5. Схема установки регулятора давления задних тормозов и его регулировки:
1 - регулировочный болт;
2 - рычаг привода регулятора давления;
3 - рычаг поршня привода регулятора давления;
4 - регулятор давления;
5 - тяга;
6 - рычаг регулятора давления;
7 - болт крепления регулятора;
8 - кронштейн опорной втулки.
Попросите помощника нажать на педаль тормоза. Поршень 2 (см. рис. 6-22) при этом должен выдвигаться из корпуса на 1,6-2,4 мм, сжимая пружину 5 (см. рис. 6-6).

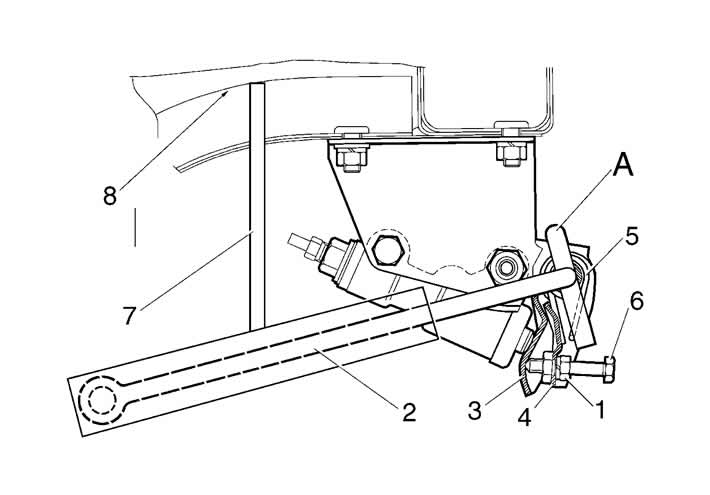

Рис. 6-6. Установка приспособления для регулировки привода регулятора давления задних тормозов:
1 - контргайка;
2 - рычаг привода регулятора давления;
3 - рычаг поршня привода регулятора давления;
4 - рычаг привода регулятора давления;
5 - пружина;
6 - регулировочный болт;
7 - стержень приспособления;
8 - днище кузова;
h = 200+5 мм - расстояние между днищем и рычагом.
Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствует о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод.
