Снятие
Откройте капот и отсоедините клемму "минус" от аккумуляторной батареи.
Откачайте хладагент из системы кондиционирования, в соответствии с инструкцией на сервисное оборудование.
Снимите шумоизоляционный экран, защитную пластину и брызговик двигателя.
Отсоедините штекерную колодку жгута проводов от электродвигателя омывателя стекла ветрового окна.
Снимите бачок омывателя и отведите его в сторону.
Отверните на 3-4 оборота болты 1 (рис. 8-70) крепления кронштейна натяжного ролика, ослабьте вращением болта 3 натяжение ремня привода компрессора и снимите ремень 4 со шкива компрессора.

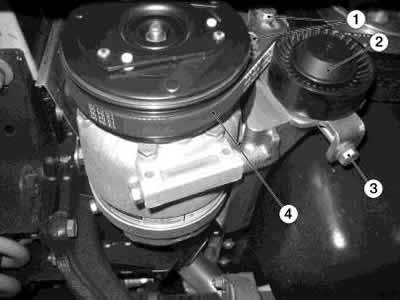

Рис.8-70. Узел натяжения ремня привода компрессора:
1 - болты крепления кронштейна натяжного ролика;
2 - натяжной ролик;
3 - болт механизма натяжения;
4 - ремень привода компрессора.
Отсоедините штекерную колодку жгута системы зажигания от колодки компрессора.
Отверните болт 3 (рис. 8-71), снимите фланец 4 компрессора и отсоедините трубопроводы 2 и 5 от компрессора.

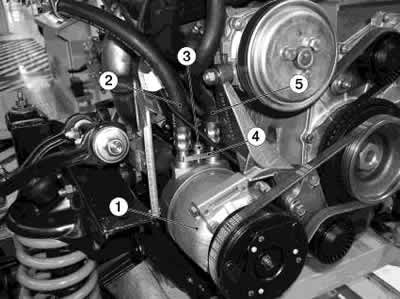

Рис. 8-71. Крепление трубопроводов на компрессоре:
1 - компрессор;
2 - трубопровод низкого давления;
3 - болт крепления фланца компрессора;
4 - фланец компрессора;
5 - трубопровод нагнетающий.
Внимание: установите на шланги технологические заглушки, для предотвращения утечки компрессорного масла.
Отверните три болта 1 (рис. 8-72) крепления компрессора к кронштейну и снимите компрессор 4.
Рис. 8-72. Снятие компрессора:
1 - болты крепления компрессора;
2 - трубопровод низкого давления;
3 - трубопровод нагнетающий;
4 - компрессор.
Установка. Установите компрессор на кронштейн двигателя и закрепите тремя болтами 1 (рис.8-72): момент затяжки болтов — 20...24 Нм (2,0. ..2,4 кгс·м).
Извлеките из трубопроводов технологические заглушки, установите новые уплотнительные кольца, смазанные компрессорным маслом.
Установите на компрессор трубопроводы, фланец компрессора и заверните болт крепления фланца: момент затяжки болта — 50 Нм (5,0 кгс·м).
Установите на шкив компрессора ремень привода.
Внимание: ремень на шкив компрессора устанавливайте со стороны двигателя.
Произведите натяжение ремня вращением болта 3, рис. 8-70, и затяните болты крепления натяжного ролика. Момент затяжки болтов — 20...24 Нм (2,0...2,4 кгс·м). Натяжение ремня при измерении на верхней ветви должно соответствовать значению прибора для определения частоты колебаний (173±3) Гц.
Присоедините штекерную колодку жгута системы зажигания к колодке компрессора.
Установите бачок омывателя стекла ветрового окна и присоедините штекерную колодку жгута системы зажигания к насосу омывателя.
Установите брызговик двигателя, защитную пластину и шумоизоляционный экран.
Присоедините клемму "минус" к аккумуляторной батарее.
Выполните заправку системы кондиционирования хладагентом согласно документации на сервисное оборудование.
Предупреждение. Категорически запрещается проводить заправку через трубопровод высокого давления (красный сервисный шланг) при работающем двигателе и включенном кондиционере. Для предотвращения повреждения заправочного оборудования или травмы, заправку при работающем двигателе и включенном кондиционере проводить только через трубопровод низкого давления (синий сервисный шланг). Все работы с хладагентом выполнять в защитных очках.
