Работа кондиционера возможна только при работающем двигателе автомобиля. Принцип работы можно свести к следующему. Компрессором 1, рис. 8-67, постоянно обеспечивается сжатие и циркуляция хладагента. При сжатии газообразный хладагент переходит в жидкое состояние, конденсируясь в теплообменнике-конденсаторе с выделением тепла. Далее, при обратном переходе в газообразное состояние (испарение), в теплообменнике-испарителе происходит поглощение тепла.

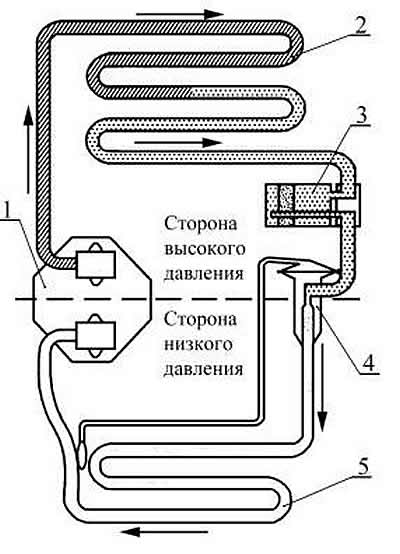

Рис. 8-67. Схема работы кондиционера:
1 - компрессор;
2 - конденсатор;
3 - ресивер;
4 - терморегулирующий вентиль (ТРВ);
5 - испаритель;
"полосы" - сжатый газ с высоким давлением и температурой;
"точки" - жидкая фаза хладагента;
"белое" - туманообразная фаза и перегретый пар.
Находящийся в салоне автомобиля испаритель 5 постоянно снижает температуру воздуха. Хладагент переносит "скрытое" тепло в конденсатор 2, расположенный за пределами салона, и освобождается от него. Этот цикл непрерывно повторяется и, соответственно, постоянно отводится тепло из салона в атмосферу. Органы управления и исполнительные устройства позволяют поддерживать желаемый микроклимат.
Внимание: в системе кондиционирования автомобиля ШЕВРОЛЕ НИВА применяется хладагент R 134а.
Компрессор 1, рис. 8-68, — основной и самый сложный агрегат системы. Компрессор сжимает газообразный хладагент низкой температуры и низкого давления, преобразуя его в газ высокой температуры и давления. Компрессор установлен на кронштейне двигателя с правой стороны.
Привод компрессора осуществляется поликлиновым приводным ремнем от двигателя автомобиля через электромагнитную муфту. При подаче напряжения на ее обмотку ведомый диск и шкив вращаются синхронно, приводя в движение вал компрессора.
Смазка компрессора производится специальным компрессорным маслом, циркулирующим по всей системе вместе с хладагентом. В системе кондиционирования воздуха применяется компрессорное масло АТ41244 (ISO 150).
- Объем хладагента, для заправки системы кондиционирования — 0,65 кг.
- Объем компрессорного масла — 0,22 л.

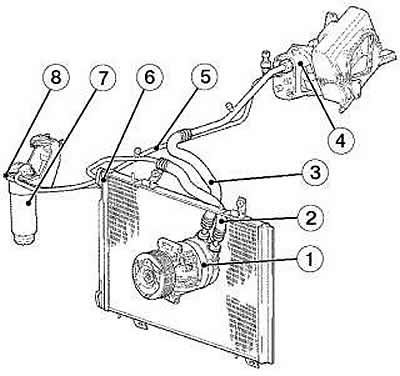

Рис. 8-68. Схема установки узлов кондиционера:
1 - компрессор;
2 - трубопровод нагнетающий;
3 - трубопровод низкого давления;
4 - испаритель;
5 - трубопровод высокого давления;
6 - конденсатор;
7 - ресивер-осушитель;
8 - трубопровод конденсаторный.
Конденсатор 6 кондиционера алюминиевый. В нем происходит конденсация (переход в жидкое состояние) нагнетаемого компрессором хладагента с выделением тепла в атмосферу. Для лучшего обдува конденсатор установлен перед радиатором системы охлаждения.
Испаритель 4 — алюминиевый теплообменник. Переход хладагента из жидкого состояния в газообразное (испарение) происходит в нем с поглощением тепла. Испаритель установлен в панели приборов на пути входящего воздушного потока, что обеспечивает снижение его температуры.
Ресивер-осушитель 7 установлен на выходном трубопроводе конденсатора перед испарителем и служит резервуаром для жидкого хладагента, очищает его от посторонних примесей и воды. Ресивер-осушитель может снабжаться смотровым окном для контроля за количеством хладагента.
Терморегулирующий вентиль установлен на испарителе и регулирует количество хладагента, поступающего в испаритель. ТРВ является устройством, обеспечивающим изменение производительности системы в зависимости от условий и режима работы.
Датчик давления выдает сигнал на контроллер ЭСУД на включение/выключение кондиционера в зависимости от давления в трубопроводе высокого давления.
