Датчики демонтируем при выключенном зажигании.
Для снятия управляющего датчика концентрации кислорода…

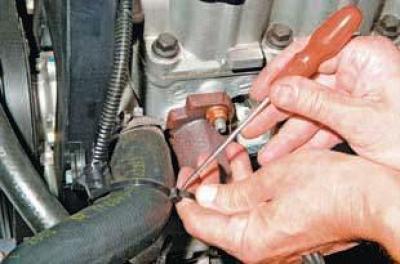

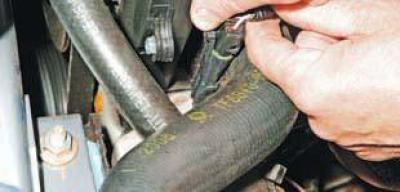

…разъединяем или разрезаем хомут крепления жгута проводов датчика к верхнему шлангу радиатора системы охлаждения.

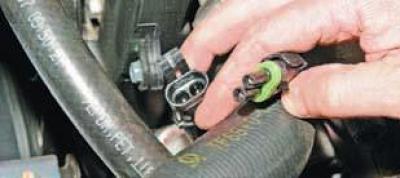

Отжав фиксатор колодки жгута проводов системы управления двигателем…
…отсоединяем колодку жгута проводов от колодки проводов датчика.

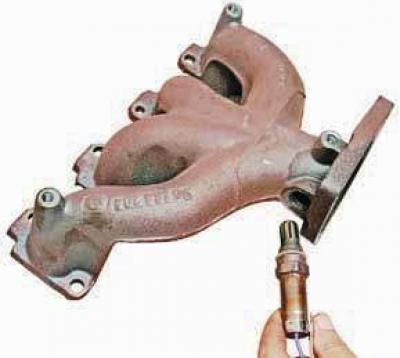

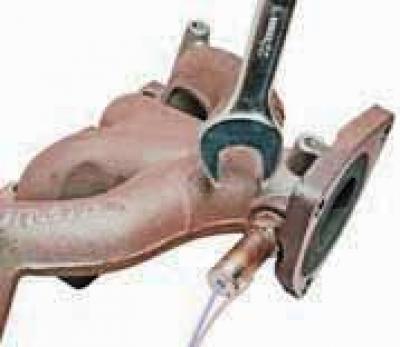

Ключом «на 22» отворачиваем управляющий датчик концентрации кислорода (для наглядности показано на демонтированном выпускном коллекторе)…
…и снимаем датчик.
Для снятия диагностического датчика концентрации кислорода…

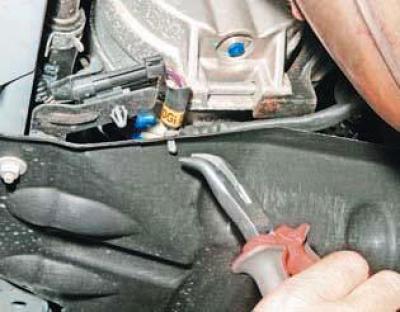

…сжав пассатижами «лапки» фиксатора жгута проводов датчика, вынимаем фиксатор из отверстия в грязезащитном щитке моторного отсека.

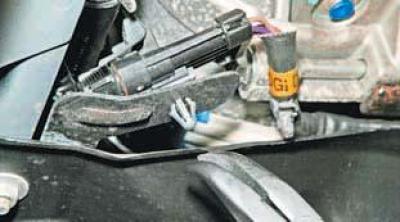

Аналогично выводим из отверстия в кронштейне нижней рамки радиатора фиксатор колодки жгута проводов датчика концентрации кислорода.
Отжав фиксатор колодки жгута проводов системы управления двигателем…

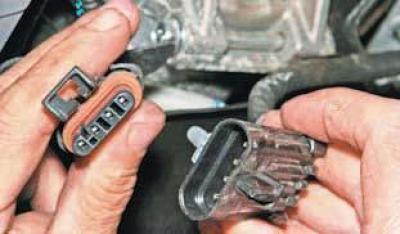

…отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов датчика.

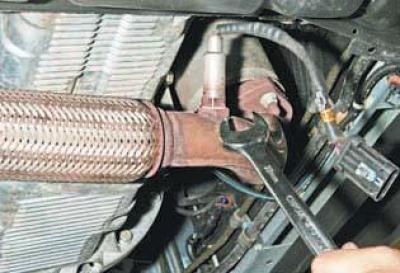

Ключом «на 22» отворачиваем диагностический датчик концентрации кислорода…

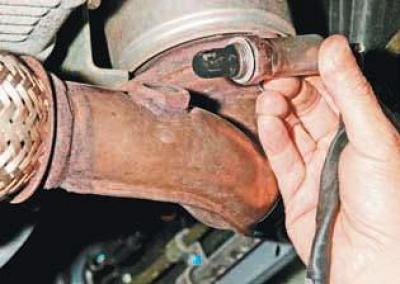

…и снимаем датчик.
Устанавливаем датчики концентрации кислорода в обратной последовательности.

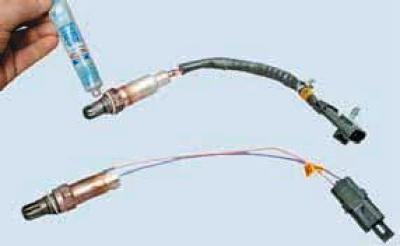

Перед установкой датчиков наносим на их резьбовую часть противозадирную высокотемпературную смазку на основе графита, например ANTI-SEIZE LUBRICANT, компании Permatex.
Не допускайте попадания смазки или грязи на колодки проводов датчиков и внутрь датчиков через отверстия на их наконечниках
