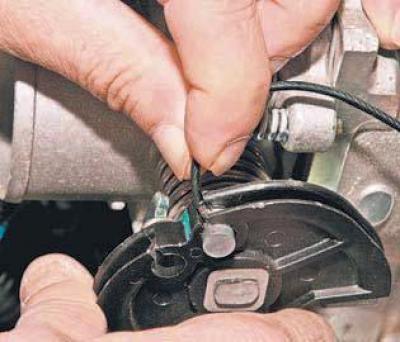

Преодолевая усилие пружины, поворачиваем сектор привода заслонки и, совместив трос с прорезью в секторе…

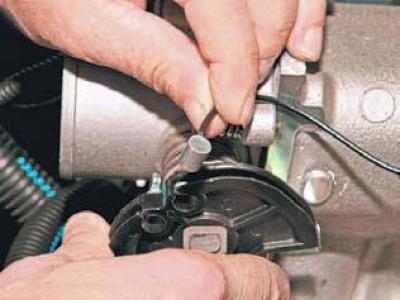

…вынимаем наконечник троса.

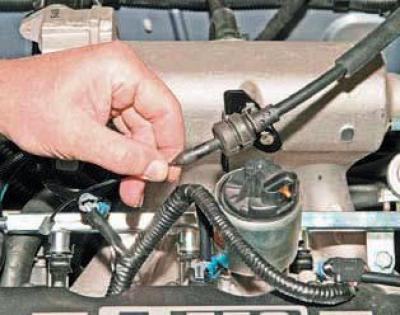

Извлекаем резиновую втулку оболочки троса из прорези кронштейна.
В салоне автомобиля отсоединить наконечник троса привода дроссельной заслонки от педали «газа» удобно на снятой педали.

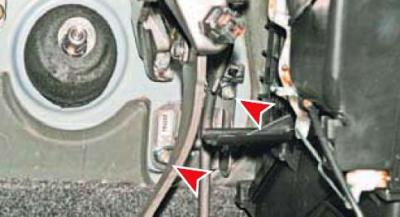

Головкой «на 12» отворачиваем две гайки крепления кронштейна педали «газа»…

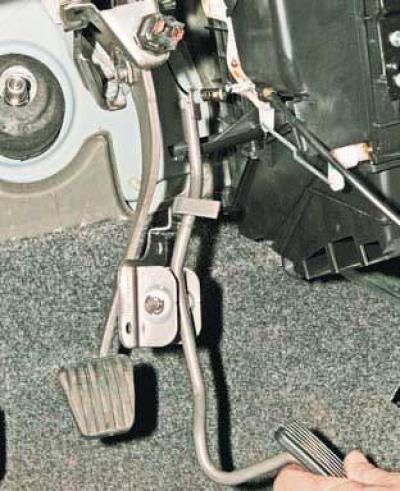

…и отводим педаль «газа» от щитка передка.

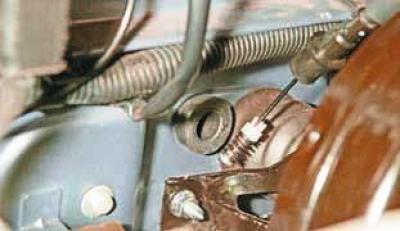

Извлекаем наконечник троса из прорези кронштейна педали «газа».
Через отверстие резиновой втулки в щитке передка вытягиваем трос в подкапотное пространство.
Установку троса привода дроссельной заслонки проводим в обратной последовательности. После установки троса необходимо отрегулировать привод заслонки. При не нажатой педали «газа» дроссельная заслонка должна быть полностью закрыта, а при нажатой до упора педали — полностью открыта.

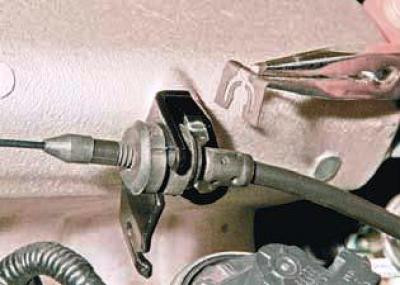

Для регулировки привода пассатижами извлекаем фиксатор оболочки троса.

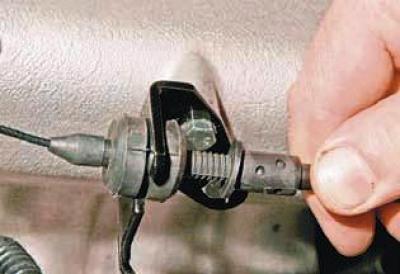

Переместив наконечник троса в резиновой втулке в нужное положение, устанавливаем фиксатор в кольцевую канавку наконечника.
